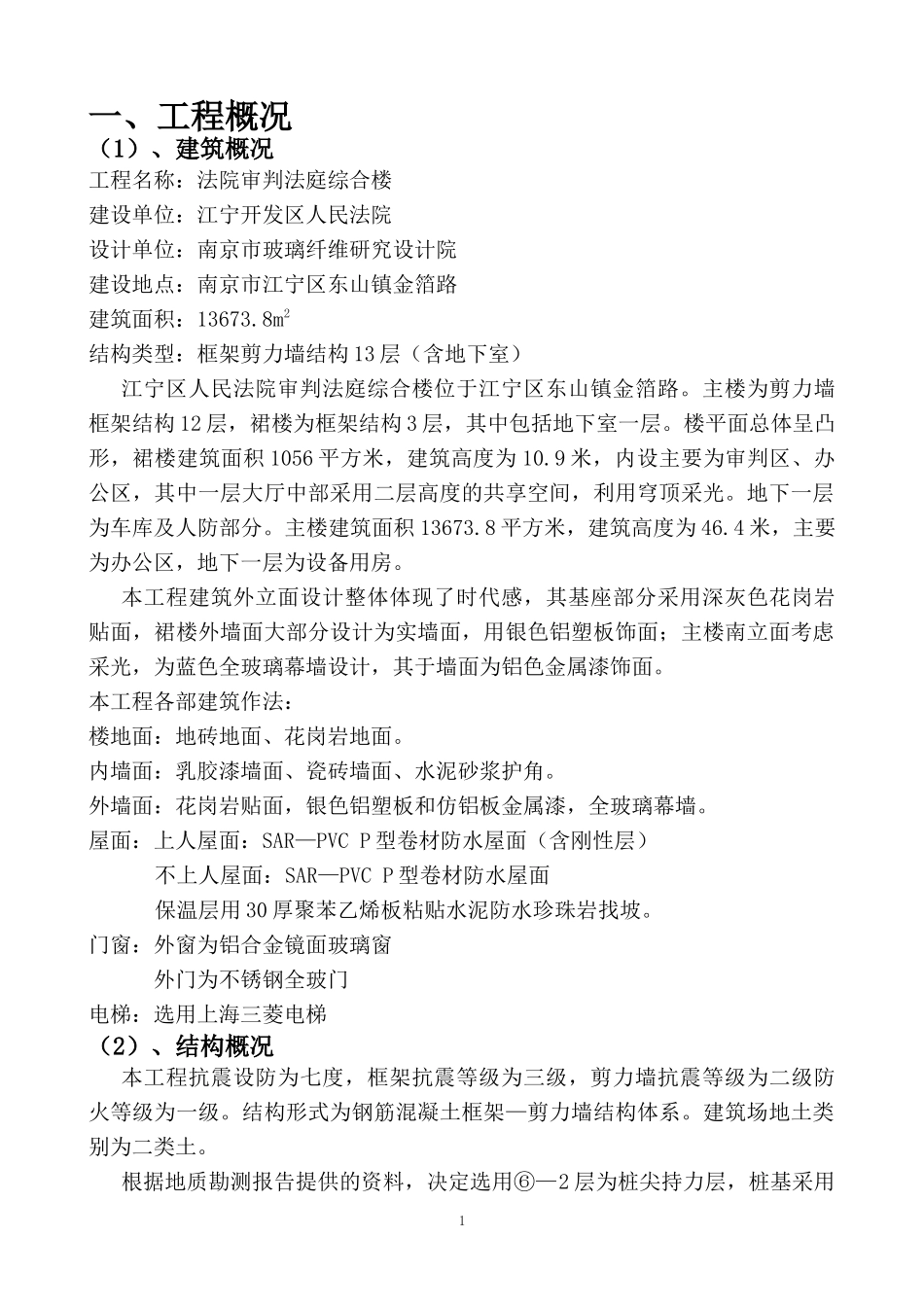

一、工程概况（1）、建筑概况工程名称：法院审判法庭综合楼建设单位：江宁开发区人民法院设计单位：南京市玻璃纤维研究设计院建设地点：南京市江宁区东山镇金箔路建筑面积：13673.8m2结构类型：框架剪力墙结构13层（含地下室）江宁区人民法院审判法庭综合楼位于江宁区东山镇金箔路。主楼为剪力墙框架结构12层，裙楼为框架结构3层，其中包括地下室一层。楼平面总体呈凸形，裙楼建筑面积1056平方米，建筑高度为10.9米，内设主要为审判区、办公区，其中一层大厅中部采用二层高度的共享空间，利用穹顶采光。地下一层为车库及人防部分。主楼建筑面积13673.8平方米，建筑高度为46.4米，主要为办公区，地下一层为设备用房。本工程建筑外立面设计整体体现了时代感，其基座部分采用深灰色花岗岩贴面，裙楼外墙面大部分设计为实墙面，用银色铝塑板饰面；主楼南立面考虑采光，为蓝色全玻璃幕墙设计，其于墙面为铝色金属漆饰面。本工程各部建筑作法：楼地面：地砖地面、花岗岩地面。内墙面：乳胶漆墙面、瓷砖墙面、水泥砂浆护角。外墙面：花岗岩贴面，银色铝塑板和仿铝板金属漆，全玻璃幕墙。屋面：上人屋面：SAR—PVCP型卷材防水屋面（含刚性层）不上人屋面：SAR—PVCP型卷材防水屋面保温层用30厚聚苯乙烯板粘贴水泥防水珍珠岩找坡。门窗：外窗为铝合金镜面玻璃窗外门为不锈钢全玻门电梯：选用上海三菱电梯（2）、结构概况本工程抗震设防为七度，框架抗震等级为三级，剪力墙抗震等级为二级防火等级为一级。结构形式为钢筋混凝土框架—剪力墙结构体系。建筑场地土类别为二类土。根据地质勘测报告提供的资料，决定选用⑥—2层为桩尖持力层，桩基采用1钻孔灌注桩，桩径700mm,桩底部最大轴力为7700KN。本工程基础为承台整板基础，承台高1600mm、2100mm底板厚400mm，本工程混凝土强度等级为地下室C40，抗渗等级为S6，一至六层C40，七层以上为C30；后浇带混凝土强度等级应比设计强度高一级，无收缩水泥配置的混凝土。本工程钢筋：ФⅠ级钢，ФⅡ级钢。根据设计，钢筋接头应优先采用焊接或机械连接，d>22采用焊接，d>25采用机械连接。钢筋搭接锚固长度、保护层厚度均参考图集。本工程砌体采用±0.00以上外墙及楼电梯间墙：MU10KP1型多孔砖；内墙用MU10KM1型多孔砖，20%＜孔洞率＜35%，砂浆M5混合砂浆。±0.00以下地下室内砌体用MU10机制标准砖。砂浆M5水泥砂浆。墙体沿柱高每500设2Ф6拉结筋深入墙内1000mm。（3）、工程特点本工程为框剪结构13层高综合楼，根据工程地质勘察报告，地下水位较高，在基坑土方开挖时要分层、均衡进行，边坡支护及防水措施要可靠。在建筑设计上采用了大面积玻璃幕墙、裙楼中庭穹顶、顶部设计了钢结构圆型装饰。基础工程中，因承台深，平面尺寸大，在基础混凝土浇筑时要作为大体积混凝土浇筑来考虑，编写详细的施工方案。后浇带施工为结构施工部分的重点，在施工方案中要详细编写。结构上考虑到裙楼大法庭净高较高，设计上采用两根预应力梁、四根预应力柱。预应力梁、柱的施工是本工程结构施工中一重点。同时由于净高较高，施工时支模脚手架要特别进行设计，编写详细的施工技术方案，保证支模脚手架的稳定性。（4）、特殊关键工序技术措施土方开挖时因地下水位较高，开挖前要作好场地标高测量，设计开挖路线，分层开挖深度，基坑降、防水，边坡支护措施。基础混凝土浇筑时作为大体积混凝土浇筑来考虑，编写详细的施工方案。大体积混凝土要先进行混凝土配合比设计，混凝土温度计算，浇筑时采取分层浇筑，作好混凝土的测温监控。裙楼大法庭因净高较高，施工时要对支模脚手架的稳定性进行设计，通过设计计算，确定可靠的脚手架支撑间距。预应力梁、柱的施工是本工程结构施工中一重点，施工时由具有国家级施2工资质的施工企业负责施工，针对本工程，编写详细的施工技术方案。玻璃幕墙及塑铝板、钢结构支架的施工是外装饰施工中的重点，施工质量将直接关系到工程整体质量，施工时由具有国家级施工资质的施工企业负责施工，针对本工程，编写详细的施工技术方案。二、施工部署（1）、目标管理质量目标：“扬子杯”省优工程工期目标：2002年6月1日开工，2002年12月8日竣工成本目标...
