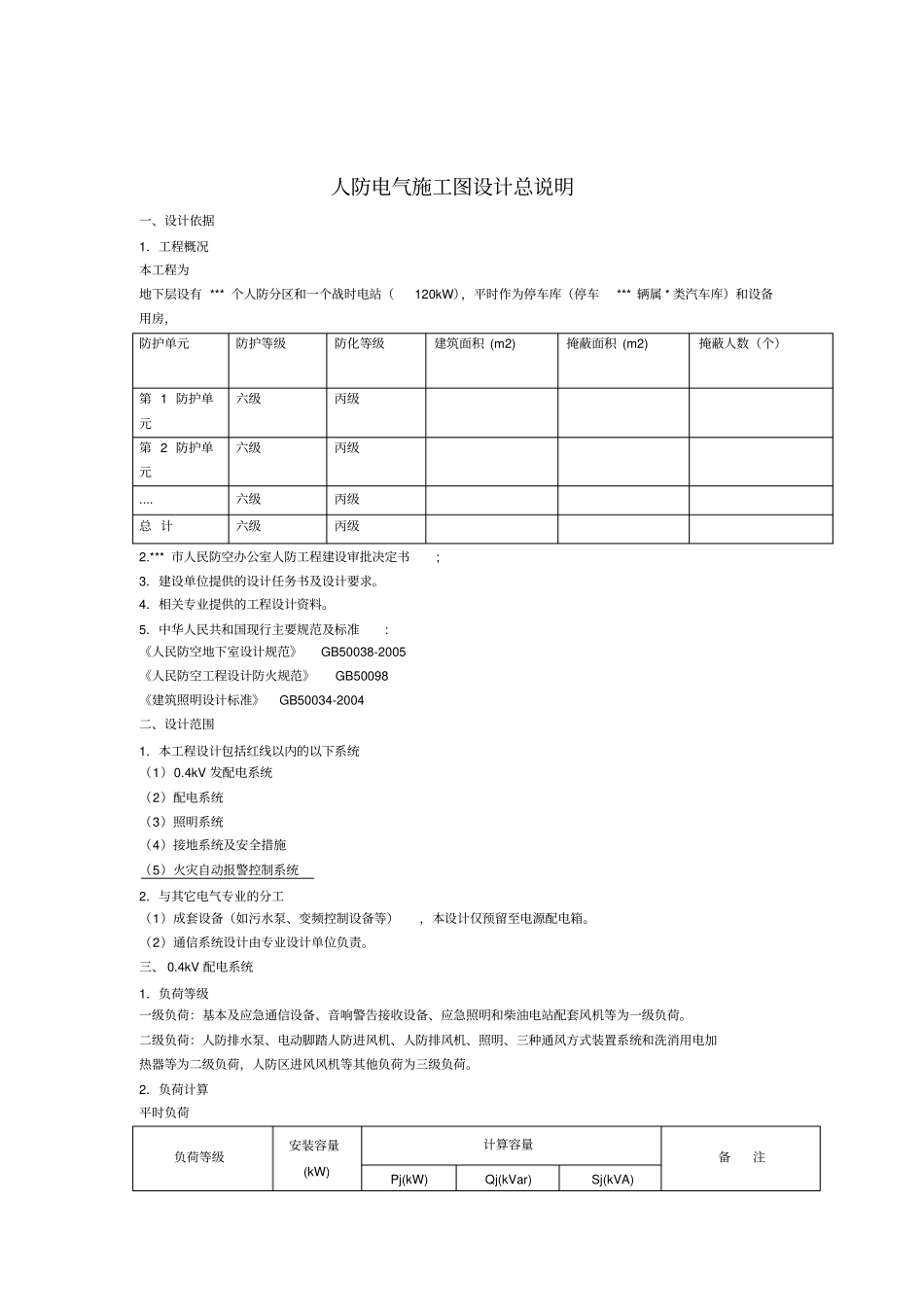

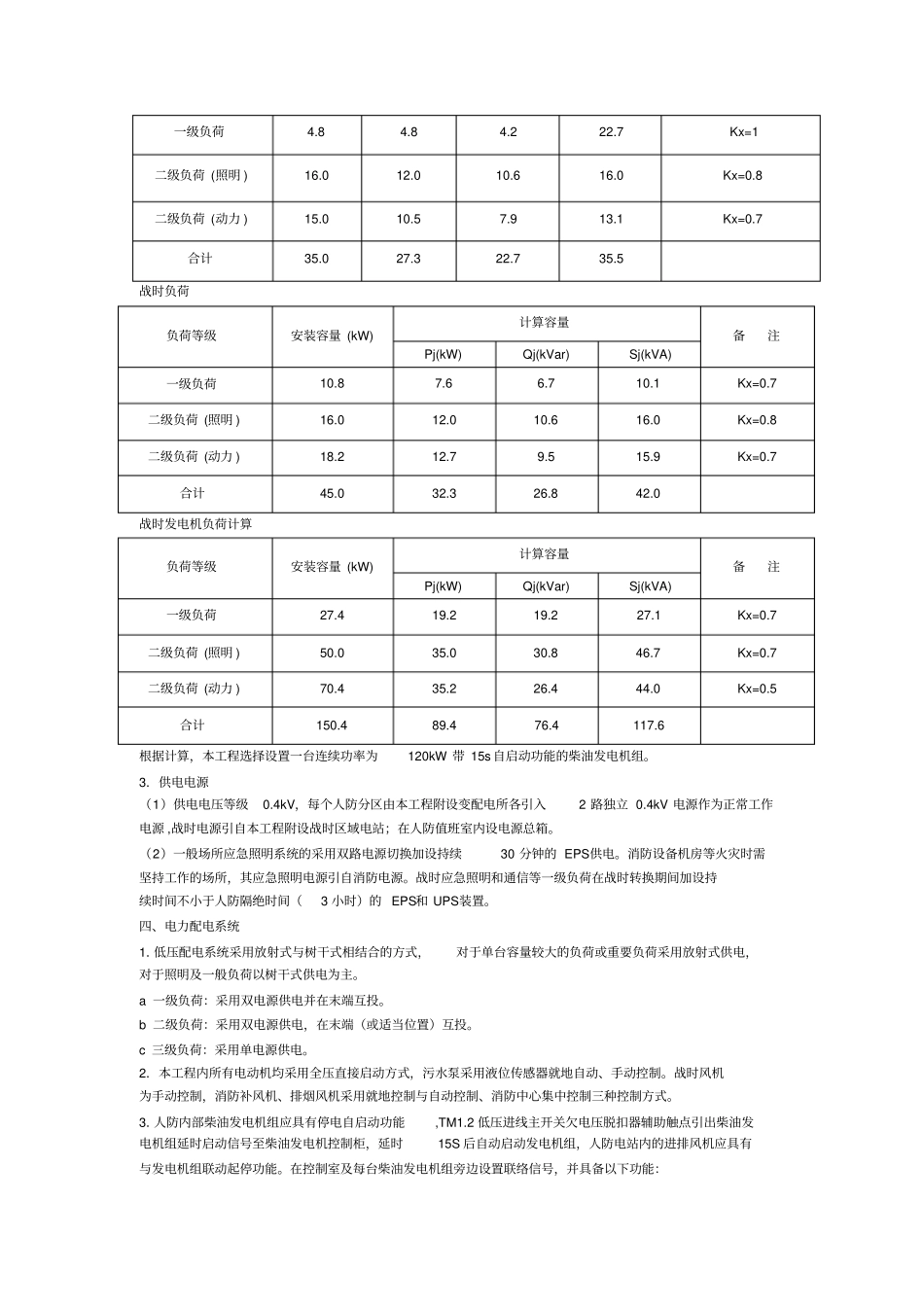

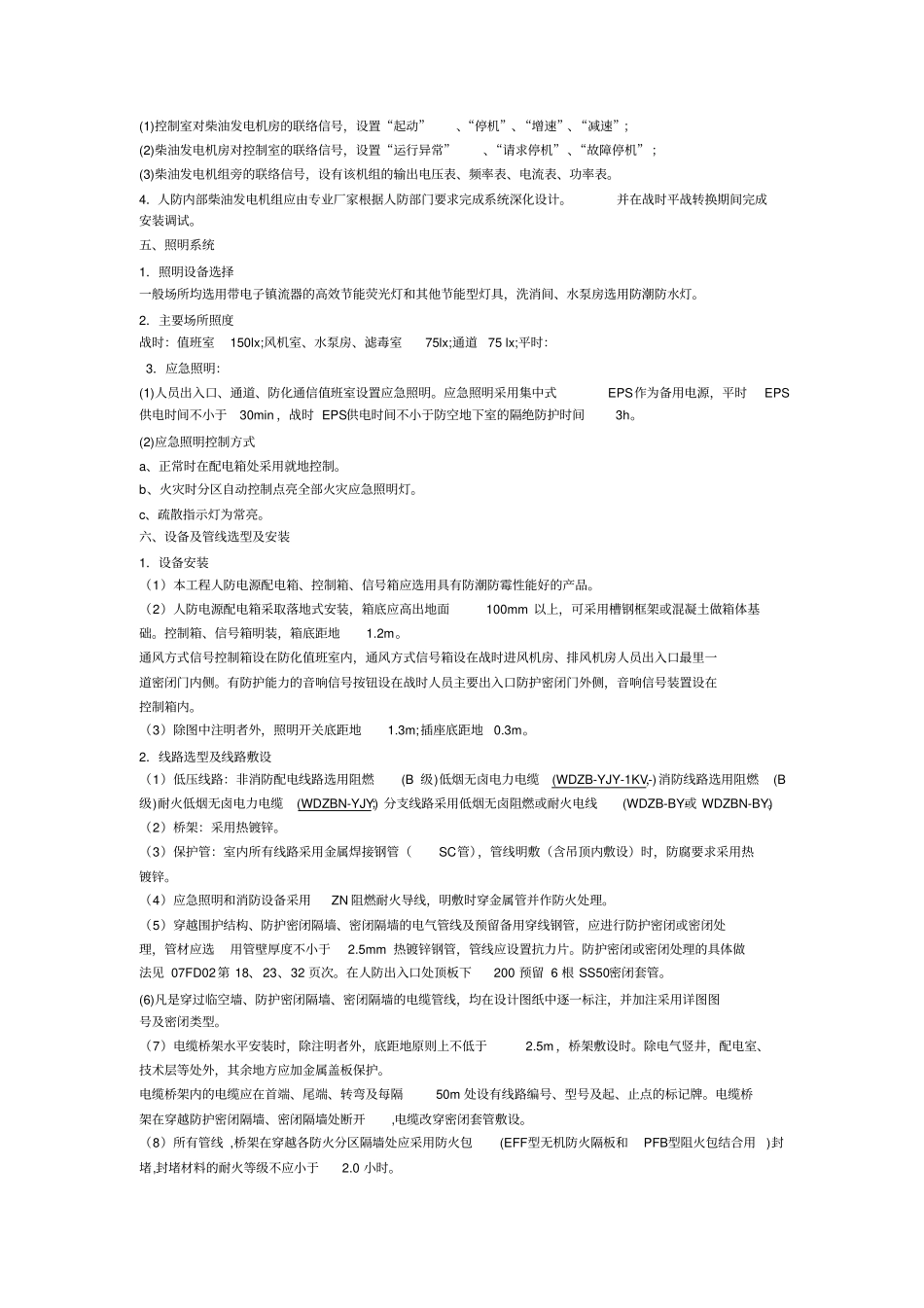

人防电气施工图设计总说明一、设计依据1．工程概况本工程为地下层设有***个人防分区和一个战时电站（120kW），平时作为停车库（停车***辆属*类汽车库）和设备用房，防护单元防护等级防化等级建筑面积(m2)掩蔽面积(m2)掩蔽人数（个）第1防护单元六级丙级第2防护单元六级丙级....六级丙级总计六级丙级2.***市人民防空办公室人防工程建设审批决定书;3．建设单位提供的设计任务书及设计要求。4．相关专业提供的工程设计资料。5．中华人民共和国现行主要规范及标准:《人民防空地下室设计规范》GB50038-2005《人民防空工程设计防火规范》GB50098《建筑照明设计标准》GB50034-2004二、设计范围1．本工程设计包括红线以内的以下系统（1）0.4kV发配电系统（2）配电系统（3）照明系统（4）接地系统及安全措施（5）火灾自动报警控制系统2．与其它电气专业的分工（1）成套设备（如污水泵、变频控制设备等），本设计仅预留至电源配电箱。（2）通信系统设计由专业设计单位负责。三、0.4kV配电系统1．负荷等级一级负荷：基本及应急通信设备、音响警告接收设备、应急照明和柴油电站配套风机等为一级负荷。二级负荷：人防排水泵、电动脚踏人防进风机、人防排风机、照明、三种通风方式装置系统和洗消用电加热器等为二级负荷，人防区进风风机等其他负荷为三级负荷。2．负荷计算平时负荷负荷等级安装容量(kW)计算容量备注Pj(kW)Qj(kVar)Sj(kVA)一级负荷4.84.84.222.7Kx=1二级负荷(照明)16.012.010.616.0Kx=0.8二级负荷(动力)15.010.57.913.1Kx=0.7合计35.027.322.735.5战时负荷负荷等级安装容量(kW)计算容量备注Pj(kW)Qj(kVar)Sj(kVA)一级负荷10.87.66.710.1Kx=0.7二级负荷(照明)16.012.010.616.0Kx=0.8二级负荷(动力)18.212.79.515.9Kx=0.7合计45.032.326.842.0战时发电机负荷计算负荷等级安装容量(kW)计算容量备注Pj(kW)Qj(kVar)Sj(kVA)一级负荷27.419.219.227.1Kx=0.7二级负荷(照明)50.035.030.846.7Kx=0.7二级负荷(动力)70.435.226.444.0Kx=0.5合计150.489.476.4117.6根据计算，本工程选择设置一台连续功率为120kW带15s自启动功能的柴油发电机组。3．供电电源（1）供电电压等级0.4kV，每个人防分区由本工程附设变配电所各引入2路独立0.4kV电源作为正常工作电源,战时电源引自本工程附设战时区域电站；在人防值班室内设电源总箱。（2）一般场所应急照明系统的采用双路电源切换加设持续30分钟的EPS供电。消防设备机房等火灾时需坚持工作的场所，其应急照明电源引自消防电源。战时应急照明和通信等一级负荷在战时转换期间加设持续时间不小于人防隔绝时间（3小时）的EPS和UPS装置。四、电力配电系统1．低压配电系统采用放射式与树干式相结合的方式，对于单台容量较大的负荷或重要负荷采用放射式供电，对于照明及一般负荷以树干式供电为主。a一级负荷：采用双电源供电并在末端互投。b二级负荷：采用双电源供电，在末端（或适当位置）互投。c三级负荷：采用单电源供电。2．本工程内所有电动机均采用全压直接启动方式，污水泵采用液位传感器就地自动、手动控制。战时风机为手动控制，消防补风机、排烟风机采用就地控制与自动控制、消防中心集中控制三种控制方式。3．人防内部柴油发电机组应具有停电自启动功能,TM1.2低压进线主开关欠电压脱扣器辅助触点引出柴油发电机组延时启动信号至柴油发电机控制柜，延时15S后自动启动发电机组，人防电站内的进排风机应具有与发电机组联动起停功能。在控制室及每台柴油发电机组旁边设置联络信号，并具备以下功能：(1)控制室对柴油发电机房的联络信号，设置“起动”、“停机”、“增速”、“减速”；(2)柴油发电机房对控制室的联络信号，设置“运行异常”、“请求停机”、“故障停机”；(3)柴油发电机组旁的联络信号，设有该机组的输出电压表、频率表、电流表、功率表。4．人防内部柴油发电机组应由专业厂家根据人防部门要求完成系统深化设计。并在战时平战转换期间完成安装调试。五、照明系统1．照明设备选择一般场所均选用带电子镇流器的高效节能荧光灯和其他节能型灯具，洗消间、水泵房选用防潮防水灯。2．主要场所照度战时：值班室150lx;风机室、水泵房、滤毒室75lx;...
