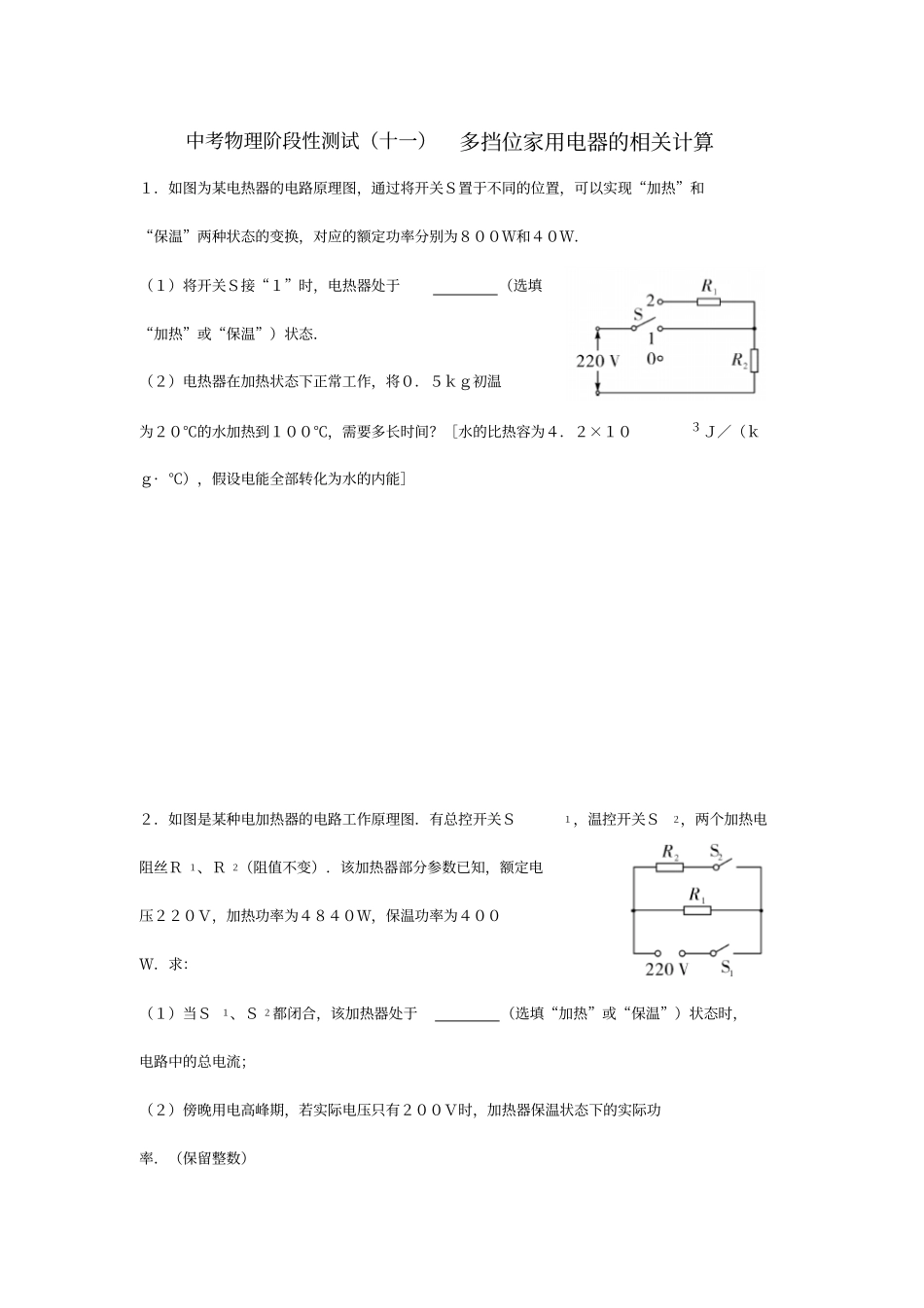

中考物理阶段性测试（十一）多挡位家用电器的相关计算１．如图为某电热器的电路原理图，通过将开关Ｓ置于不同的位置，可以实现“加热”和“保温”两种状态的变换，对应的额定功率分别为８００Ｗ和４０Ｗ．（１）将开关Ｓ接“１”时，电热器处于（选填“加热”或“保温”）状态．（２）电热器在加热状态下正常工作，将０．５ｋｇ初温为２０℃的水加热到１００℃，需要多长时间？［水的比热容为４．２×１０３Ｊ／（ｋｇ·℃），假设电能全部转化为水的内能］２．如图是某种电加热器的电路工作原理图．有总控开关Ｓ１，温控开关Ｓ２，两个加热电阻丝Ｒ１、Ｒ２（阻值不变）．该加热器部分参数已知，额定电压２２０Ｖ，加热功率为４８４０Ｗ，保温功率为４００Ｗ．求：（１）当Ｓ１、Ｓ２都闭合，该加热器处于（选填“加热”或“保温”）状态时，电路中的总电流；（２）傍晚用电高峰期，若实际电压只有２００Ｖ时，加热器保温状态下的实际功率．（保留整数）３．小黄家中新购置了一台挂式电热水器，他查看了电热水器说明书后，将电热水器内部电路结构简化成如图所示电路图，该热水器设有高、中、低三挡，电热丝Ｒ１＝５５Ω，电热丝Ｒ２＝２２０Ω，电热转化效率为８４％，水的比热容为４．２×１０３Ｊ／（ｋｇ·℃）．求：（１）高温挡的加热功率；（２）用低温挡将２．２ｋｇ水从２０℃加热到６０℃需要的时间．４．如图甲是小红家里具有加热和保温功能的电热饮水机，其电路图如图乙所示，Ｓ１为温控开关，额定电压为２２０Ｖ，加热功率为５００Ｗ，保温功率为６０Ｗ．Ｒ１、Ｒ２均为加热电阻丝（假设电阻不变），请解答下列问题：（１）电阻丝Ｒ１的阻值是多少？（２）某一次小红家中只使用了饮水机，在加热状态下她观察到电能表上的指示灯在５分钟内闪烁了５４次，她家电能表上标有“１６００ｉｍｐ／（ｋＷ·ｈ）”的字样，此时，饮水机的实际功率和实际电压是多少？５．某种智能型电饭锅，如图甲所示，有加热、保温、断电的功能．内部简化的电路如图乙所示，开关Ｓ可根据设定在“１”、“２”、“３”挡之间自动转换，某次煮饭时电功率与时间的关系如图丙所示．求：（１）电阻Ｒ１的阻值；（２）此次煮饭产生的总热量如果用来烧水，其中８０％热量被水吸收，则能将初温是２０℃，多少质量的水烧开［在一个标准大气压下，水的比热容ｃ水＝４．２×１０３Ｊ／（ｋｇ·℃），计算结果保留两位小数］．６．市场上有一种暖手鼠标垫，技术参数如图所示，鼠标垫内有两个１０Ω的发热电阻，通过控制两个发热电阻的连接方式就能实现多挡位的调节功能．请解答下列问题：（１）鼠标垫内两个电阻串联时总电阻是多少？（２）在额定电压下，鼠标垫内两个电阻并联时电路中的电流是多少？（３）在额定电压下，鼠标垫工作８小时，最多消耗多少电能？７．小华家有一台Ｕ额＝２２０Ｖ的电烤箱，接入２２０Ｖ电路中，开关Ｓ闭合，温控开关Ｓ１处于闭合状态，此时电烤箱处于加热状态，加热功率Ｐ＝１１００Ｗ．温度升高到某一温度后温控开关Ｓ１断开，此时电烤箱处于保温状态，保温功率Ｐ１＝４４０Ｗ．如图所示为其电路原理图，Ｒ１、Ｒ２为电阻不变的电热丝．求：（１）温控开关Ｓ１断开后，电烤箱工作２０ｍｉｎ消耗的电能为多少焦耳；（２）Ｒ２的阻值；（计算结果保留一位小数）（３）若电阻丝Ｒ２烧断，请通过计算说明能否用２根“２２０Ｖ３３０Ｗ”的电热丝代替Ｒ２，让电烤箱恢复正常加热工作．８．如图甲所示的九阳豆浆机，由打浆和电热两部分装置构成．中间部位的打浆装置是电动机工作带动打浆刀头，将原料进行粉碎打浆；外部是一个金属圆环形状的电热装置，电热装置的简化电路图如图乙所示，开关Ｓ可切换加热和保温两种状态，Ｒ１、Ｒ２是发热电阻，豆浆机的主要参数如下表．请解答下列问题：（１）某次向豆浆机中加入黄豆和清水共１．０ｋｇ，打浆完成后浆的初温为４０℃，加热该浆使其温度升高到１００℃，需要吸收多少热量？［设该浆的比热容为４．０×１０３Ｊ／（ｋｇ·℃）］（２）电阻Ｒ１和Ｒ２的阻值分别为多大？（３）该九阳豆浆机同时处于打浆和加热时，正常工作１ｍｉｎ所消...
