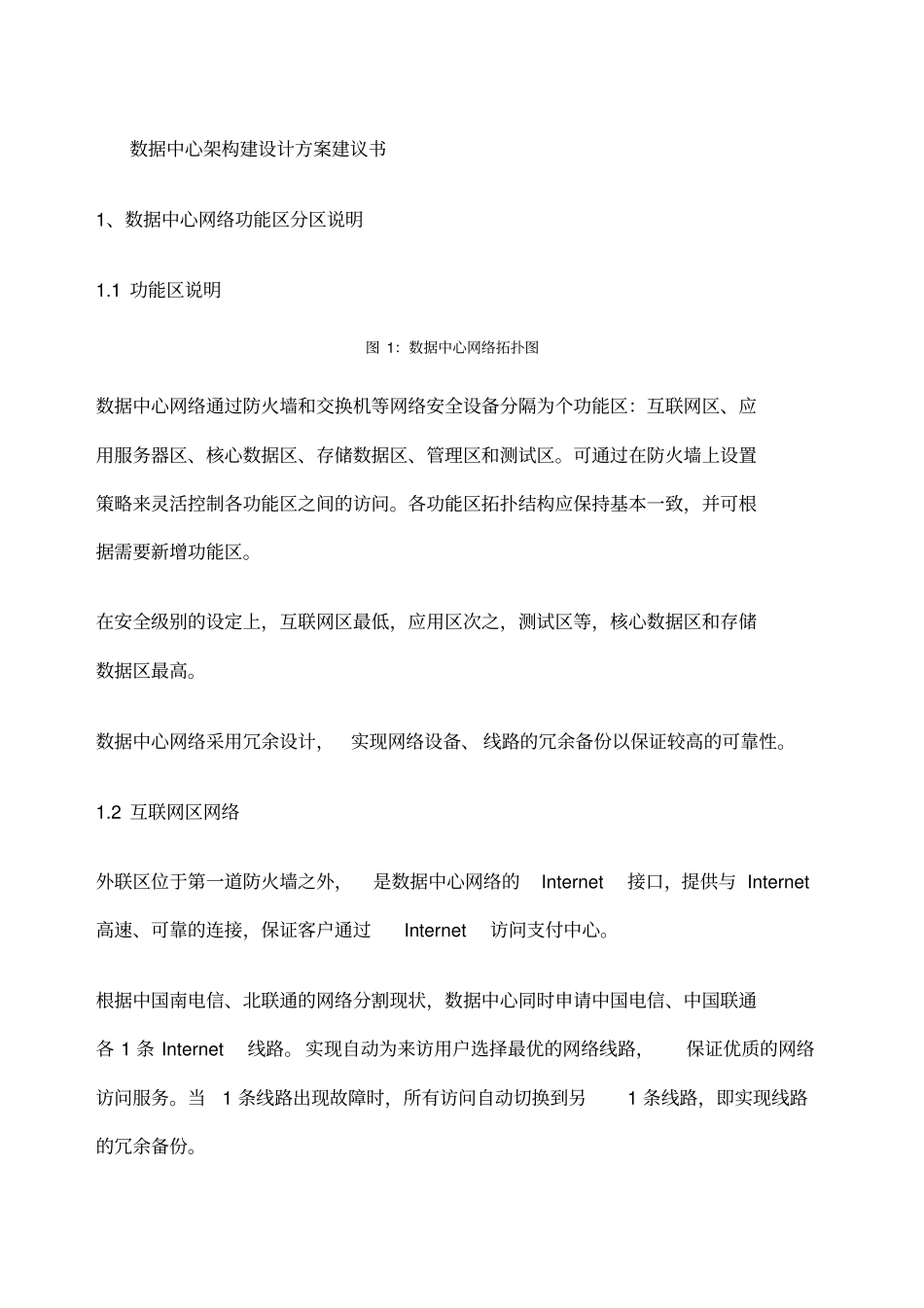

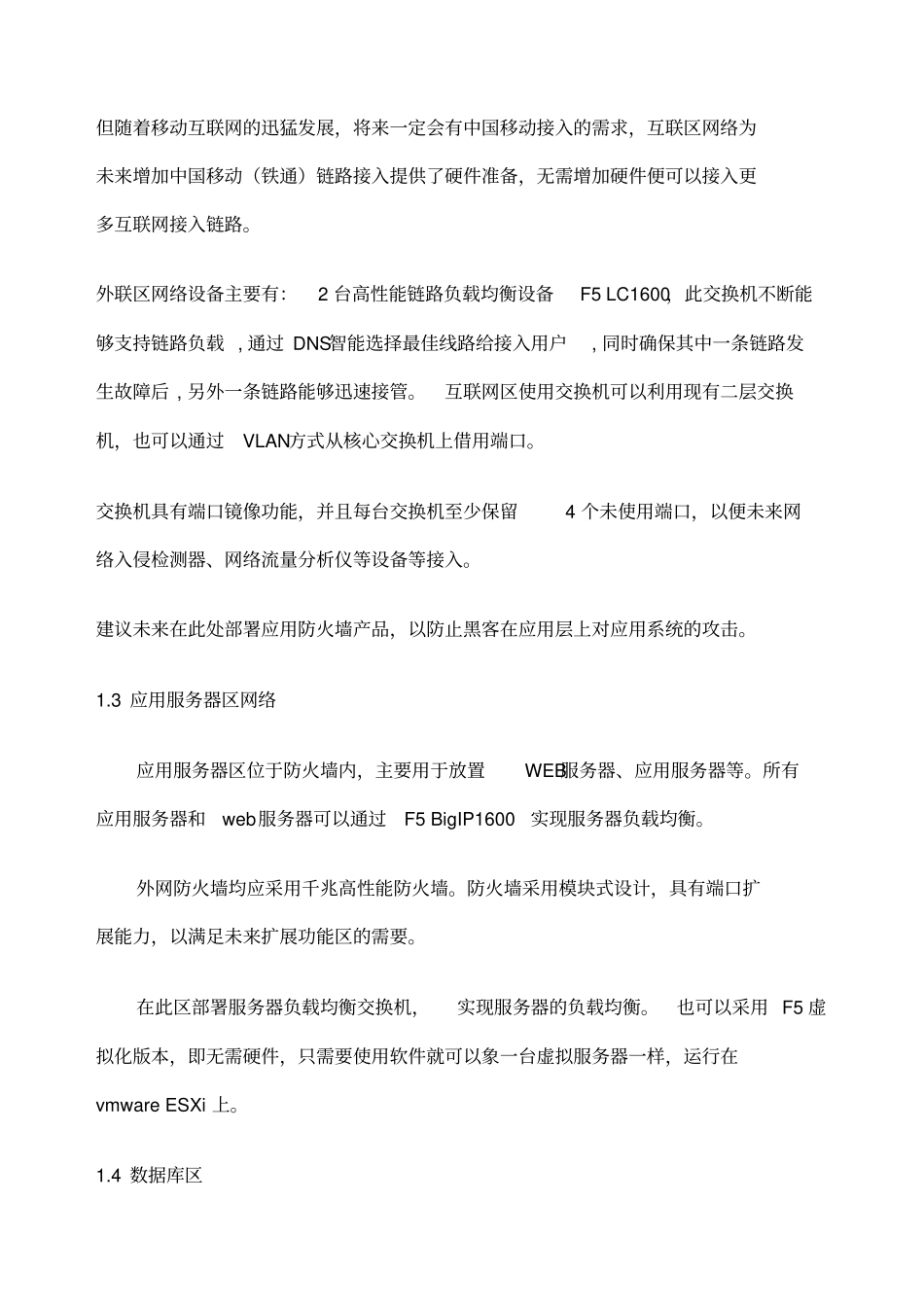

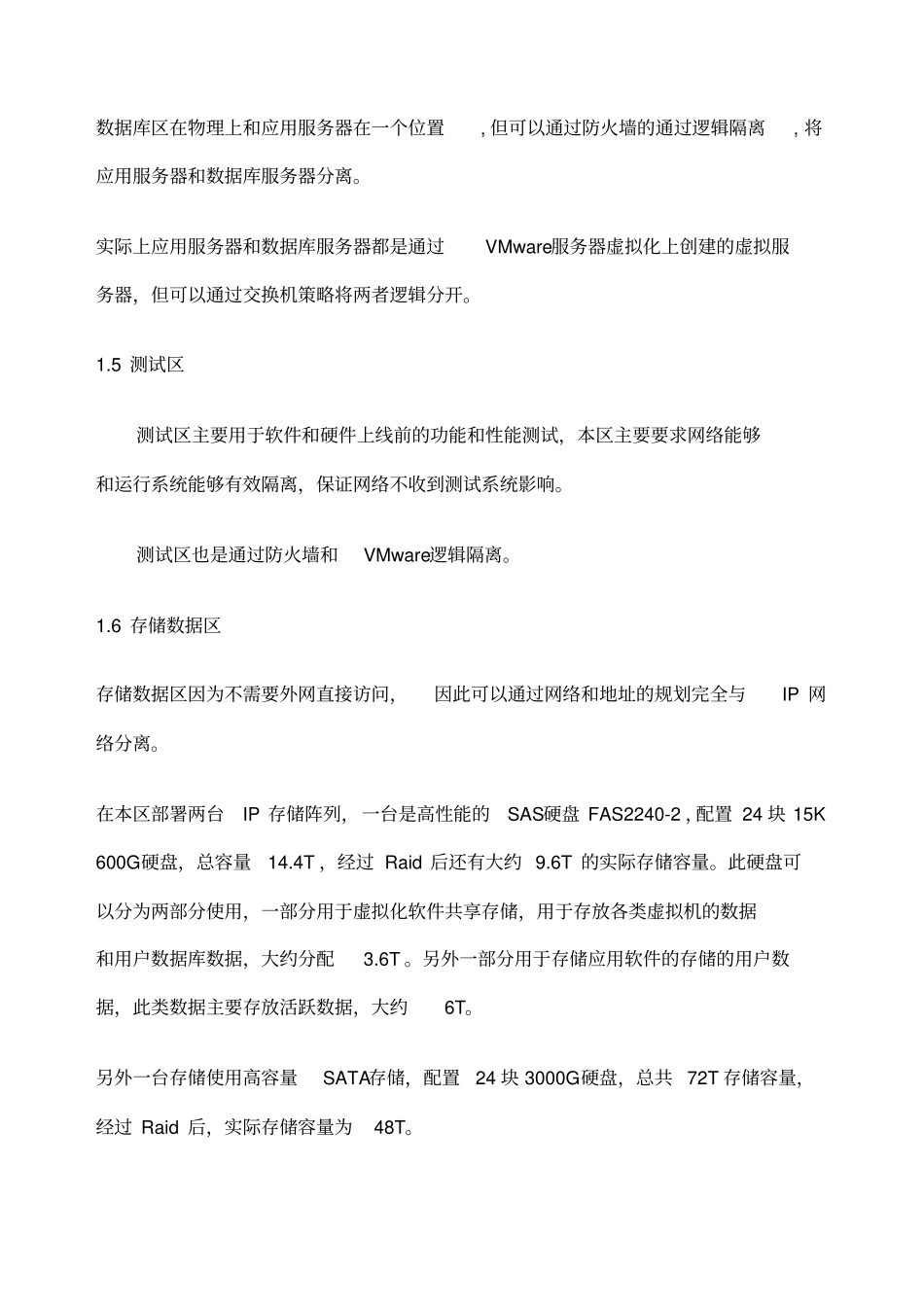

数据中心架构建设计方案建议书1、数据中心网络功能区分区说明1.1功能区说明图1：数据中心网络拓扑图数据中心网络通过防火墙和交换机等网络安全设备分隔为个功能区：互联网区、应用服务器区、核心数据区、存储数据区、管理区和测试区。可通过在防火墙上设置策略来灵活控制各功能区之间的访问。各功能区拓扑结构应保持基本一致，并可根据需要新增功能区。在安全级别的设定上，互联网区最低，应用区次之，测试区等，核心数据区和存储数据区最高。数据中心网络采用冗余设计，实现网络设备、线路的冗余备份以保证较高的可靠性。1.2互联网区网络外联区位于第一道防火墙之外，是数据中心网络的Internet接口，提供与Internet高速、可靠的连接，保证客户通过Internet访问支付中心。根据中国南电信、北联通的网络分割现状，数据中心同时申请中国电信、中国联通各1条Internet线路。实现自动为来访用户选择最优的网络线路，保证优质的网络访问服务。当1条线路出现故障时，所有访问自动切换到另1条线路，即实现线路的冗余备份。但随着移动互联网的迅猛发展，将来一定会有中国移动接入的需求，互联区网络为未来增加中国移动（铁通）链路接入提供了硬件准备，无需增加硬件便可以接入更多互联网接入链路。外联区网络设备主要有：2台高性能链路负载均衡设备F5LC1600，此交换机不断能够支持链路负载,通过DNS智能选择最佳线路给接入用户,同时确保其中一条链路发生故障后,另外一条链路能够迅速接管。互联网区使用交换机可以利用现有二层交换机，也可以通过VLAN方式从核心交换机上借用端口。交换机具有端口镜像功能，并且每台交换机至少保留4个未使用端口，以便未来网络入侵检测器、网络流量分析仪等设备等接入。建议未来在此处部署应用防火墙产品，以防止黑客在应用层上对应用系统的攻击。1.3应用服务器区网络应用服务器区位于防火墙内，主要用于放置WEB服务器、应用服务器等。所有应用服务器和web服务器可以通过F5BigIP1600实现服务器负载均衡。外网防火墙均应采用千兆高性能防火墙。防火墙采用模块式设计，具有端口扩展能力，以满足未来扩展功能区的需要。在此区部署服务器负载均衡交换机，实现服务器的负载均衡。也可以采用F5虚拟化版本，即无需硬件，只需要使用软件就可以象一台虚拟服务器一样，运行在vmwareESXi上。1.4数据库区数据库区在物理上和应用服务器在一个位置,但可以通过防火墙的通过逻辑隔离,将应用服务器和数据库服务器分离。实际上应用服务器和数据库服务器都是通过VMware服务器虚拟化上创建的虚拟服务器，但可以通过交换机策略将两者逻辑分开。1.5测试区测试区主要用于软件和硬件上线前的功能和性能测试，本区主要要求网络能够和运行系统能够有效隔离，保证网络不收到测试系统影响。测试区也是通过防火墙和VMware逻辑隔离。1.6存储数据区存储数据区因为不需要外网直接访问，因此可以通过网络和地址的规划完全与IP网络分离。在本区部署两台IP存储阵列，一台是高性能的SAS硬盘FAS2240-2，配置24块15K600G硬盘，总容量14.4T，经过Raid后还有大约9.6T的实际存储容量。此硬盘可以分为两部分使用，一部分用于虚拟化软件共享存储，用于存放各类虚拟机的数据和用户数据库数据，大约分配3.6T。另外一部分用于存储应用软件的存储的用户数据，此类数据主要存放活跃数据，大约6T。另外一台存储使用高容量SATA存储，配置24块3000G硬盘，总共72T存储容量，经过Raid后，实际存储容量为48T。在此处配置一台F5文件虚拟化管理系统ARX500，用于调度存储阵列内的文件调度。当目前存储容量不足之后，可以随时增加存储容量，这时的存储可以采用更为便宜的基于Windowsstorage的存储系统。1.7办公管理区办公区通过VPN与数据中心互联，保证管理人员能够在办公室对数据中心的有效管理2、服务器虚拟化设计方案2.1、方案拓扑设计2.3系统设计描述在整个架构中，我们搭建了两个网络：一个是作为生产网络（根据实际应用可以划分多个VLAN），另外一个作为虚拟中心管理网络和虚拟机动态迁移VMotion网络。另外根据实际的网络环境，结合实际生产环境中的要求，将网卡分别设置在不同的网段上。使用新购置服务器作为ESX虚拟...
