(整理)CST系列数字式变压器保护装置定检作业指导书.VIP免费

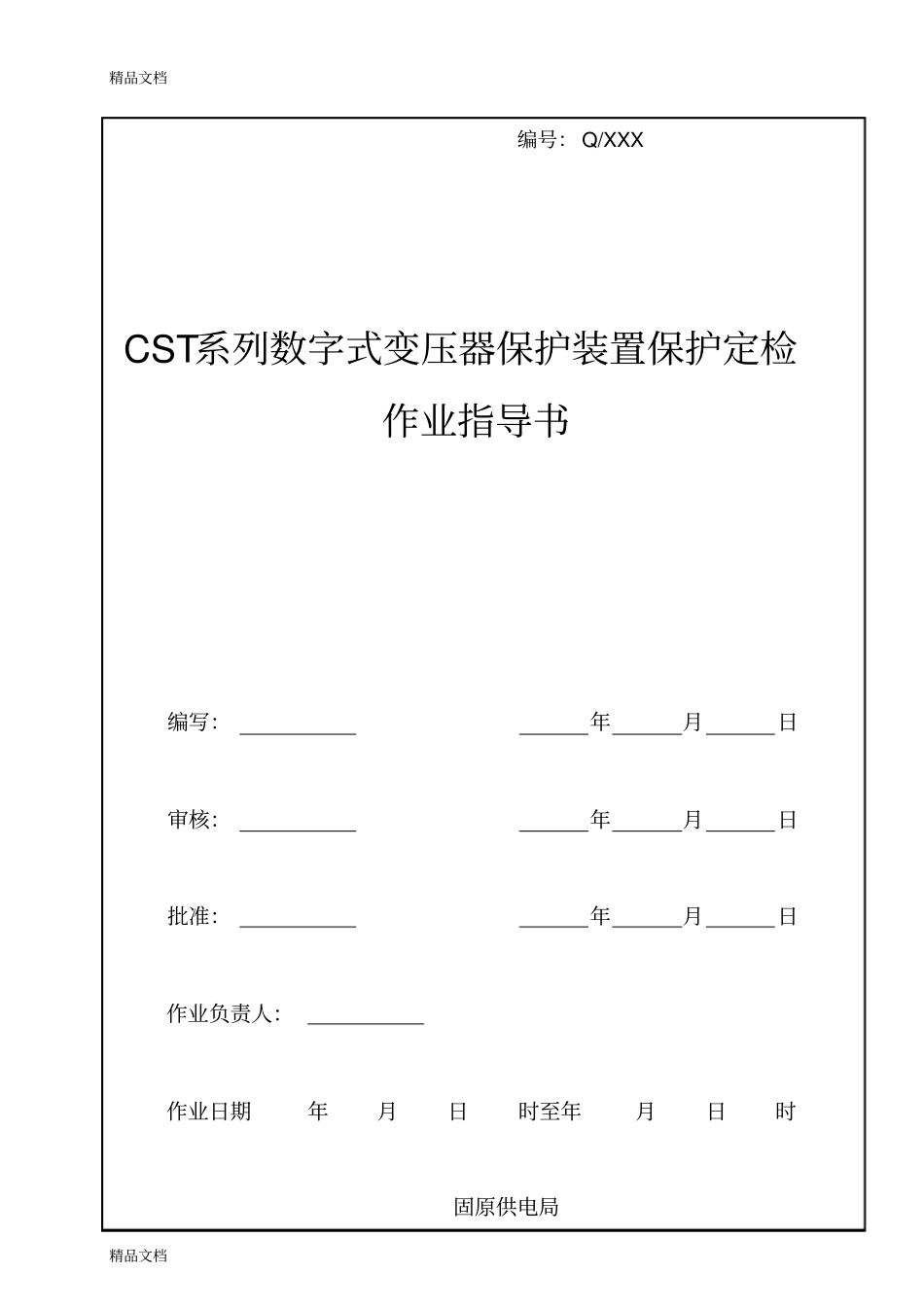

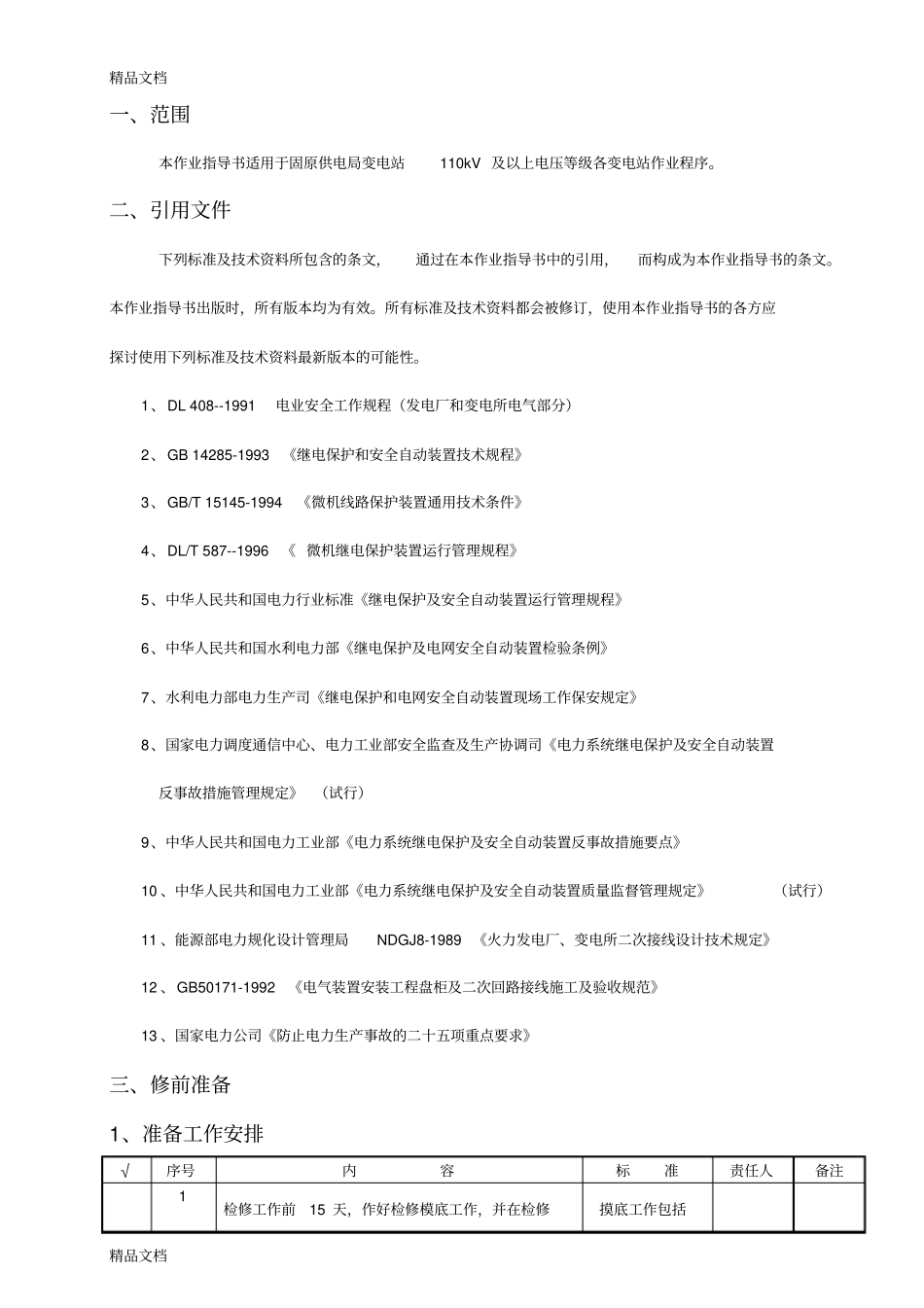

精品文档精品文档编号：Q/XXXCST系列数字式变压器保护装置保护定检作业指导书编写：年月日审核：年月日批准：年月日作业负责人：作业日期年月日时至年月日时固原供电局精品文档精品文档一、范围本作业指导书适用于固原供电局变电站110kV及以上电压等级各变电站作业程序。二、引用文件下列标准及技术资料所包含的条文，通过在本作业指导书中的引用，而构成为本作业指导书的条文。本作业指导书出版时，所有版本均为有效。所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。1、DL408--1991电业安全工作规程（发电厂和变电所电气部分）2、GB14285-1993《继电保护和安全自动装置技术规程》3、GB/T15145-1994《微机线路保护装置通用技术条件》4、DL/T587--1996《微机继电保护装置运行管理规程》5、中华人民共和国电力行业标准《继电保护及安全自动装置运行管理规程》6、中华人民共和国水利电力部《继电保护及电网安全自动装置检验条例》7、水利电力部电力生产司《继电保护和电网安全自动装置现场工作保安规定》8、国家电力调度通信中心、电力工业部安全监查及生产协调司《电力系统继电保护及安全自动装置反事故措施管理规定》（试行）9、中华人民共和国电力工业部《电力系统继电保护及安全自动装置反事故措施要点》10、中华人民共和国电力工业部《电力系统继电保护及安全自动装置质量监督管理规定》（试行）11、能源部电力规化设计管理局NDGJ8-1989《火力发电厂、变电所二次接线设计技术规定》12、GB50171-1992《电气装置安装工程盘柜及二次回路接线施工及验收规范》13、国家电力公司《防止电力生产事故的二十五项重点要求》三、修前准备1、准备工作安排√序号内容标准责任人备注1检修工作前15天，作好检修模底工作，并在检修摸底工作包括精品文档精品文档工作前7天提交相关停电申请。检查设备状况、反措计划的执行情况及设备的缺陷2开工前10天，向有关部门上报本次工作的材料计划3检修前3天，班组技术员根据作业任务，分析设备现状，明确检修项目，编制检修作业施工安全措施，熟悉图纸资料及上次传动报告等资料。确定重点检修项目4检修前2天，班长和材料员检查并落实检修所需材料、工器具、劳动防护用品等是否齐全合格。工器具齐全完备5检修前2天，班长根据作业需要和人员精神状态确定作业负责人和作业班成员，组织学习《电业安全工作规程》。分工明确、安全措施齐全6开工前1天，工作票签发人参照本标准的工作票内容签发工作票并送至作业许可部门，（MIS网传递）工作票内容正确、措施完善2、作业人员要求√序号内容责任人备注1身体健康、精神状态良好2工作人员应为专业从事继电保护检修及检验人员，并且通过安规考精品文档精品文档试及技能资格审查且具备必要的电气知识，并经《安规》考试合格。3全体工作人员必须穿绝缘鞋，进入设备区必须戴安全帽。工作时不得穿短袖,带电工作时必须带手套。4作业中互相关心施工安全及时纠正违反安全的行为，知道作业地点、作业任务、知道临近带电部位。5每组必须至少两人一起工作，其中有一人应为有经验的人员且担任监护人。3、备品备件（无）√序号名称规格单位数量备注1234、工器具√序号名称规格/编号单位数量备注1多功能继电保护微机校验台ONLLY台12钳形相位表ML100台13升流器调压器升流线DLS-21套14电源盘（带漏电保安器）盘15个人工具套16对讲机对17电络铁把18指针万用表块19记录本份1精品文档精品文档10钢笔支111图纸资料套112摇表1000V块113转接插件块15、材料√序号名称规格单位数量备注1线手套双42绝缘胶布盘13相色自粘胶带盘24小毛巾包15酒精Φ1．5mmm1006毛刷套若干7中性笔个若干8焊锡丝卷19焊锡膏盒110打印色带盒16、定置图及围栏图7、危险点分析3DYP电源盘个12SYT试验台台11GJX工具箱个1序号符号名称单位数量主变保护屏SYTGJXDYP精品文档精品文档√序号内容1现场安全技术措施及图纸如有错误，可能造成做安全技术措施时误跳运行设备2拆动二次接线如拆端子外侧接线，有可能造成二次交、直流电压回路短路、接地，联跳回路误跳运行设备.特别注意联跳回路,如远方切机远方切负荷启动断路器...
