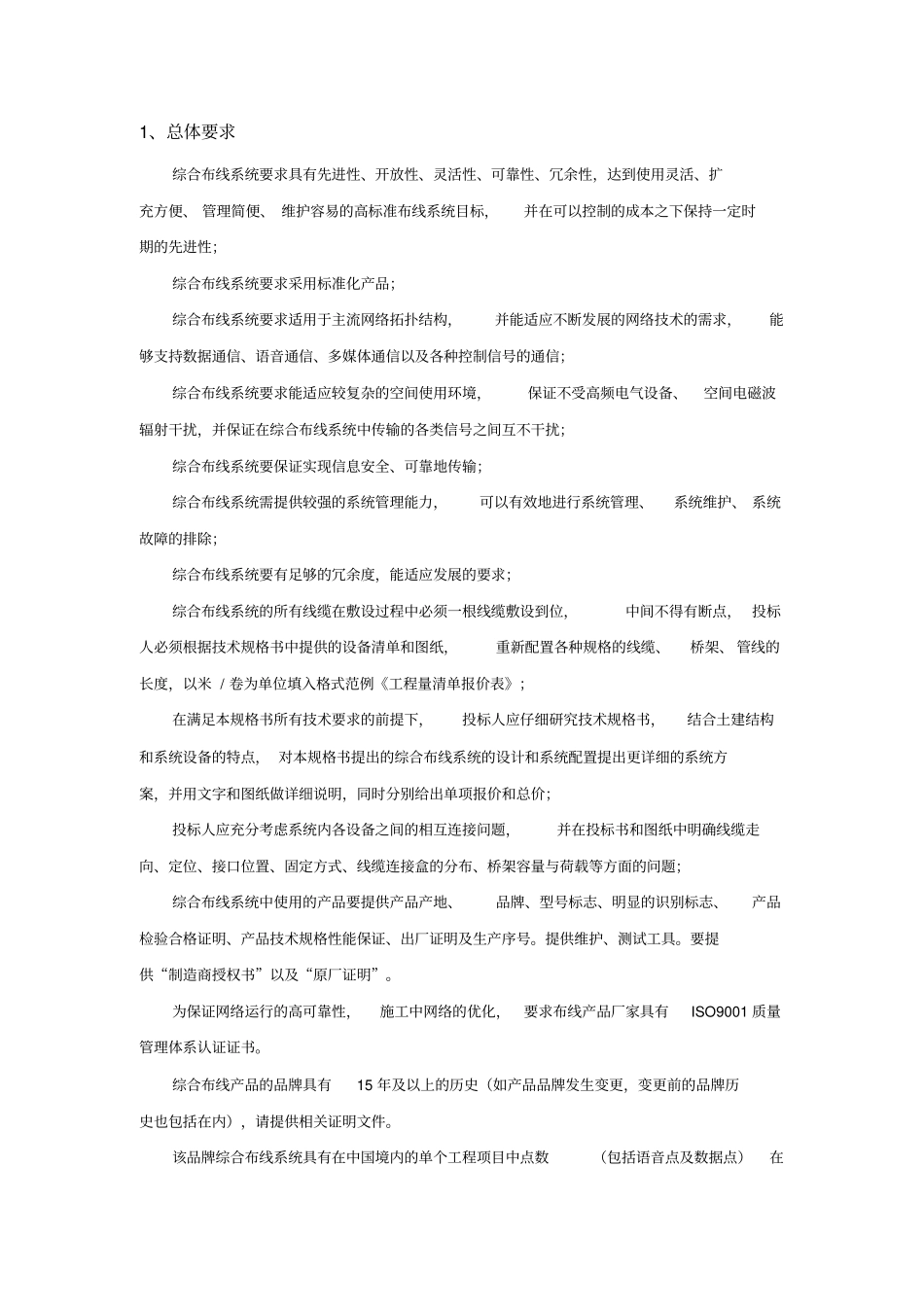

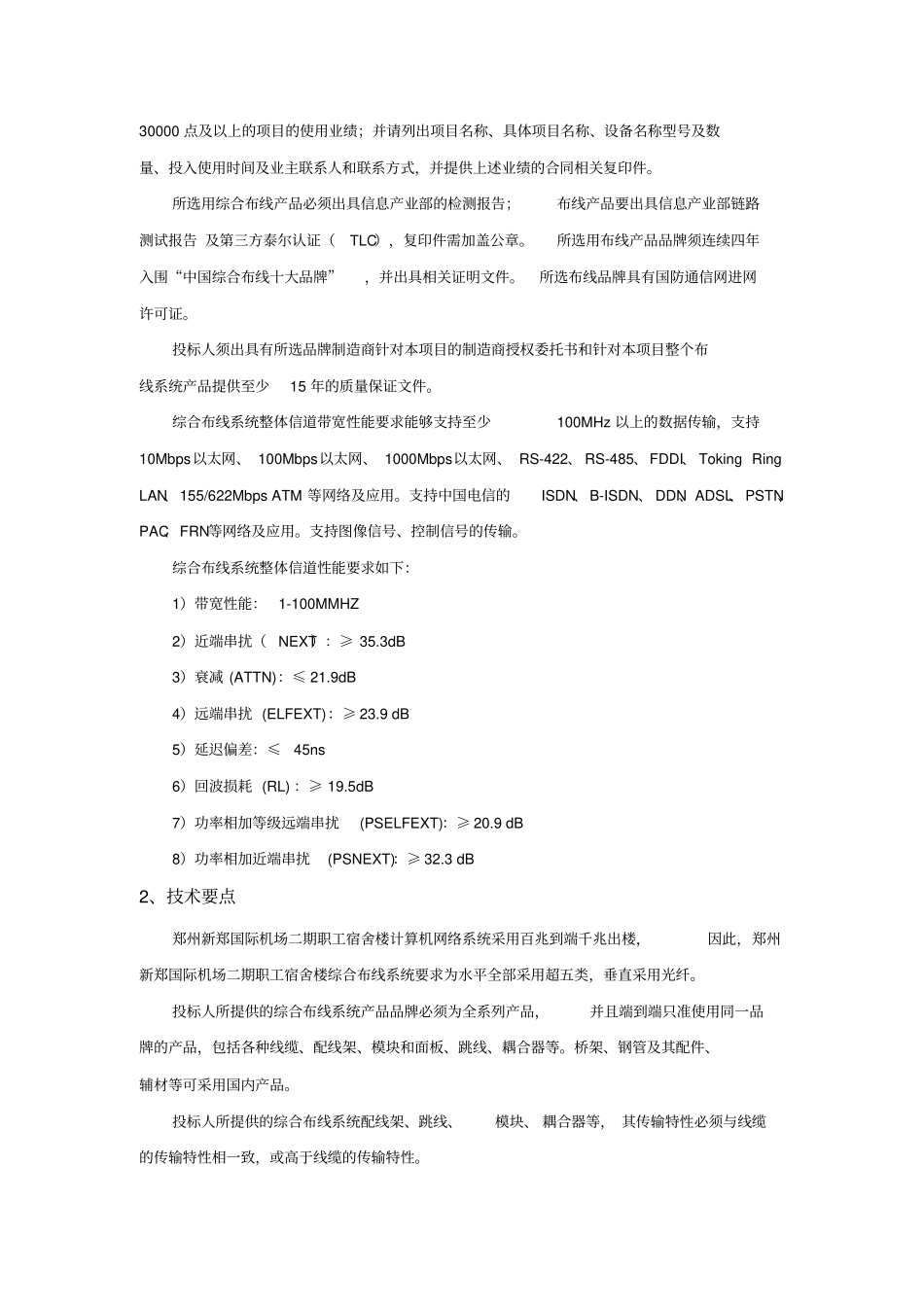

1、总体要求综合布线系统要求具有先进性、开放性、灵活性、可靠性、冗余性，达到使用灵活、扩充方便、管理简便、维护容易的高标准布线系统目标，并在可以控制的成本之下保持一定时期的先进性；综合布线系统要求采用标准化产品；综合布线系统要求适用于主流网络拓扑结构，并能适应不断发展的网络技术的需求，能够支持数据通信、语音通信、多媒体通信以及各种控制信号的通信；综合布线系统要求能适应较复杂的空间使用环境，保证不受高频电气设备、空间电磁波辐射干扰，并保证在综合布线系统中传输的各类信号之间互不干扰；综合布线系统要保证实现信息安全、可靠地传输；综合布线系统需提供较强的系统管理能力，可以有效地进行系统管理、系统维护、系统故障的排除；综合布线系统要有足够的冗余度，能适应发展的要求；综合布线系统的所有线缆在敷设过程中必须一根线缆敷设到位，中间不得有断点，投标人必须根据技术规格书中提供的设备清单和图纸，重新配置各种规格的线缆、桥架、管线的长度，以米/卷为单位填入格式范例《工程量清单报价表》；在满足本规格书所有技术要求的前提下，投标人应仔细研究技术规格书，结合土建结构和系统设备的特点，对本规格书提出的综合布线系统的设计和系统配置提出更详细的系统方案，并用文字和图纸做详细说明，同时分别给出单项报价和总价；投标人应充分考虑系统内各设备之间的相互连接问题，并在投标书和图纸中明确线缆走向、定位、接口位置、固定方式、线缆连接盒的分布、桥架容量与荷载等方面的问题；综合布线系统中使用的产品要提供产品产地、品牌、型号标志、明显的识别标志、产品检验合格证明、产品技术规格性能保证、出厂证明及生产序号。提供维护、测试工具。要提供“制造商授权书”以及“原厂证明”。为保证网络运行的高可靠性，施工中网络的优化，要求布线产品厂家具有ISO9001质量管理体系认证证书。综合布线产品的品牌具有15年及以上的历史（如产品品牌发生变更，变更前的品牌历史也包括在内），请提供相关证明文件。该品牌综合布线系统具有在中国境内的单个工程项目中点数（包括语音点及数据点）在30000点及以上的项目的使用业绩；并请列出项目名称、具体项目名称、设备名称型号及数量、投入使用时间及业主联系人和联系方式，并提供上述业绩的合同相关复印件。所选用综合布线产品必须出具信息产业部的检测报告；布线产品要出具信息产业部链路测试报告及第三方泰尔认证（TLC），复印件需加盖公章。所选用布线产品品牌须连续四年入围“中国综合布线十大品牌”，并出具相关证明文件。所选布线品牌具有国防通信网进网许可证。投标人须出具有所选品牌制造商针对本项目的制造商授权委托书和针对本项目整个布线系统产品提供至少15年的质量保证文件。综合布线系统整体信道带宽性能要求能够支持至少100MHz以上的数据传输，支持10Mbps以太网、100Mbps以太网、1000Mbps以太网、RS-422、RS-485、FDDI、TokingRingLAN、155/622MbpsATM等网络及应用。支持中国电信的ISDN、B-ISDN、DDN、ADSL、PSTN、PAC、FRN等网络及应用。支持图像信号、控制信号的传输。综合布线系统整体信道性能要求如下：1）带宽性能：1-100MMHZ2）近端串扰（NEXT）：≥35.3dB3）衰减(ATTN)：≤21.9dB4）远端串扰(ELFEXT)：≥23.9dB5）延迟偏差：≤45ns6）回波损耗(RL)：≥19.5dB7）功率相加等级远端串扰(PSELFEXT)：≥20.9dB8）功率相加近端串扰(PSNEXT)：≥32.3dB2、技术要点郑州新郑国际机场二期职工宿舍楼计算机网络系统采用百兆到端千兆出楼，因此，郑州新郑国际机场二期职工宿舍楼综合布线系统要求为水平全部采用超五类，垂直采用光纤。投标人所提供的综合布线系统产品品牌必须为全系列产品，并且端到端只准使用同一品牌的产品，包括各种线缆、配线架、模块和面板、跳线、耦合器等。桥架、钢管及其配件、辅材等可采用国内产品。投标人所提供的综合布线系统配线架、跳线、模块、耦合器等，其传输特性必须与线缆的传输特性相一致，或高于线缆的传输特性。综合布线系统信息点的分布与配置参见设计图纸，如投标人认为必要，可提出调整建议，供招标人参考。综合布线系统涉及的范围包括...
