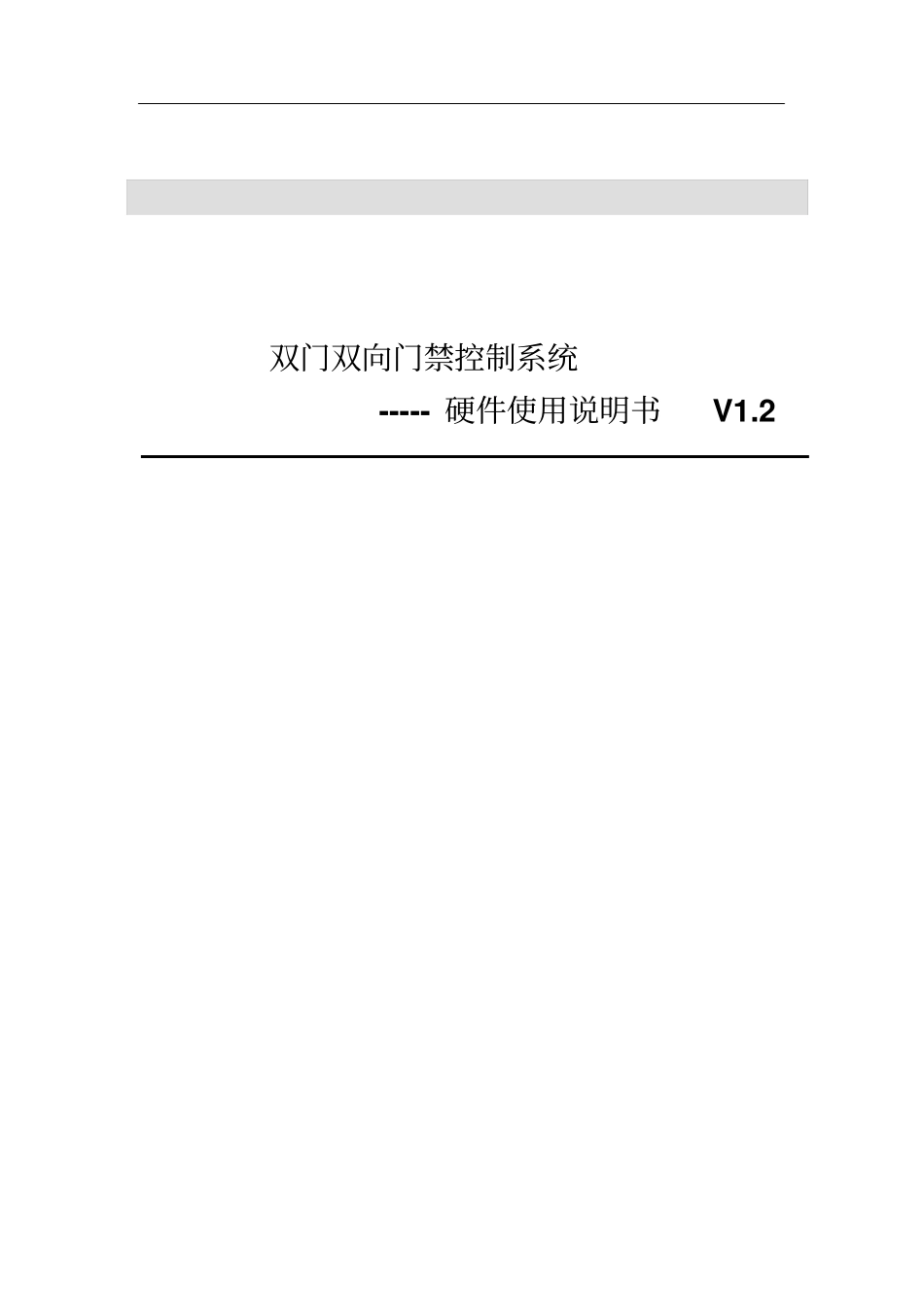

双门双向门禁控制系统-----硬件使用说明书V1.2一、门禁控制器简介.......................31.1控制器介绍.......................................................................................................31.2功能参数...........................................................................................................31.3功能介绍...........................................................................................................3二、门禁系统框图.........................61、485方式............................................................................................................62、TCP/IP方式......................................................................................................6三、控制器外部接口和接线.................72.1门禁系统的基本组成部分..............................................................................72.2控制器接口图：..............................................................................................82.3、拨码开关设置..............................................................................................10四、安装示意图..........................10五、常见故障............................111、刷卡不开门.....................................................................................................112、门禁控制器不能与电脑正常通信.................................................................12六、恢复默认的IP地址....................12错误！未找到引用源。一、门禁控制器简介1.1控制器介绍双门双向控制器是我司开发的新产品之一，釆用Cortex-M3内核的处理芯片。具有RS485，CAN，TCP/IP,多种通讯接口、双门双向进出、可存2万用户、10万记录，支持时段、节假日、周计划管理、支持门磁报警、消防联动、防盗、常开、常闭和非法卡报警。完全适合高档智能小区、银行、智能大厦、监狱、政府办公楼、机关、学校、企业、军工电信管理、野外无人值守基站管理等，该设备的所有参数完全通过配套计算机软件来设置，方便用户操作与科学管理。1.2功能参数外形尺寸：164mm（长）×102mm（宽）×16mm（高）；额定电压：DC12V±5%；工作环境：温度-10℃～50℃，湿度≤90%无冷凝；存储温度：-40℃～70℃；通讯方式：RS485、RS232、TCP/IP以太网接口；实时钟偏差:小于30秒/月脱机保存历史事件：100000条通讯距离：RS485≤1200米、RS232≤10米、TCP/IP不受限制1.3功能介绍允许登记20000个不同用户，每个用户具有如下信息用户卡号码；用户有效期；用户开门密码；用户权限：依据此用户所在的策略组的权限进行判断；可以编辑16组策略来设置不同的开门权限。支持多种开门方式单卡刷卡开门；多卡刷卡开门远程开门；手动按钮开门；支持首卡开门；时段控制可以设置12个时段，只有在设置的时段内刷卡才有效；假日功能在假日内刷卡无效；周计划功能未选定的工作日刷卡无效；支持多种电磁锁常开锁（电插锁、磁力锁、门夹锁等）；常闭锁（脉冲锁、灵性锁、静音锁等）；报警功能开门超时报警、关门超时报警、控制器非法卡进入报警等。当报警事件发生时，触发事件由继电器输出，可用来控制警灯、警铃或联动相应的控制门动作；紧急功能当发生消防报警时，在发出报警信号的同时，可以联动控制所有的门都处于开启状态，便于所有人员快速撤离、逃生。实时提取功能用户可以边实时监控，边自动提取控制器内的记录，刷一条就上传一条到电脑数据库里。常关和常闭功能如果某些门需要长时间打开的话，可以通过软件设置其为常开，某些门需要长时间关闭不希望任何人进入的话，可以设置为常闭。或者某些特定时候，例如需要关门抓贼等也可以设置为常闭。远程开门功能管理员可以在接到指示后，点击软件界面上的“远程开门”按钮远程地打开某个门，远程开门记录也是可以形成记录的。专业功能反潜回防尾随功能有些特定的场合要求，刷...
