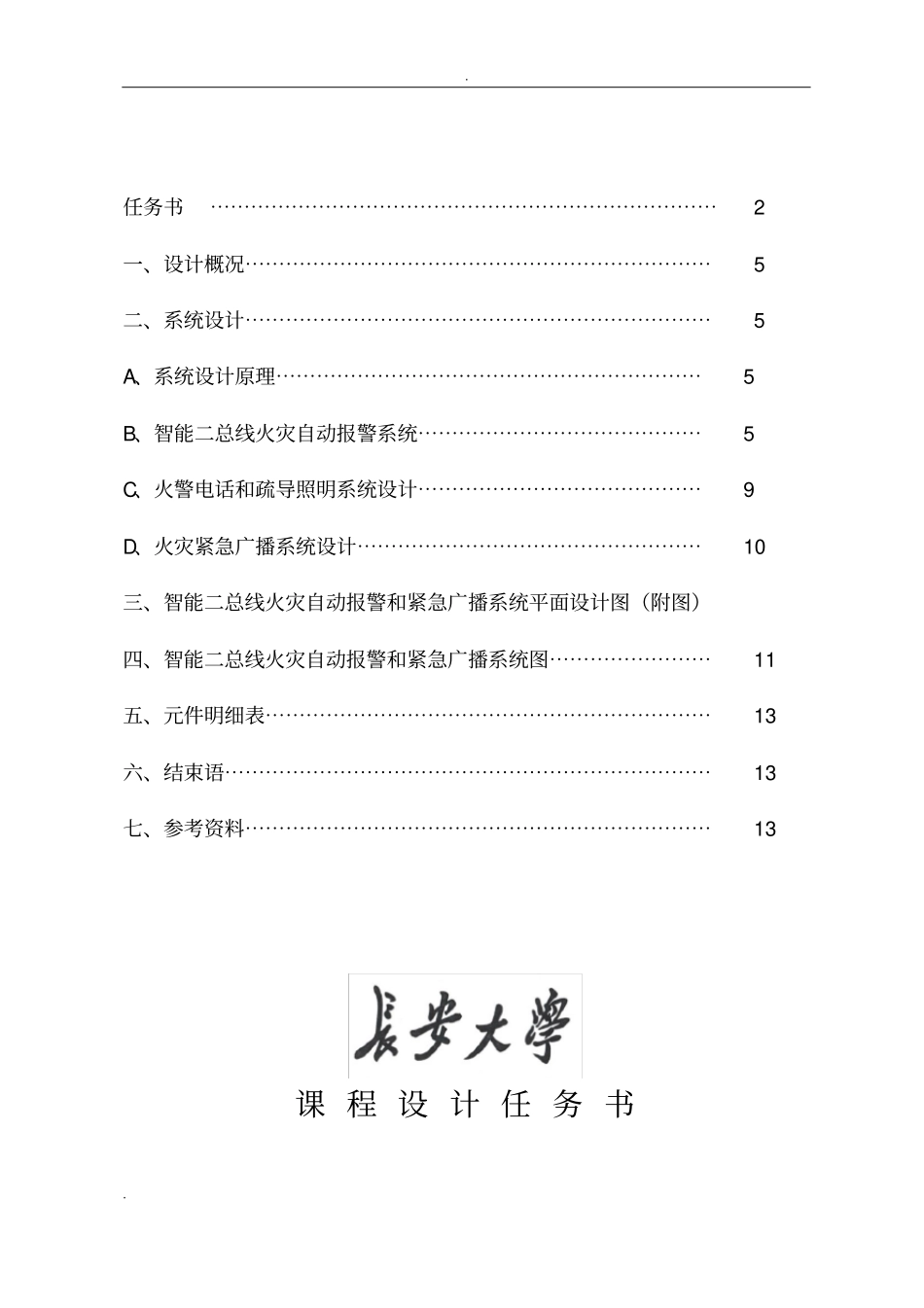

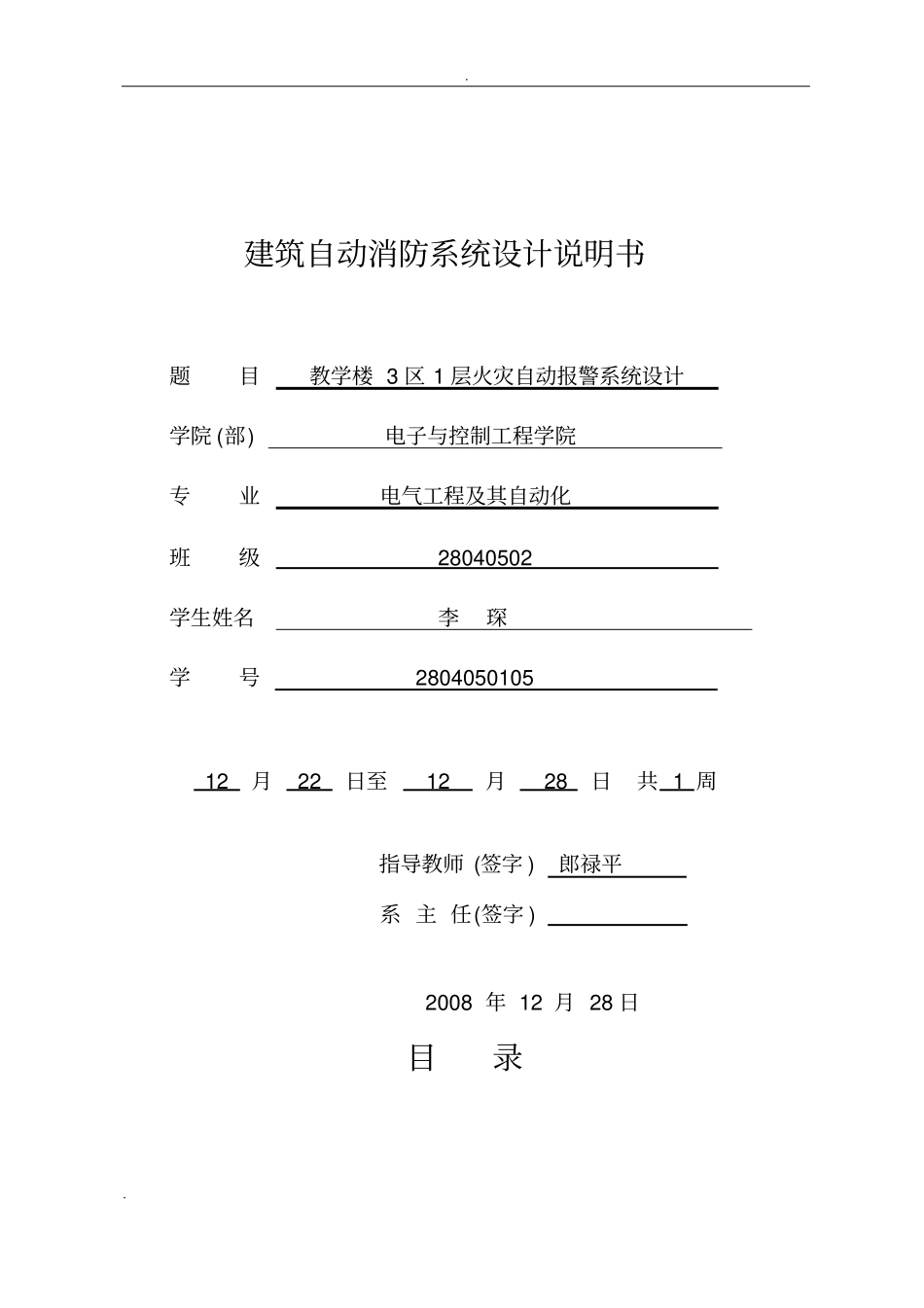

..建筑自动消防系统设计说明书题目教学楼3区1层火灾自动报警系统设计学院(部)电子与控制工程学院专业电气工程及其自动化班级28040502学生姓名李琛学号280405010512月22日至12月28日共1周指导教师(签字)郎禄平系主任(签字)2008年12月28日目录..任务书⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2一、设计概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5二、系统设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5A、系统设计原理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5B、智能二总线火灾自动报警系统⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5C、火警电话和疏导照明系统设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9D、火灾紧急广播系统设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10三、智能二总线火灾自动报警和紧急广播系统平面设计图（附图）四、智能二总线火灾自动报警和紧急广播系统图⋯⋯⋯⋯⋯⋯⋯⋯11五、元件明细表⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13六、结束语⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13七、参考资料⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13课程设计任务书..题目教学楼3区1层火灾自动报警系统设计学院(部)电子与控制工程学院专业电气工程及其自动化班级电气28040501～02学生姓名学号1月15日至12月21日共1周指导教师(签字)郎禄平系主任(签字)2008年12月5日..一、设计内容及要求1.完成智能二总线火灾自动报警系统设计；2.完成火警电话和疏散诱导照明系统设计；3.完成火灾紧急广播系统设计；4.画智能二总线火灾自动报警和紧急广播系疏散诱导照明系统平面图、系统图各一张；写设计说明书一份，。二、设计原始资料教学楼东段3区1层有办公室、值班室、计算机房、教室、和门厅等。建筑平面图由同学自己实地测量绘制。三、设计完成后提交的文件和图表1．计算说明书部分课程设计说明书应按以下格式书写：⑴设计题目名称：⑵目录及页码；⑶正文：主要完成火灾自动报警系统工程设计、火警电话的布置设计、紧急广播系统设计、应急照明系统设计等设计计算，以及设备器件和材料选择等；⑷结束语；⑸参考文献资料，最后装订成册。..2．图纸部分：画智能二总线火灾自动报警和紧急广播系统平面设计图、系统图各一张四、进程安排1周，2008.12.15～2008.12.21五、主要参考资料1.《建筑自动消防工程》，郎禄平，中国建材工业出版社，20032.《火灾自动报警系统设计规范》GB50116-983.《智能建筑实用技术》，杨绍胤，机械工业出版社，2003..一．设计概况：此设计是针对南京工业职业技术学院仙林校区图书馆的火灾自动报警系统，该楼包括电子阅览室，图书阅览室，收藏室，借阅室，服务大厅，卫生间等。其中收藏室放有贵重资料，电子阅览室放有大量电气设备，其它教室放有大量图书。而且该图书馆作为本校的主楼，楼内来往人员较多，是人数较密集的区域，所以一定要做好防火工作，保证人身安全。根据《高层民用建筑设计防火规范》规定可知该图书馆为一类建筑，防火等级为一级。图书馆的火灾报警控制系统，集火灾报警于一体，通过设置感烟探测器、手动报警按钮，火警电话等达到火灾报警的目的，然后通过设置的消防广播扬声器通报火灾情况，并通过疏散指示灯和应急照明灯指示人员疏散。系统的设计依据为《火灾自动报警系统设计规范》（GB50116—98），《民用建筑设计防火规范》（GB50045—95）。二．系统设计A.系统的工作原理安装在保护区的探测器不断的向所监视的现场发出巡测信号，监视现场的烟雾浓度等，并不断反馈给报警控制器，控制器将接收的信号与内存的正常整定值比较、判断确定火灾。当火灾发生时，发出声光报警，显示烟雾浓度，显示火灾房号的地址编码，并打印报警时间、地址等。同时向火灾现场发出警铃报警，在火灾发生楼层的上下相邻层或火灾区域的相邻区域也同时发出报警信号，以显示火灾区域。各应急疏散指示灯亮，指明疏散方向。如图所示火灾自动报警系统的工作原理图：B、火灾自动报警系统设计火灾自动报警系统是建筑智能化系统的一个子系统，它由火灾探测器，区域报警控制器，烟雾现场正常情况整定值报警显示器报警声光火警按钮火警...
