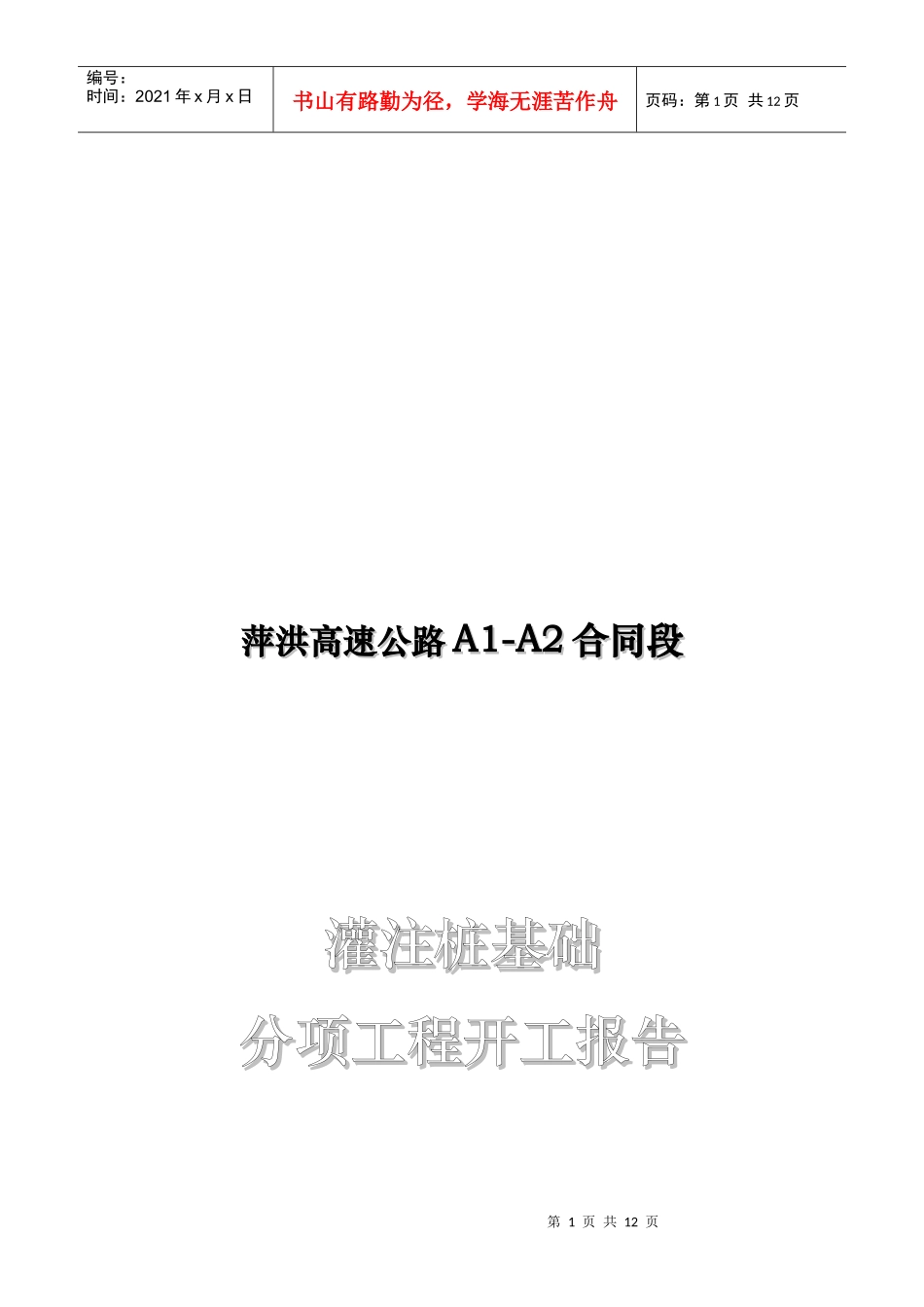

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页萍洪高速公路萍洪高速公路A1-A2A1-A2合同段合同段灌注桩基础灌注桩基础分项工程开工报告分项工程开工报告第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页路桥集团第一公路工程局路桥集团第一公路工程局萍洪高速公路总承包经理部一分部萍洪高速公路总承包经理部一分部20062006年年1212月月55日日A1-A2合同段灌注桩基础施工组织设计一、工程概况及主要工程量萍乡至上栗高速公路萍乡（青山）至妙龄段新建工程A1-A2标段位于江西省萍乡市安源经济技术开发区、上栗福田镇内，起点桩号K0+000，终点桩号K7+300，全长7.3公里，K0+538新屋里（一）分离式立交桥，孔径3-16m，桥长53米，上部结构为后张法预应力砼空心板，下部为柱式墩桩基础，肋板式台桩基础，全桥钻孔灌注桩24根，总长456米，具体工程量如下：φ1.2米16根，288米φ1.4米8根，168米二、施工进度计划（详见施工计划横道图）开工时间：2006年12月6日，完工时间：2007年4月30日。三、项目管理组织机构及人员分工（详见施工管理人员一览表）A1—A2合同段钻孔灌注桩施工由经理部统一协调管理和技术指导，桥梁施工队负责施工。四、材料、机械设备进场计划1、材料进场计划第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页(1)、钢筋:江西萍钢(2)、水泥:萍乡市正大、青峰水泥厂出产的水泥(3)、砂:万载县潭埠镇砂砾料场(4)、石料：江西萍乡市双源村石料厂2、根据该工程项目作业内容，我部已进场下列主要机械设备。详见机械设备一览表。序号设备名称规格、功率及容量单位数量计划进场时间1起重机车QY2525T辆3已进场2水泥储存罐100T/罐个2已进场3罐车6m3台2已进场4砼拖式泵HBT60C台1已进场5100KA以内交流电焊机台2已进场69m3/min以内机动空压机台1已进场7发电机组200kw台4已进场8强制式砼搅拌机50型台2已进场9冲击钻5T台6已进场10水泥混凝土拌和站HZS5050M3/H座1已进场五、资金来源计划主要来自工程动员预付款及项目自筹。六、施工技术方案根据本段高速公路的地质特点，结合桩长、桩径以及桩基位置条件，计划采用钻机冲击钻孔以及人工挖孔两种方法组织施工。（一）钻孔桩施工方法（施工工艺流程图附后）1、准备场地、测量放线钻孔桩施工前先进行场地平整，清除杂物，钻机位置处平整夯实。同时对施工用水、泥浆池位置，动力供应，砂石料场，拌和机位置，钢筋加工场地，施工便道，做统一的安排。然后根据设计图纸用全站仪现场进行桩位精确放样，在桩中心位置钉上木桩，并设四个十字交叉护桩，使对角护桩连线中心线与桩第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页位坐标点重合，放线后由主管技术人员进行复核，施工中护桩要妥善看管，不得移位和丢失。2、护筒埋设护筒埋置考虑桩位的地质和水文情况，保持护筒高出地下水位1.5m或高出地面0.3～0.5m，为避免护筒底悬空，造成塌孔、漏水、漏浆，护筒底坐在天然结实的土或夯实的粘土层上，护筒四周要回填粘土并夯实，护筒平面位置的偏差不超过5cm，护筒垂直度的偏差控制在1.0%护筒埋置深度以内。3、钻机就位：使用吊机就位，钻机必须水平牢固，冲击头中心位置准确，误差不大于±5cm。4、钻孔：冲击钻钻孔：①开孔：开钻时先在孔内灌注泥浆，泥浆比重等指标根据土层情况而定，或加入清水，用小冲程反复循环或冲击造浆。②冲程根据土层情况分别规定：一般在通过坚硬密实岩层时，采用高冲程（4～5米）。通过亚粘土、轻亚粘土等粘性土层时，采用1～1.5米的小冲程，并降低输入的泥浆稠度。③在通过漂石或岩层，如表面不平整，先投入粘土，小片石，将表面垫平，再用十字型钻锥进行冲击钻进，防止发生斜孔、坍孔事故。④注意均匀地松放钢丝绳的长度，一般在密实坚硬土层每次松绳3～5cm。注意防止松绳过少，形成“打空锤”。松绳过多，则会减小冲程，降低钻进速度，严重时使钢丝绳纠缠发生事故。⑤为正确提升钻锥的冲程，在钢丝绳上油漆长度标志或绑扎一红布条...
