汽车车身设计基础知识doc39(1)VIP免费

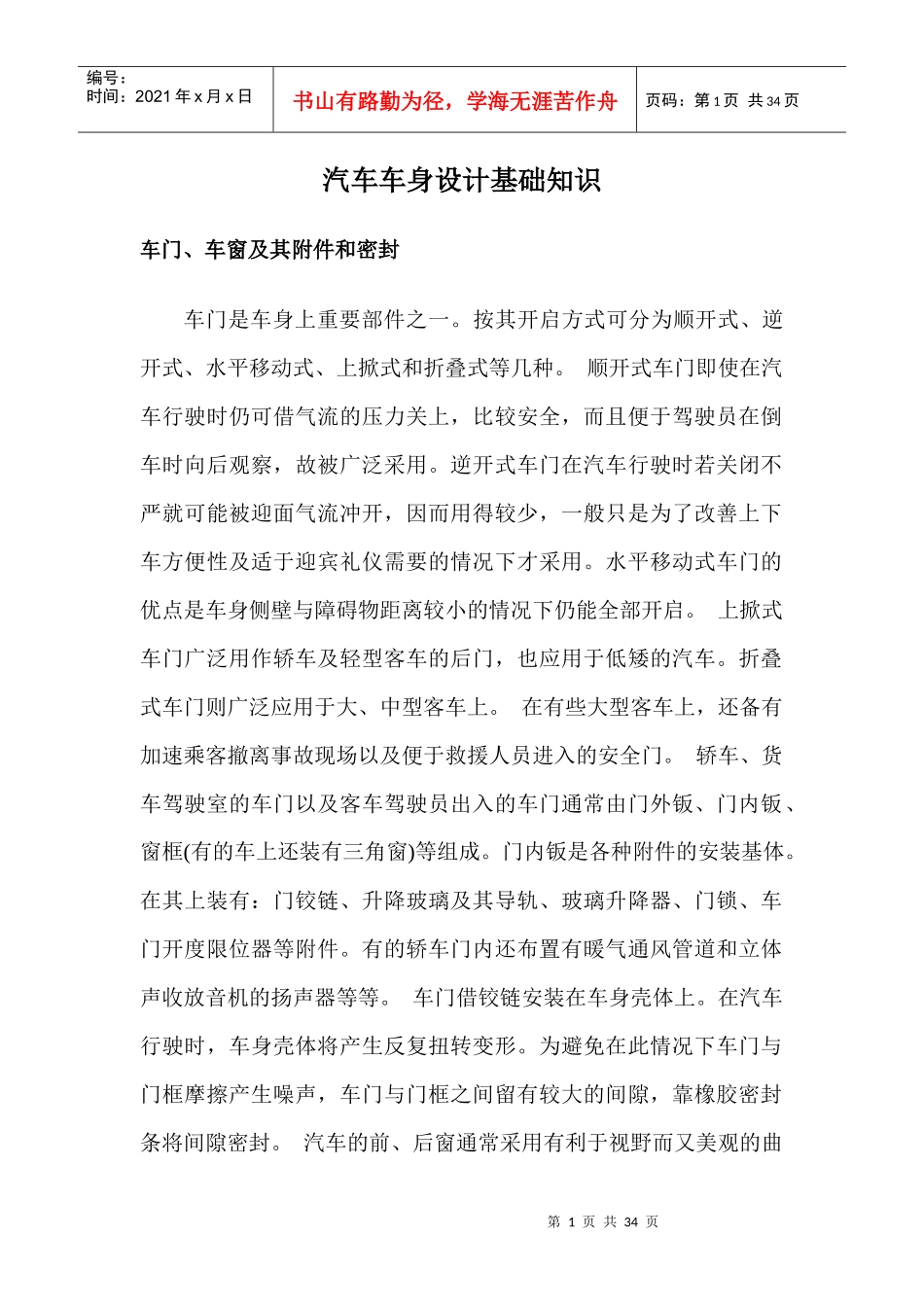

第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共34页汽车车身设计基础知识车门、车窗及其附件和密封车门是车身上重要部件之一。按其开启方式可分为顺开式、逆开式、水平移动式、上掀式和折叠式等几种。顺开式车门即使在汽车行驶时仍可借气流的压力关上，比较安全，而且便于驾驶员在倒车时向后观察，故被广泛采用。逆开式车门在汽车行驶时若关闭不严就可能被迎面气流冲开，因而用得较少，一般只是为了改善上下车方便性及适于迎宾礼仪需要的情况下才采用。水平移动式车门的优点是车身侧壁与障碍物距离较小的情况下仍能全部开启。上掀式车门广泛用作轿车及轻型客车的后门，也应用于低矮的汽车。折叠式车门则广泛应用于大、中型客车上。在有些大型客车上，还备有加速乘客撤离事故现场以及便于救援人员进入的安全门。轿车、货车驾驶室的车门以及客车驾驶员出入的车门通常由门外钣、门内钣、窗框(有的车上还装有三角窗)等组成。门内钣是各种附件的安装基体。在其上装有：门铰链、升降玻璃及其导轨、玻璃升降器、门锁、车门开度限位器等附件。有的轿车门内还布置有暖气通风管道和立体声收放音机的扬声器等等。车门借铰链安装在车身壳体上。在汽车行驶时，车身壳体将产生反复扭转变形。为避免在此情况下车门与门框摩擦产生噪声，车门与门框之间留有较大的间隙，靠橡胶密封条将间隙密封。汽车的前、后窗通常采用有利于视野而又美观的曲第2页共34页第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共34页面玻璃，借橡胶密封条嵌在窗框上或用专门的粘合剂粘贴在窗框上。为便于自然通风，汽车的侧窗玻璃通常可上、下或前、后移动。在玻璃与导轨之间装有呢绒或植绒橡胶等材料的密封槽。某些汽车的侧窗还采用有利于汽车布置的圆柱面玻璃。侧窗玻璃采用茶色或降热层可使室内保温并具有安闲宁静的舒适感。具有完善的冷气、暖气、通风及空调设备的高级客车常常将侧窗玻璃设计成不可移动的，以提高车身的密封性。汽车车身造型的演变从19世纪末到20世纪初期，汽车设计师把主要精力都用在了汽车的机械工程学的发展和革新上。到了20世纪前半期，汽车的基本构造已经全部发明出来后，汽车设计者们开始着手从汽车外部造型上进行改进，并相继引入了空气动力学、流体力学、人体工.程学以及工业造型设计(工业美学)等概念，力求让汽车能够从外形上满足各种年龄、各种阶层，甚至各种文化背景的人的不同需求，使汽车成为真正的科学与艺术相结合的最佳表现形象，最终达到最完善的境界。汽车造型师们把汽车装扮成人类的肌体。例如：汽车的眼睛--前照灯；嘴——进风口；肺--空气滤清器；血管——油路；神经一电路；心脏一发动机；胃--油箱；脚——轮胎；肌肉--机械部分。第3页共34页第2页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共34页力图将一个冷冰冰的机械注入以生命，使之具有非凡的艺术魅力，给人以美感。汽车车身形式在发展过程中主要经历了马车型汽车、箱型汽车、甲壳虫型汽车、船型汽车、鱼一、马车型汽车我国古代早有“轿车”一词，是指用骡马拉的轿子(图1-9)。当西方汽车大量进入中国时，正是封闭式方形汽车在西方流行之时。那时汽车的形状与我国古代的“轿车”相似，并与“轿车”一样让人感到荣耀。于是，人们就将当时的汽车称为轿车。最早出现的汽车，其车身造型基本上沿用了马车的形式，因此称为“无马的马车”英文名Sedan就是指欧洲贵族乘用的一种豪华马车，不仅装饰讲究，而且是封闭式的，可防风、雨和灰尘，并提高了安全度。18世纪这种车传到美国后，也只有纽约、费城等少数大城市中的富人才有资格享用。1908年福特推出T型车时，车身由原来的敞开式改为封闭式，其舒适性、安全性都有很大提高。福特将他的“封闭式汽车”(Closedcar)称为Sedan。著名的福特T型车是马车型汽车的佼佼者。二、箱型汽车美国福特汽车公司在1915年生产出一种不同于马车型的汽车，其外形特点很像一只大箱子，并装有门和窗，人们称这类车为“箱第4页共34页第3页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作...
