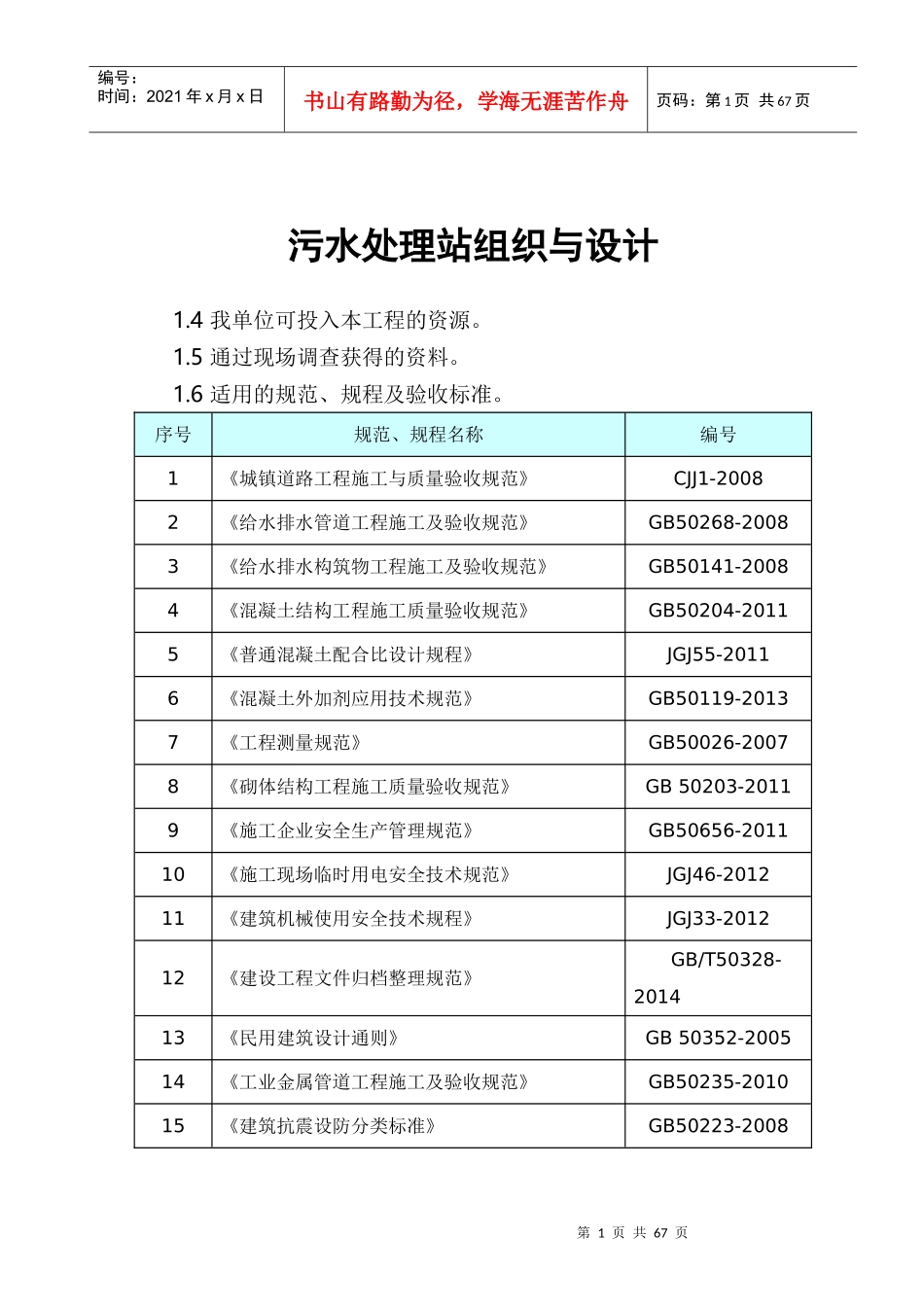

第1页共67页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共67页污水处理站组织与设计1.4我单位可投入本工程的资源。1.5通过现场调查获得的资料。1.6适用的规范、规程及验收标准。序号规范、规程名称编号1《城镇道路工程施工与质量验收规范》CJJ1-20082《给水排水管道工程施工及验收规范》GB50268-20083《给水排水构筑物工程施工及验收规范》GB50141-20084《混凝土结构工程施工质量验收规范》GB50204-20115《普通混凝土配合比设计规程》JGJ55-20116《混凝土外加剂应用技术规范》GB50119-20137《工程测量规范》GB50026-20078《砌体结构工程施工质量验收规范》GB50203-20119《施工企业安全生产管理规范》GB50656-201110《施工现场临时用电安全技术规范》JGJ46-201211《建筑机械使用安全技术规程》JGJ33-201212《建设工程文件归档整理规范》GB/T50328-201413《民用建筑设计通则》GB50352-200514《工业金属管道工程施工及验收规范》GB50235-201015《建筑抗震设防分类标准》GB50223-2008第2页共67页第1页共67页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共67页2、编制原则2.1方案优化的原则科学组织，合理安排，优化施工方案是工程施工管理的行动指南。在施工方案的编制中，各施工方案综合比选，从而选定一种较好的施工方案。2.2安全第一的原则在施工组织设计的编制中始终按照技术可靠、措施得力、确保安全的原则确定施工方案。2.3优质高效的原则“”根据质量目标，贯彻执行质量管理方针，积极推广和使用四新技术，强化标准管理，加强内部核算管理，降低工程成本，提高经济效益。2.4确保工期的原则根据招标文件工期要求，合理安排施工进度，实行网络控制，组织各工序之间的施工顺序，确保实现工期目标。2.5科学配置的原则科学配置施工要素，选派有施工经验的管理人员，组织专业化施工队伍，投入高效先进的施工设备，确保建设资金的周转使用，确保人、财、物及设备的科学合理配置。2.6合理布局的原则从合理利用临时占地、便于施工、搞好文明施工等多角度出发，合理调配工程材料进场的行进路线，合理规划办公场所、宿舍、材料堆置以及机械停置的空间布局。第3页共67页第2页共67页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共67页第二节工程简介济南市大涧沟污水处理站工程位于济南市市中区七贤街道井家沟村，东至井家沟村界、西至二环西路、南至二环南路及京沪铁路、北至京沪铁路。污水处理站南北长197-246米，东西宽78-143米。本工程施工内容包括污水处理站内所有工艺部分、建筑、结构部分、电气、自控部分，包括粗格栅及进水泵房、细格栅及沉砂池、综合生化池及回流污泥泵房、沉淀池、二级提升泵房、絮凝沉淀池、连续流砂滤池、接触消毒池、出水计量槽、污泥均质池、污泥脱水机房、加氯加药间、鼓风机房第4页共67页第3页共67页粗格栅进水泵房细格栅曝气沉砂池水解酸化池厌氧池缺氧池好氧池沉淀池二级提升泵房絮凝沉淀池连续砂滤池进水接触消毒池出水计量槽ClO2污泥脱水机房污泥均质池污泥回流泵房混合液回流污泥回流污泥外运（农肥）絮凝污泥溢流滤液编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共67页及变配电室、综合楼、传达室、大门、流量计井、实体围墙等。大涧沟污水处理站施工位置示意图第5页共67页第4页共67页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共67页污水处理工艺流程图1、粗格栅及进水泵房城市污水及厂区排水在厂内汇总后通过d1000进入粗格栅进水泵房，水中大的漂浮物被格栅拦截，经水平螺旋输送机外运。污水通过格栅后由泵提升入后续构筑物。粗格栅为地下钢筋混凝土平行渠道。进水泵房为矩形钢筋砼结构。粗格栅及进水泵房垫层采用100厚C15素砼；基础采用筏板基础，采用C30混凝土；池壁采用C30混凝土；梁、板、柱采用C30混凝土。钢筋等级：HPB300、HRB400。管材与连接：泵房进水管采用钢筋混凝土管，由市政管网接入；排水管为焊接钢管；泵房出水管采用焊接钢管。除注明和必须采用法兰连接外，采用焊接连接。剩余污泥第6页共67页第5页共67页...
