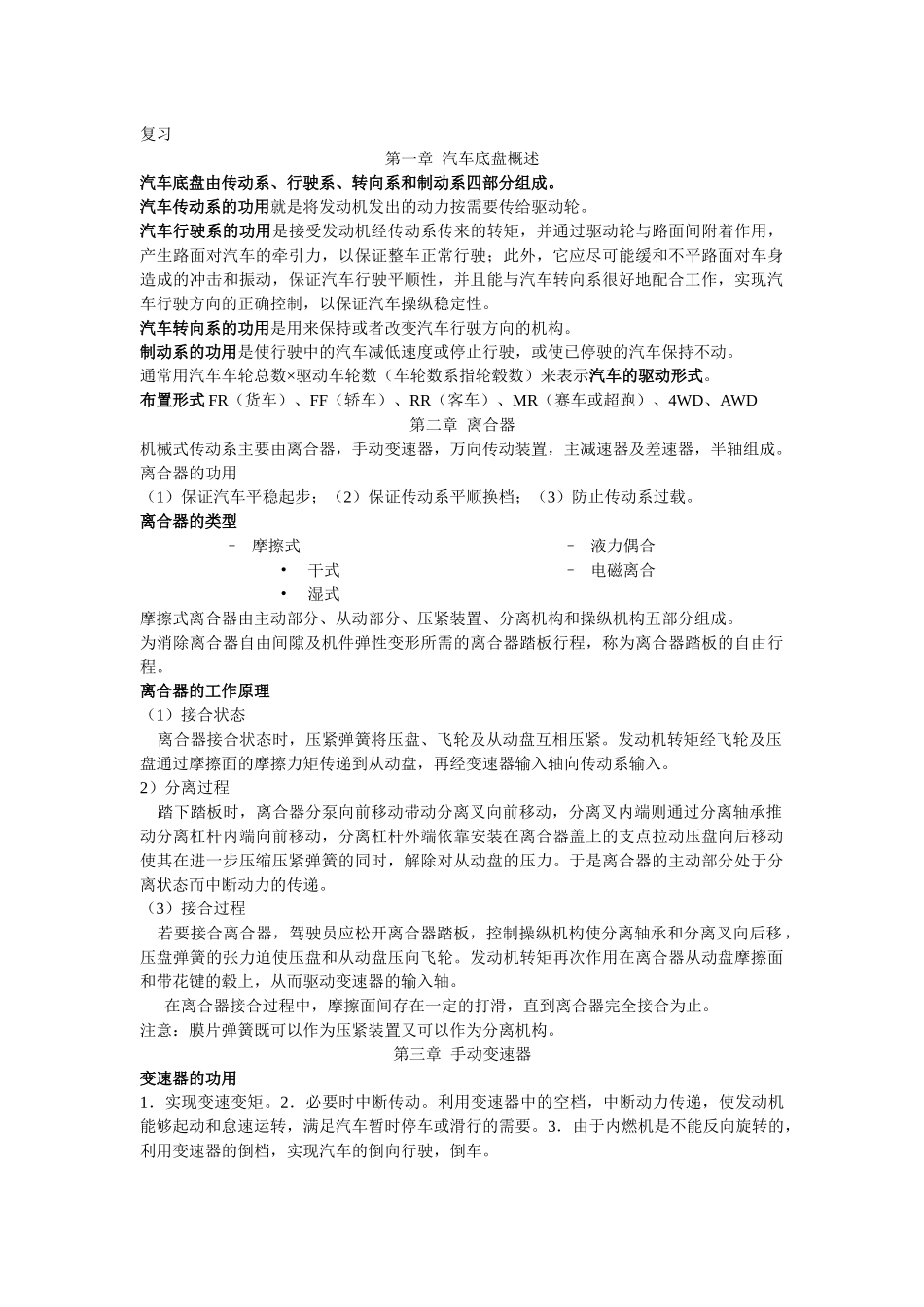

复习第一章汽车底盘概述汽车底盘由传动系、行驶系、转向系和制动系四部分组成。汽车传动系的功用就是将发动机发出的动力按需要传给驱动轮。汽车行驶系的功用是接受发动机经传动系传来的转矩，并通过驱动轮与路面间附着作用，产生路面对汽车的牵引力，以保证整车正常行驶；此外，它应尽可能缓和不平路面对车身造成的冲击和振动，保证汽车行驶平顺性，并且能与汽车转向系很好地配合工作，实现汽车行驶方向的正确控制，以保证汽车操纵稳定性。汽车转向系的功用是用来保持或者改变汽车行驶方向的机构。制动系的功用是使行驶中的汽车减低速度或停止行驶，或使已停驶的汽车保持不动。通常用汽车车轮总数×驱动车轮数（车轮数系指轮毂数）来表示汽车的驱动形式。布置形式FR（货车）、FF（轿车）、RR（客车）、MR（赛车或超跑）、4WD、AWD第二章离合器机械式传动系主要由离合器，手动变速器，万向传动装置，主减速器及差速器，半轴组成。离合器的功用（1）保证汽车平稳起步；（2）保证传动系平顺换档；（3）防止传动系过载。离合器的类型–摩擦式•干式•湿式–液力偶合–电磁离合摩擦式离合器由主动部分、从动部分、压紧装置、分离机构和操纵机构五部分组成。为消除离合器自由间隙及机件弹性变形所需的离合器踏板行程，称为离合器踏板的自由行程。离合器的工作原理（1）接合状态离合器接合状态时，压紧弹簧将压盘、飞轮及从动盘互相压紧。发动机转矩经飞轮及压盘通过摩擦面的摩擦力矩传递到从动盘，再经变速器输入轴向传动系输入。2）分离过程踏下踏板时，离合器分泵向前移动带动分离叉向前移动，分离叉内端则通过分离轴承推动分离杠杆内端向前移动，分离杠杆外端依靠安装在离合器盖上的支点拉动压盘向后移动使其在进一步压缩压紧弹簧的同时，解除对从动盘的压力。于是离合器的主动部分处于分离状态而中断动力的传递。（3）接合过程若要接合离合器，驾驶员应松开离合器踏板，控制操纵机构使分离轴承和分离叉向后移，压盘弹簧的张力迫使压盘和从动盘压向飞轮。发动机转矩再次作用在离合器从动盘摩擦面和带花键的毂上，从而驱动变速器的输入轴。在离合器接合过程中，摩擦面间存在一定的打滑，直到离合器完全接合为止。注意：膜片弹簧既可以作为压紧装置又可以作为分离机构。第三章手动变速器变速器的功用1．实现变速变矩。2．必要时中断传动。利用变速器中的空档，中断动力传递，使发动机能够起动和怠速运转，满足汽车暂时停车或滑行的需要。3．由于内燃机是不能反向旋转的，利用变速器的倒档，实现汽车的倒向行驶，倒车。变速器的分类按传动比变化方式分类（1）有级变速器（2）无级变速器（3）综合式变速器按操纵方式不同分类（1）手动变速器（2）自动变速器（3）半自动变速器手动变速器（MT）分类（1）按齿轮传动方式分两轴式和三轴式（FR）（2）按齿轮啮合方式分滑动选择式、结合套式和同步啮合式。变速变矩原理单级齿轮传动的传动比多级齿轮传动的传动比当i>1时，为降速增扭传动，其档位称为降速档；当i<1时，为增速降扭传动，其档位称为超速档；当i=1时，为等速等扭传动，其档位称为直接档。掌握两轴和三轴式手动变速器的组成、传动原理和传动路线两轴包括输入轴和输出轴，三轴包括输入轴（一轴）、输出轴（二轴）和中间轴（三轴）同步器同步器的功用是使接合套与待接合的齿圈二者之间迅速达到同步，并阻止二者在同步前进入啮合；消除换档时的冲击，缩短换档时间；简化换档过程，使换档操作简捷而轻便。锁环式惯性同步器主要由同步器花键毂、接合套、两个锁环（也称同步环）、三个滑块和滑块弹簧等组成。惯性锁销式同步器主要由两个摩擦锥环、三个均布的锁销和定位销、接合套及花键毂等组成。变速器操纵机构的功用是保证驾驶员根据使用条件，准确可靠地使变速器挂入所需要的档位工作，并可随时使之退入空档。对变速器操纵机构的要求（1）能防止变速器自动换档和自动脱档，为此，在操纵机构中应设有自锁装置。（2）能保证变速器不会同时挂入两个档位，为此，在操纵机构中应设有互锁装置。（3）能防止误挂倒档，为此，在操纵机构中应设有倒档锁装置。变速器操纵机构的类型（1）直接操纵式...
