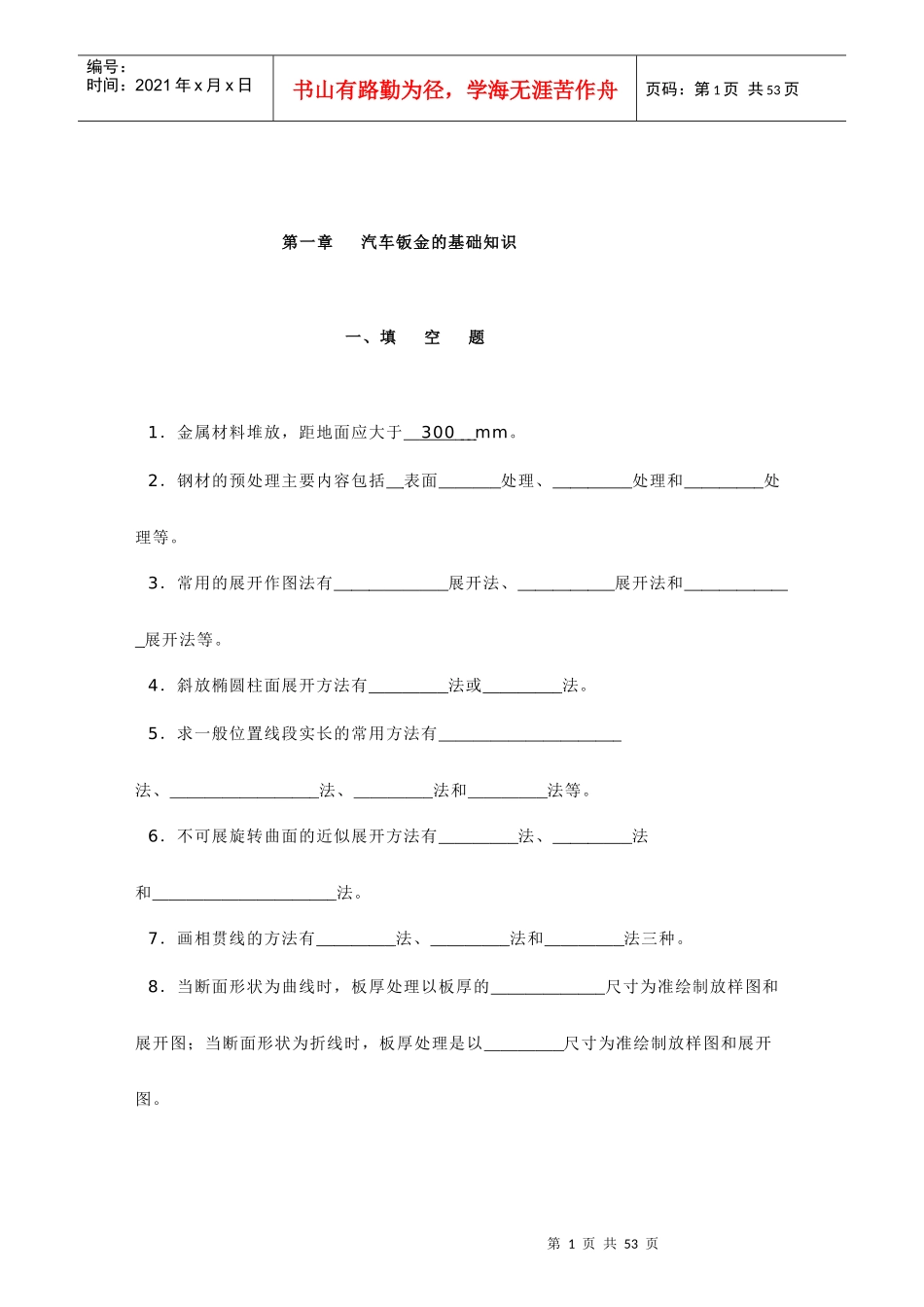

第1页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共53页第一章汽车钣金的基础知识一、填空题1．金属材料堆放，距地面应大于300mm。2．钢材的预处理主要内容包括表面处理、处理和处理等。3．常用的展开作图法有展开法、展开法和展开法等。4．斜放椭圆柱面展开方法有法或法。5．求一般位置线段实长的常用方法有法、法、法和法等。6．不可展旋转曲面的近似展开方法有法、法和法。7．画相贯线的方法有法、法和法三种。8．当断面形状为曲线时，板厚处理以板厚的尺寸为准绘制放样图和展开图；当断面形状为折线时，板厚处理是以尺寸为准绘制放样图和展开图。第2页共53页第1页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共53页二、是非题1．应力的单位为Pa。（）2．强度是指金属材料在外力作用下产生永久变形而不被破坏的能力。（）3．金属材料的塑性越好，越有利于成形加工。（）4．镀层钢板为有色金属。（）5．薄钢板是指厚度≤4mm的钢板。（）6．对于表层氧化生锈的钢材，在使用前应进行除锈处理。（）7．只有当柱状形体的所有彼此平行的素线都平行某个投影面时，才可用平行线法展开。（）8．平行线展开法也可展开锥面。（）9．三角线展开法，可用来展开一切可展曲面。（）10．断面形状为曲线时，下料的展开长度应以里皮的展开长度为准。（）11．断面形状为折线时，下料的展开长度应以中心层的展开长度为准。（）12．不开坡口的构件，展开图上各处的高度应以接触部位的高度为准。（）13．放样图的比例是1:1。（）14．放样划线时垂直线可以用量角器或直角尺画出。（）三、选择题1．棱柱面和圆柱面常用（）展开。第3页共53页第2页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共53页A、三角线法B、放射线法C、平行线法2．圆锥面和棱锥面常用（）展开。A、三角线法B、平行线法C、放射线法3．球面的近似展开方法是（）。A、平行线法B、纬线法C、三角线法4．“天圆地方”构件常用的展开方法是（）。A、平行线法B、三角线法C、纬线法D、放射线法5．断面形状为曲线时的板厚处理方法是以（）尺寸为准绘制放样图和展开图。A、中心层B、里皮尺寸C、外皮尺寸6．施工图的比例是（）。A、1:1B、2:1C、按构件形状和大小进行放大或缩小7．放样图的比例是（）。A、1:1B、2:1C、按构件形状和大小进行放大或缩小四、名词解释1．力学性能2．强度3．抗拉强度4．塑性第4页共53页第3页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共53页5．硬度6．展开图7．放样图五、问答题1．钣金常用基本展开方法有哪几种？2．试述平行线展开法原理和适用范围。3．试述放射线展开法原理和适用范围。4．汽车钣金常用的金属材料有哪些？5．试述三角线展开法原理和适用范围。6．试述断面形状为曲线和折线时的板厚处理原则。7．试述常用的三角线、放射线、平行线三种展开作图法的关系。8．试述焊接接口不开坡口和开坡口时的板厚处理原则。第5页共53页第4页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共53页9．施工图和放样图有哪些区别？10．放样划线的基本规则有哪些？11．求一块板厚2mm，长度为2m，宽度为1m的碳素薄钢板的质量。12．求下图所示里弯折成正五边形框架的下料及切口尺寸。（已知尺寸如图所示）。13．求下图所示里弯折成方框架各角呈圆弧形切口下料尺寸。已知A＝600mm；B＝340mm；角钢为5×50。六、作图题1．作下图所示两节直角圆管弯头的展开图。2．分别用直角三角形法、直角梯形法求下图所示线段ab的实长。3．分别用旋转法、换面法求下图所示线段ab的实长。4．用放射线展开法作出下图所示斜截四棱锥面零件的展开图。第6页共53页第5页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共53页5．将下图所示零件经板厚处理后画出它的放样图和展开图（不开坡口）。6．用适当方法求作下图所示构件的相贯线。7．用适当方法求作下图所示构件的相贯线。第二章加工成形一、填空题1．矫正是指消除金属板材、型材的、或等缺陷的工艺。2．任...
