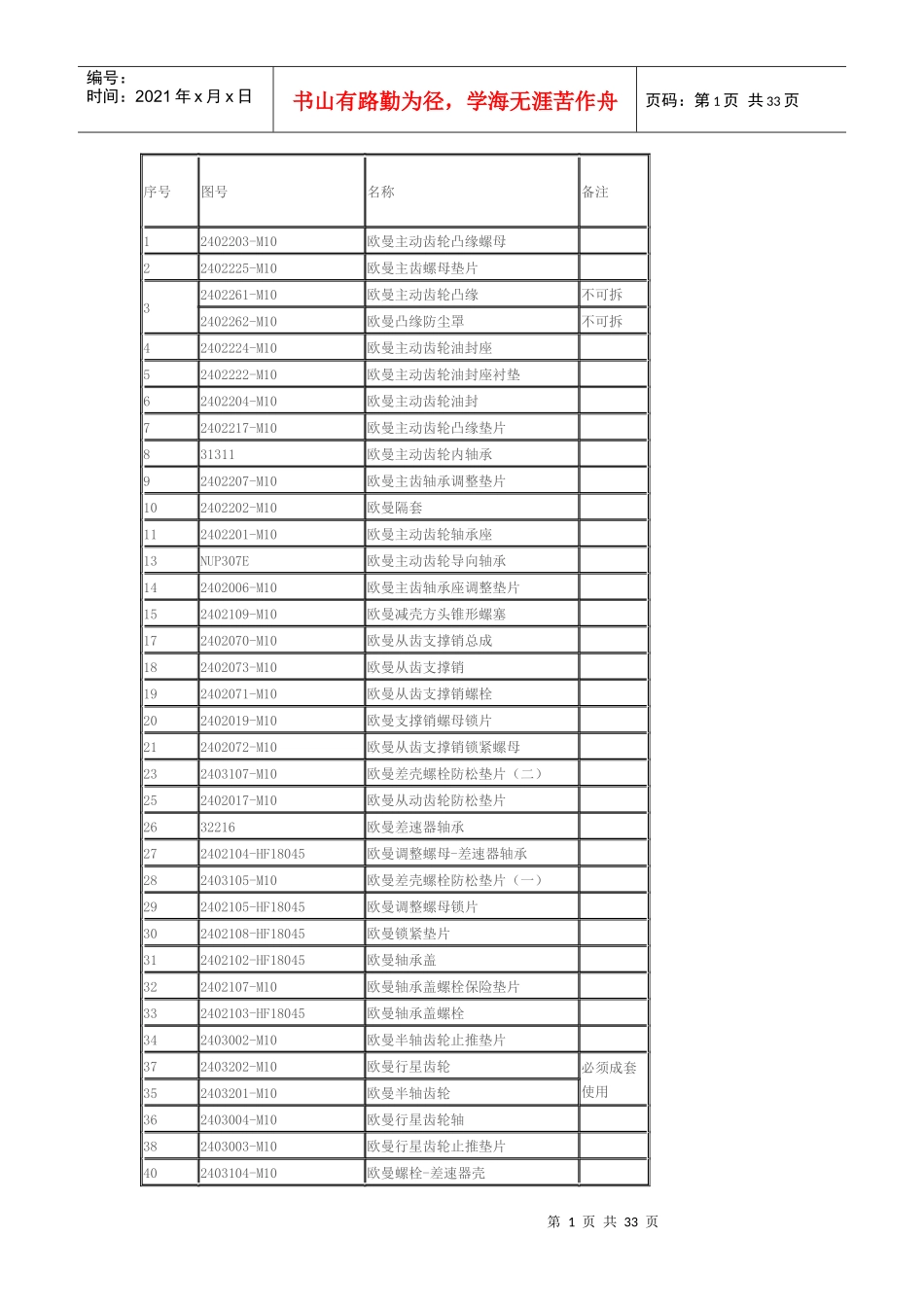

第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共33页序号图号名称备注12402203-M10欧曼主动齿轮凸缘螺母22402225-M10欧曼主齿螺母垫片32402261-M10欧曼主动齿轮凸缘不可拆2402262-M10欧曼凸缘防尘罩不可拆42402224-M10欧曼主动齿轮油封座52402222-M10欧曼主动齿轮油封座衬垫62402204-M10欧曼主动齿轮油封72402217-M10欧曼主动齿轮凸缘垫片831311欧曼主动齿轮内轴承92402207-M10欧曼主齿轴承调整垫片102402202-M10欧曼隔套112402201-M10欧曼主动齿轮轴承座13NUP307E欧曼主动齿轮导向轴承142402006-M10欧曼主齿轴承座调整垫片152402109-M10欧曼减壳方头锥形螺塞172402070-M10欧曼从齿支撑销总成182402073-M10欧曼从齿支撑销192402071-M10欧曼从齿支撑销螺栓202402019-M10欧曼支撑销螺母锁片212402072-M10欧曼从齿支撑销锁紧螺母232403107-M10欧曼差壳螺栓防松垫片（二）252402017-M10欧曼从动齿轮防松垫片2632216欧曼差速器轴承272402104-HF18045欧曼调整螺母-差速器轴承282403105-M10欧曼差壳螺栓防松垫片（一）292402105-HF18045欧曼调整螺母锁片302402108-HF18045欧曼锁紧垫片312402102-HF18045欧曼轴承盖322402107-M10欧曼轴承盖螺栓保险垫片332402103-HF18045欧曼轴承盖螺栓342403002-M10欧曼半轴齿轮止推垫片372403202-M10欧曼行星齿轮必须成套使用352403201-M10欧曼半轴齿轮362403004-M10欧曼行星齿轮轴382403003-M10欧曼行星齿轮止推垫片402403104-M10欧曼螺栓-差速器壳第2页共33页第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共33页422402004-M10欧曼螺栓-从动齿轮43Q5005050欧曼开口销442403103-M10欧曼螺母-差速器壳45Q341B14欧曼螺母-从动齿轮46Q150B1245欧曼轴承座螺栓47Q340B12欧曼轴承座螺栓螺母48Q150B0816欧曼调整锁片螺栓492400015-HF18045欧曼减壳螺栓50Q40514欧曼弹簧垫圈16/312402100-M10欧曼主减速器壳总成12/412402250-M10欧曼主从动齿轮组件24/392403100-M10欧曼差速器壳总成2403200-M10欧曼侧卫齿组件3104100-HF18040FTD欧曼后轮鼓带制动鼓总成2402000-M10欧曼主减速器总成2402200-M10欧曼主动齿轮总成2402260-M10欧曼主动齿轮凸缘总成2403000-M10欧曼差速器总成二、后桥组件第3页共33页第2页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共33页序号图号名称备注513104104-HF17030欧曼后轮毂内油封523104102-HF17030FT欧曼后制动鼓5333116欧曼轴承543104101-HF18040FTB欧曼后轮毂5533114欧曼轴承562400001-HF18040欧曼轮毂轴承锁紧螺母572400003-HF18040欧曼锁止垫圈582400019-HF16030FTA欧曼后桥半轴螺栓59Q40510欧曼弹簧垫圈602400009-HF18040FT欧曼半轴油封61Q150B0616欧曼小六角头螺栓62Q40306欧曼弹簧垫圈633104111-HF17030FTA欧曼轮胎螺栓64Q30020欧曼轮胎螺母653104112-HF17030FTA欧曼后轮毂内螺母第4页共33页第3页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共33页662400005-HF18040FTC欧曼半轴（左）672400006-HF18040FTC欧曼半轴（右）683502100-HF17030FT欧曼后制动器总成(左)693502200-HF17030FT欧曼后制动器总成(右)70Q151B1450欧曼制动器底板螺栓71Q341B14欧曼螺母72Q40514欧曼弹簧垫圈732400029-HF17030G欧曼气制动支架（左）742400031-HF17030G欧曼气制动支架（右）753519100-HF17030FTA欧曼制动气室总成（左）763519200-HF17030FTA欧曼制动气室总成（右）772401008-HF15015欧曼加油塞782400046-HF15015欧曼加油塞密封垫圈79Q150B1640欧曼气制动支架固定螺栓80Q40516欧曼弹簧垫圈81Q901欧曼常开式通气塞822401000-HF18040FTD欧曼后桥壳总成832400021-HF18040欧曼油封衬套84Q62316欧曼放油塞852400047-HF15015欧曼放油塞密封垫圈V一、后桥制动器第5页共33页第4页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共33页序号图号名称备注1AK99112340006欧曼制动鼓4AK880340018欧曼制动器防尘罩8HFF3519012CKGF欧曼制动底板（左）8HFF3519013CKGF欧曼制动底板（右）8HFF3502121CK1G(...
