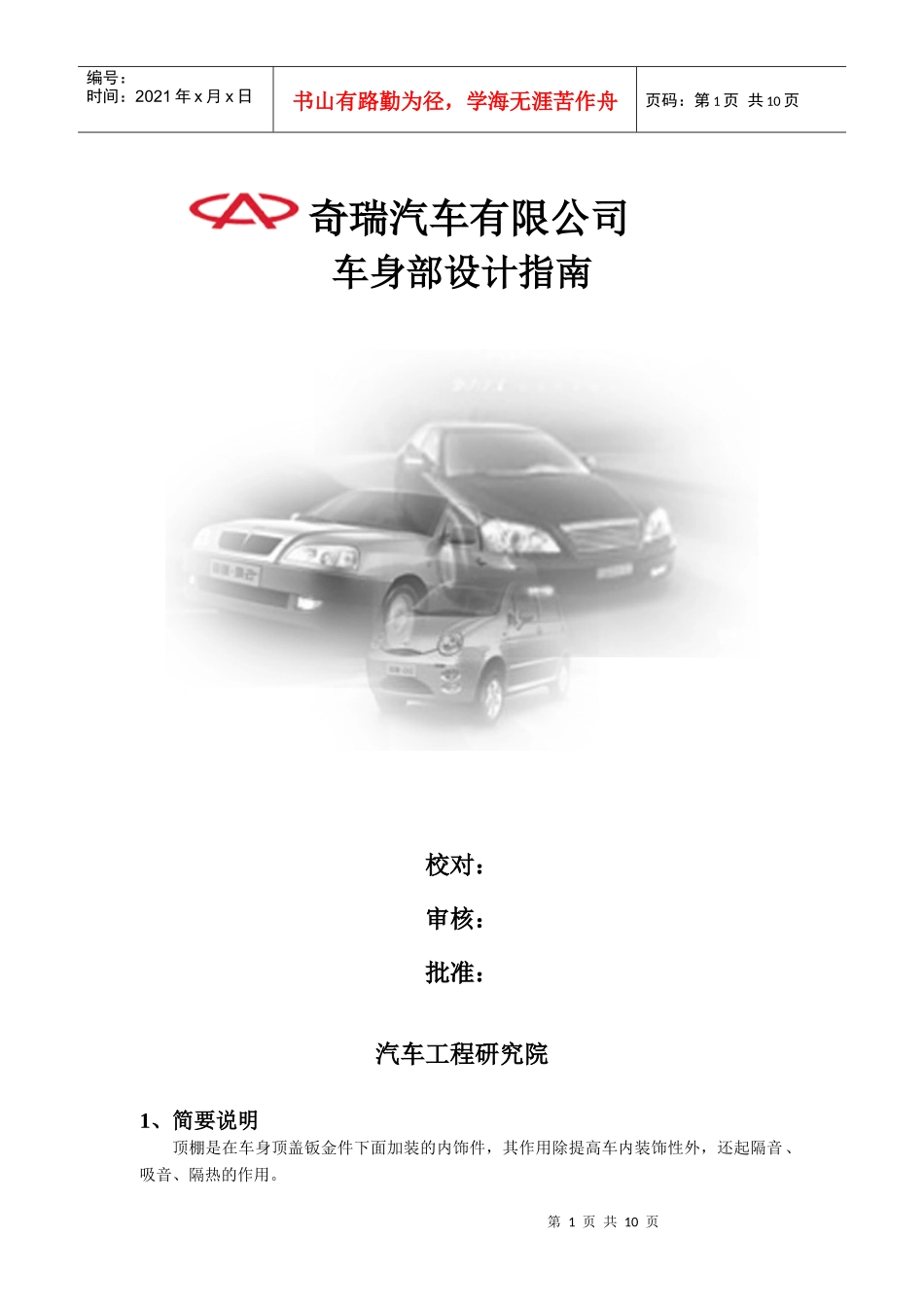

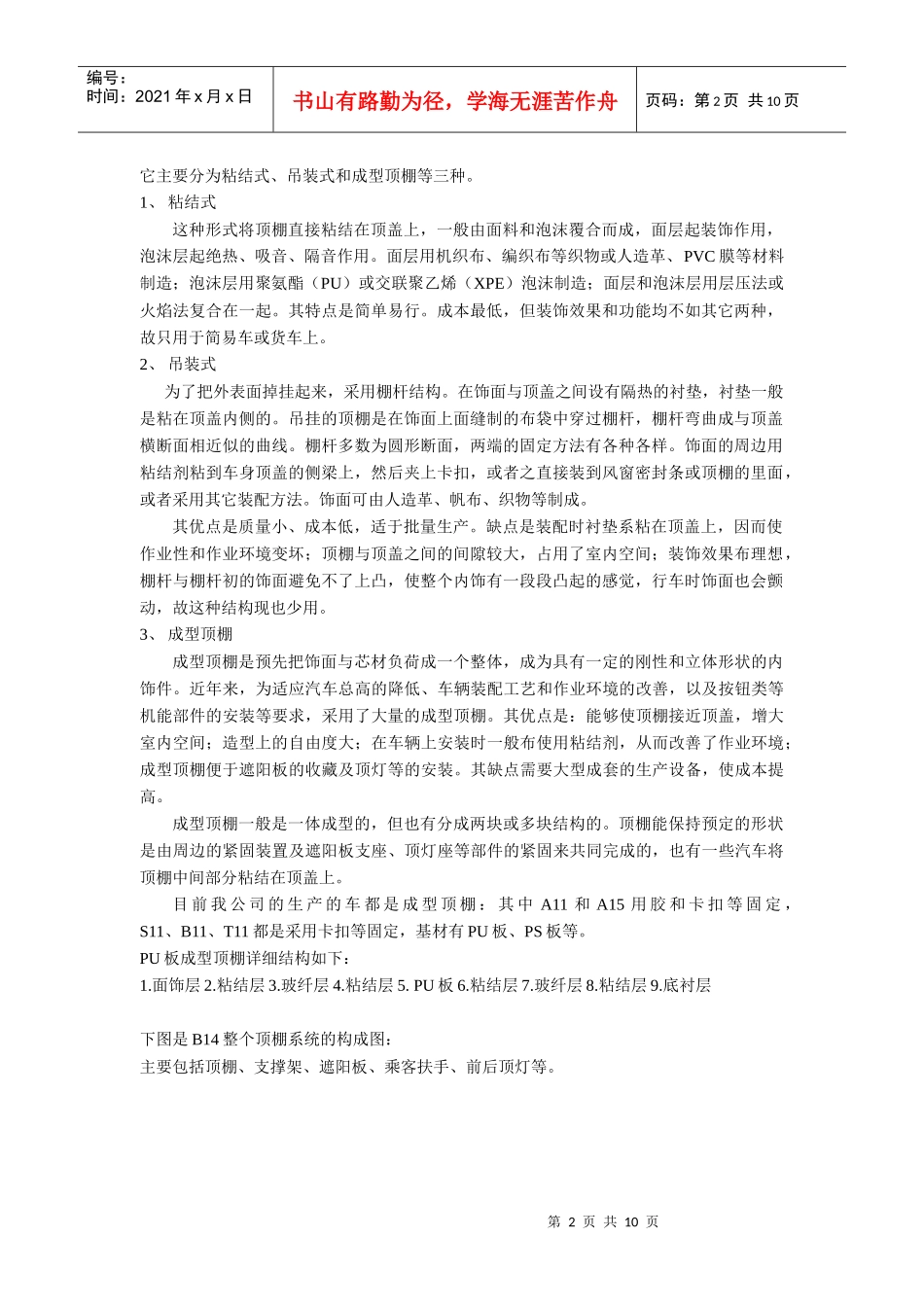

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页奇瑞汽车有限公司车身部设计指南校对：审核：批准：汽车工程研究院1、简要说明顶棚是在车身顶盖钣金件下面加装的内饰件，其作用除提高车内装饰性外，还起隔音、吸音、隔热的作用。第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页它主要分为粘结式、吊装式和成型顶棚等三种。1、粘结式这种形式将顶棚直接粘结在顶盖上，一般由面料和泡沫覆合而成，面层起装饰作用，泡沫层起绝热、吸音、隔音作用。面层用机织布、编织布等织物或人造革、PVC膜等材料制造；泡沫层用聚氨酯（PU）或交联聚乙烯（XPE）泡沫制造；面层和泡沫层用层压法或火焰法复合在一起。其特点是简单易行。成本最低，但装饰效果和功能均不如其它两种，故只用于简易车或货车上。2、吊装式为了把外表面掉挂起来，采用棚杆结构。在饰面与顶盖之间设有隔热的衬垫，衬垫一般是粘在顶盖内侧的。吊挂的顶棚是在饰面上面缝制的布袋中穿过棚杆，棚杆弯曲成与顶盖横断面相近似的曲线。棚杆多数为圆形断面，两端的固定方法有各种各样。饰面的周边用粘结剂粘到车身顶盖的侧梁上，然后夹上卡扣，或者之直接装到风窗密封条或顶棚的里面，或者采用其它装配方法。饰面可由人造革、帆布、织物等制成。其优点是质量小、成本低，适于批量生产。缺点是装配时衬垫系粘在顶盖上，因而使作业性和作业环境变坏；顶棚与顶盖之间的间隙较大，占用了室内空间；装饰效果布理想，棚杆与棚杆初的饰面避免不了上凸，使整个内饰有一段段凸起的感觉，行车时饰面也会颤动，故这种结构现也少用。3、成型顶棚成型顶棚是预先把饰面与芯材负荷成一个整体，成为具有一定的刚性和立体形状的内饰件。近年来，为适应汽车总高的降低、车辆装配工艺和作业环境的改善，以及按钮类等机能部件的安装等要求，采用了大量的成型顶棚。其优点是：能够使顶棚接近顶盖，增大室内空间；造型上的自由度大；在车辆上安装时一般布使用粘结剂，从而改善了作业环境；成型顶棚便于遮阳板的收藏及顶灯等的安装。其缺点需要大型成套的生产设备，使成本提高。成型顶棚一般是一体成型的，但也有分成两块或多块结构的。顶棚能保持预定的形状是由周边的紧固装置及遮阳板支座、顶灯座等部件的紧固来共同完成的，也有一些汽车将顶棚中间部分粘结在顶盖上。目前我公司的生产的车都是成型顶棚：其中A11和A15用胶和卡扣等固定，S11、B11、T11都是采用卡扣等固定，基材有PU板、PS板等。PU板成型顶棚详细结构如下：1.面饰层2.粘结层3.玻纤层4.粘结层5.PU板6.粘结层7.玻纤层8.粘结层9.底衬层下图是B14整个顶棚系统的构成图：主要包括顶棚、支撑架、遮阳板、乘客扶手、前后顶灯等。第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页2、设计构想顶棚是车内部的一个大型覆盖件，和它配合的件很多，如立柱护板、遮阳板、乘客扶手、前后顶灯、天窗等，因此在设计初期对边界的确认非常重要，另外因顶棚是一个外观件，其表面的颜色纹理需与整车内饰的风格相匹配，其开发流程一般如下：造型－A面设计－结构设计－模具开发－样件匹配。结构设计周期一般为1－2个月，树脂模具的设计制作周期一般为1－1.5个月，金属模具设计制作周期一般为3－4个月。在产品开发初期，一般先做树脂模具，在尺寸匹配确认后，再开金属模具。2.1人机工程分析头部空间的校核：以95%的人体头部包络线进行评价，通过测量车身室内顶棚表面或凸起平面的标准切点到头部位置包络线的切线间的距离而得到头部间隙目标值/经验值：前座头部间隙大于50mm，后座头部间隙大于30mm。2.2间隙、台阶、公差分析1）顶棚和固定卡扣的配合2）顶棚与A、B、C柱护板的配合3）顶棚与门洞密封条的配合4）顶棚与乘客扶手的配合5）顶棚和前后顶灯的配合6）顶棚和遮阳板的配合7）顶棚和前后风挡玻璃配合第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页8）顶棚和天窗的配合标值/经验值：1）卡扣要卡紧顶棚和钣金，0间隙配合...
