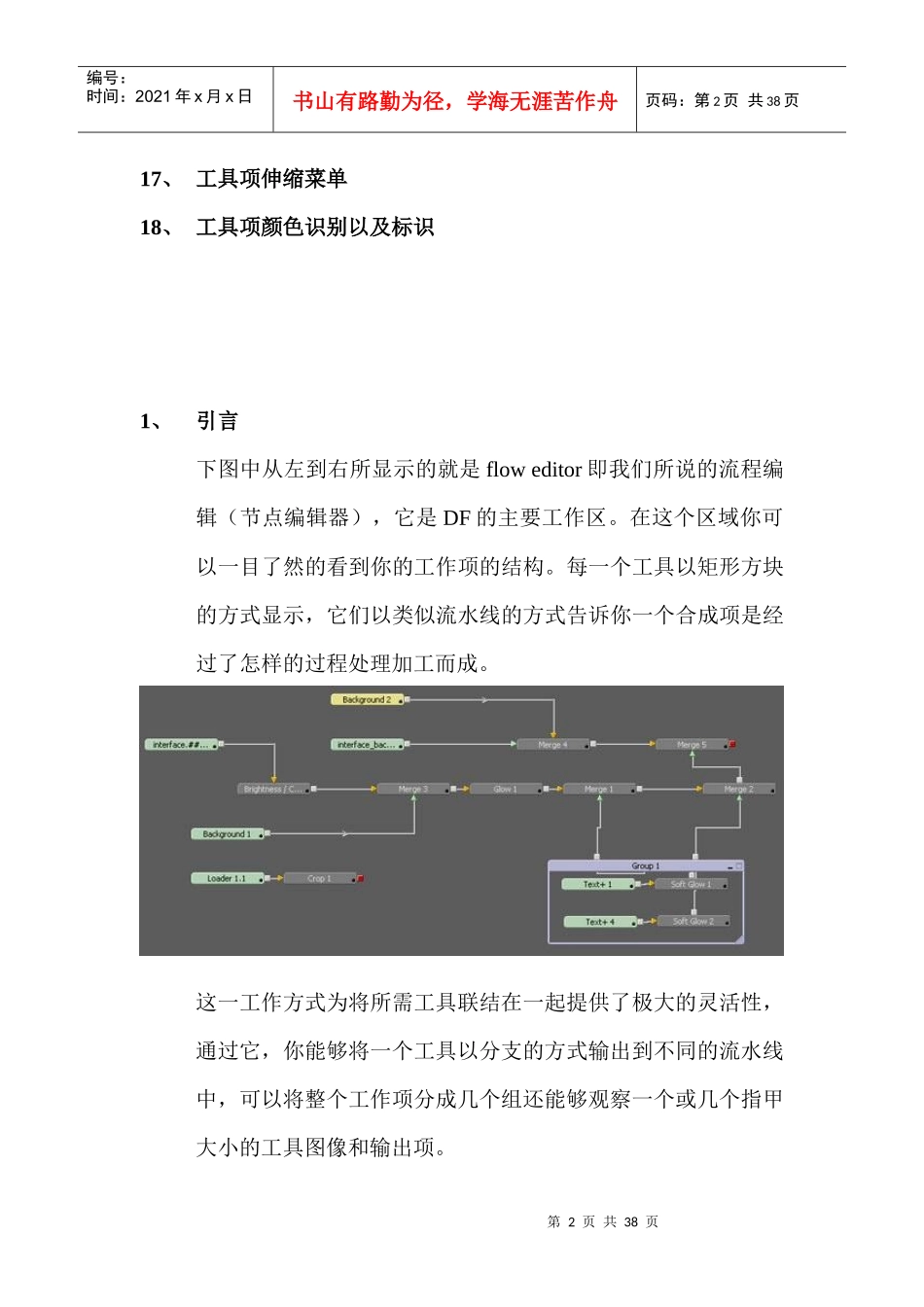

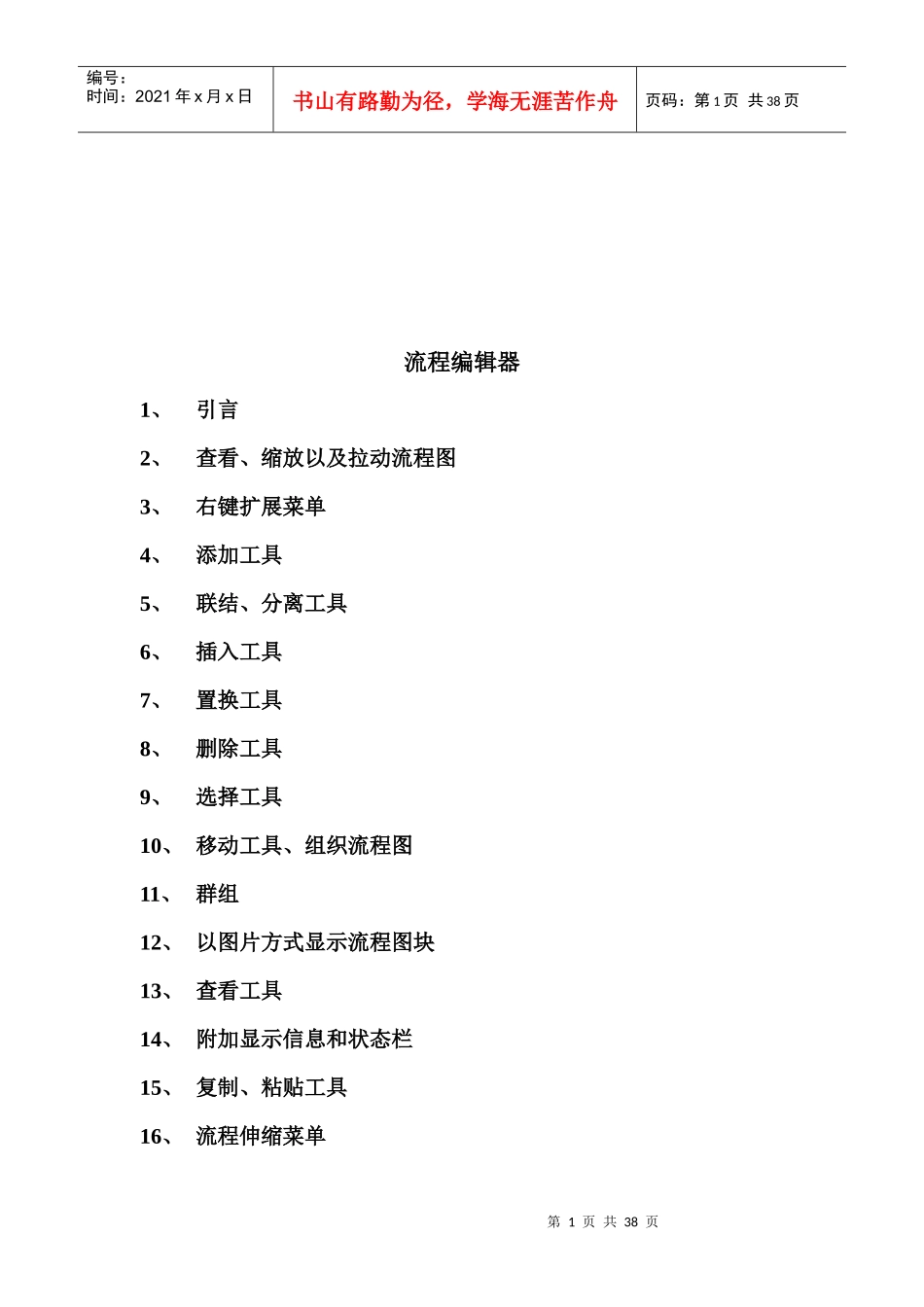

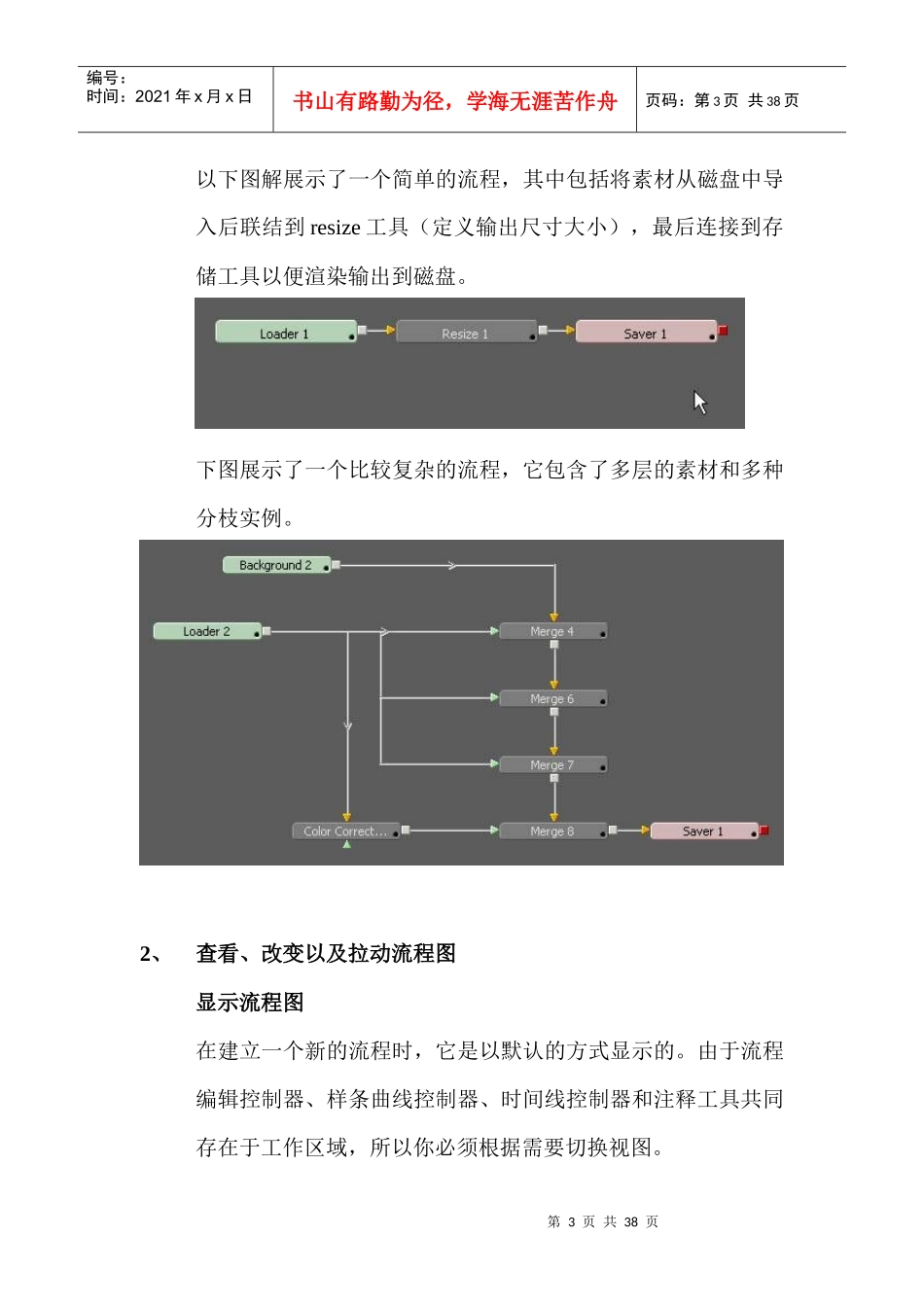

第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共38页流程编辑器1、引言2、查看、缩放以及拉动流程图3、右键扩展菜单4、添加工具5、联结、分离工具6、插入工具7、置换工具8、删除工具9、选择工具10、移动工具、组织流程图11、群组12、以图片方式显示流程图块13、查看工具14、附加显示信息和状态栏15、复制、粘贴工具16、流程伸缩菜单第2页共38页第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共38页17、工具项伸缩菜单18、工具项颜色识别以及标识1、引言下图中从左到右所显示的就是floweditor即我们所说的流程编辑（节点编辑器），它是DF的主要工作区。在这个区域你可以一目了然的看到你的工作项的结构。每一个工具以矩形方块的方式显示，它们以类似流水线的方式告诉你一个合成项是经过了怎样的过程处理加工而成。这一工作方式为将所需工具联结在一起提供了极大的灵活性，通过它，你能够将一个工具以分支的方式输出到不同的流水线中，可以将整个工作项分成几个组还能够观察一个或几个指甲大小的工具图像和输出项。第3页共38页第2页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共38页以下图解展示了一个简单的流程，其中包括将素材从磁盘中导入后联结到resize工具（定义输出尺寸大小），最后连接到存储工具以便渲染输出到磁盘。下图展示了一个比较复杂的流程，它包含了多层的素材和多种分枝实例。2、查看、改变以及拉动流程图显示流程图在建立一个新的流程时，它是以默认的方式显示的。由于流程编辑控制器、样条曲线控制器、时间线控制器和注释工具共同存在于工作区域，所以你必须根据需要切换视图。第4页共38页第3页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共38页当软件界面显示的不是流程编辑控制器的时候，你可以通过选择工作区域顶端的“flow”或者在键盘上按“F5”来实现当“flow”被激活时，界面周围的边框显示为黄色。改变流程工作区域大小要改变流程工作区域的大小，你可以将鼠标放在流程图和显示区域的边缘突起部分，点击并按住鼠标右键上下移动改变显示区和流程区的大小。拉动流程图拉动查看流程图的方法：按住鼠标中键、拖拉鼠标观察。缩放流程图通过以下几种方法可以缩放流程图（但不会改变工作区域的大小）：第5页共38页第4页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共38页拖拉鼠标将鼠标指针放在流程图工作区域，同时按住鼠标中键和左键，左右滑动可以缩放流程图。点击鼠标将鼠标指针放在流程图上，按住鼠标中键，点击左键放大，点击右键缩小。键盘按住数字键盘上的“＋”或“—”键，这是流程图的缩放功能被激活，按“ＣＴＲＬ１”设置成默认值，“ＣＴＲＬ－Ｆ”为自适应显示，或者选择工具项使它进入观察范围。3、扩展菜单流程编辑控制器中有两种扩展菜单：它们是工具扩展菜单和流程扩展菜单。这两种菜单的大多数功能相近。流程扩展菜单在流程图工作区域的空闲地带点击右键将显示一个扩展菜单，其中包括通常的用于设置流程图显示方式的选项和功能。第6页共38页第5页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共38页工具扩展菜单在流程如中的工具模块上点击右键将显示工具扩展菜单，菜单包括所选择工具的选项和特定的功能。第7页共38页第6页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共38页扩展菜单上更多的使用细节我们将在这一章最后的章节中涉及。4、添加工具由于在新建立一个工作流程的时候没有添加工具或导入项，所以这时的流程工作区域是空的。下面我们将讲述如何在工作项目中添加工具以及使用流程图开始工作。从主菜单添加工具DF界面的最上方的“tools”菜单中包含了每一个简单可用工具，它们按不同类别排列在一起。如果要添加某一个工具到流程中，第8页共38页第7页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共38页只需从这个菜单中选择所需的工具即可。这时，如果流程中有一个工具模块...
