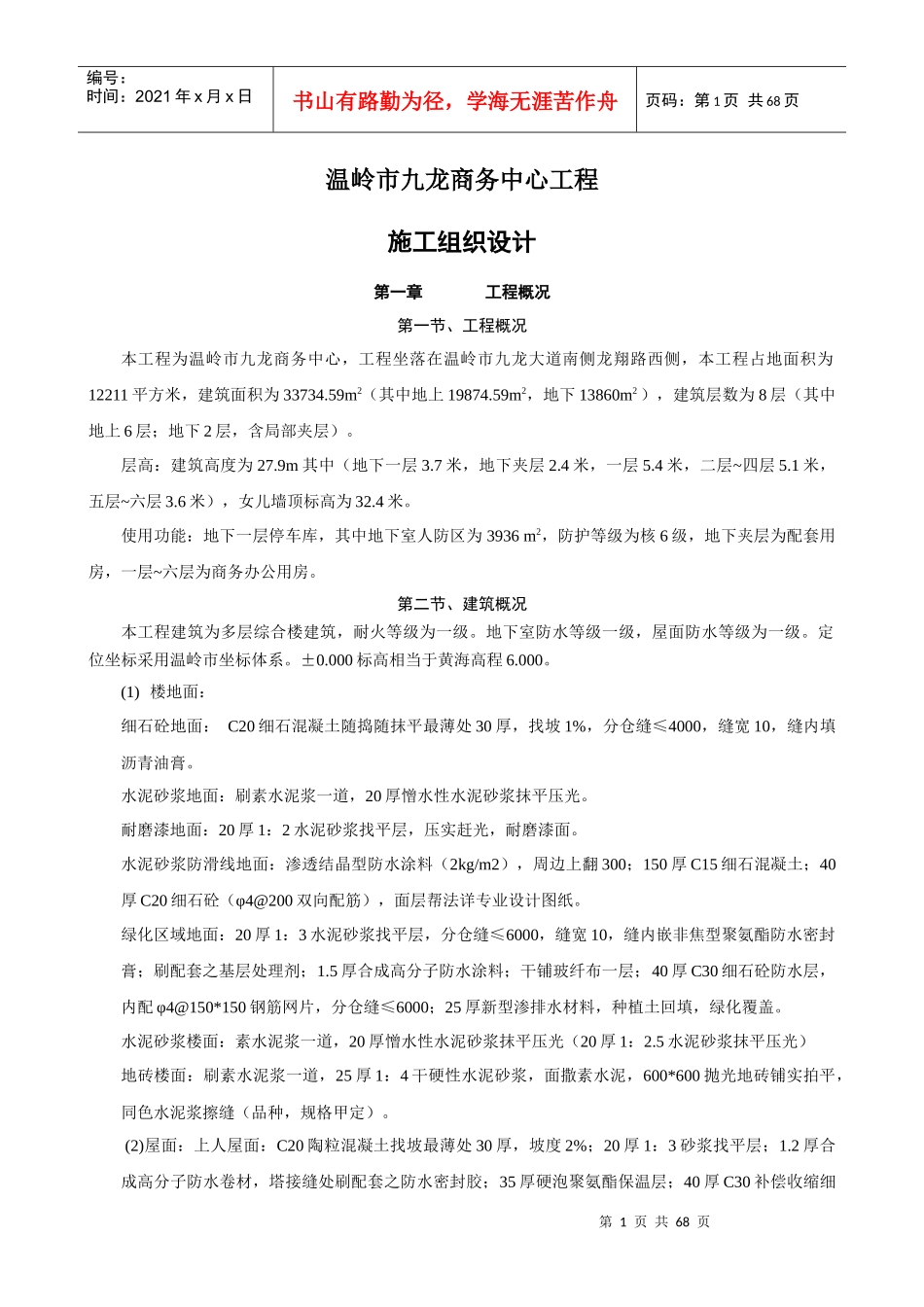

第1页共68页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共68页温岭市九龙商务中心工程施工组织设计第一章工程概况第一节、工程概况本工程为温岭市九龙商务中心，工程坐落在温岭市九龙大道南侧龙翔路西侧，本工程占地面积为12211平方米，建筑面积为33734.59m2（其中地上19874.59m2，地下13860m2），建筑层数为8层（其中地上6层；地下2层，含局部夹层）。层高：建筑高度为27.9m其中（地下一层3.7米，地下夹层2.4米，一层5.4米，二层~四层5.1米，五层~六层3.6米），女儿墙顶标高为32.4米。使用功能：地下一层停车库，其中地下室人防区为3936m2，防护等级为核6级，地下夹层为配套用房，一层~六层为商务办公用房。第二节、建筑概况本工程建筑为多层综合楼建筑，耐火等级为一级。地下室防水等级一级，屋面防水等级为一级。定位坐标采用温岭市坐标体系。±0.000标高相当于黄海高程6.000。(1)楼地面：细石砼地面：C20细石混凝土随捣随抹平最薄处30厚，找坡1%，分仓缝≤4000，缝宽10，缝内填沥青油膏。水泥砂浆地面：刷素水泥浆一道，20厚憎水性水泥砂浆抹平压光。耐磨漆地面：20厚1：2水泥砂浆找平层，压实赶光，耐磨漆面。水泥砂浆防滑线地面：渗透结晶型防水涂料（2kg/m2），周边上翻300；150厚C15细石混凝土；40厚C20细石砼（φ4@200双向配筋），面层帮法详专业设计图纸。绿化区域地面：20厚1：3水泥砂浆找平层，分仓缝≤6000，缝宽10，缝内嵌非焦型聚氨酯防水密封膏；刷配套之基层处理剂；1.5厚合成高分子防水涂料；干铺玻纤布一层；40厚C30细石砼防水层，内配φ4@150*150钢筋网片，分仓缝≤6000；25厚新型渗排水材料，种植土回填，绿化覆盖。水泥砂浆楼面：素水泥浆一道，20厚憎水性水泥砂浆抹平压光（20厚1：2.5水泥砂浆抹平压光）地砖楼面：刷素水泥浆一道，25厚1：4干硬性水泥砂浆，面撒素水泥，600*600抛光地砖铺实拍平，同色水泥浆擦缝（品种，规格甲定）。(2)屋面：上人屋面：C20陶粒混凝土找坡最薄处30厚，坡度2%；20厚1：3砂浆找平层；1.2厚合成高分子防水卷材，塔接缝处刷配套之防水密封胶；35厚硬泡聚氨酯保温层；40厚C30补偿收缩细第2页共68页第1页共68页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共68页石混凝土防水层，内配4@150*150钢筋网片，分仓缝≤6000，缝宽10，缝内嵌弹性防水密封胶；15厚1：3水泥砂浆，面撒素水泥；铜质砖贴面，白水泥浆擦缝，分仓缝≤6000，缝宽10，硅胶填缝。不上人屋面：C20陶粒砼找坡最薄处30厚，坡度2%，20厚1：3砂浆找平层，1.2厚合成高分子防水卷材，塔接缝处刷配套之防水密封胶，35厚硬泡聚氨酯保温层，40厚C30补偿收缩细石砼防水层，内配4@150*150钢筋网片，分仓缝≤6000，缝宽10，缝内嵌弹性防水密封胶。(3)墙体：本工程±0.00标高以上外墙采用混凝土砖，楼梯间墙采用页岩多孔砖，用M5混合砂浆砌筑，其余均为幕墙。(4)门窗：本工程外门窗采用断热性铝合金单框低辐射中空玻璃。第三节、结构概况本工程为框架结构。结构设计使用年限为50年，建筑结构安全等级为二级。1、采用结构材料1.1钢筋、焊条预埋件钢板采用Q235,焊条E43型用于HPB235级钢与钢板焊接，E50型用于HRB335级钢筋与钢板焊接。1.2混凝土（1）混凝土强度等级层高及标高混凝土柱混凝土梁板抗渗等级地下室地下室（标高：-0.050及以下）C45C35P6抗渗混凝土上部结构一、二层（标高：-0.050~21.350）C40C30三、四层（标高：21.350~48.550）C35C30五层以上（标高：75.750以上）C30C30附注1.地下室外墙及附壁柱，基础部分的地梁，底板，承台混凝土等级：C35,抗渗等级：p6.2.人防墙体混凝土等级：C35。3.水池、覆土屋面混凝土抗渗等级：P6.4.梁柱节点的混凝土等级必须按对应的混凝土柱,墙混凝土等级.（2）混凝土外加剂基础筏板及地下室混凝土墙等有防水要求的混凝土内掺高性能混凝土膨胀抗裂剂10%。第3页共68页第2页共68页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共68页1.3砌体（1）四周240厚外墙.管道井及120厚墙：混凝土多孔砖（由建设单位定），房间分隔内墙：加气混凝土砌块（由建设单位定）。（2...
