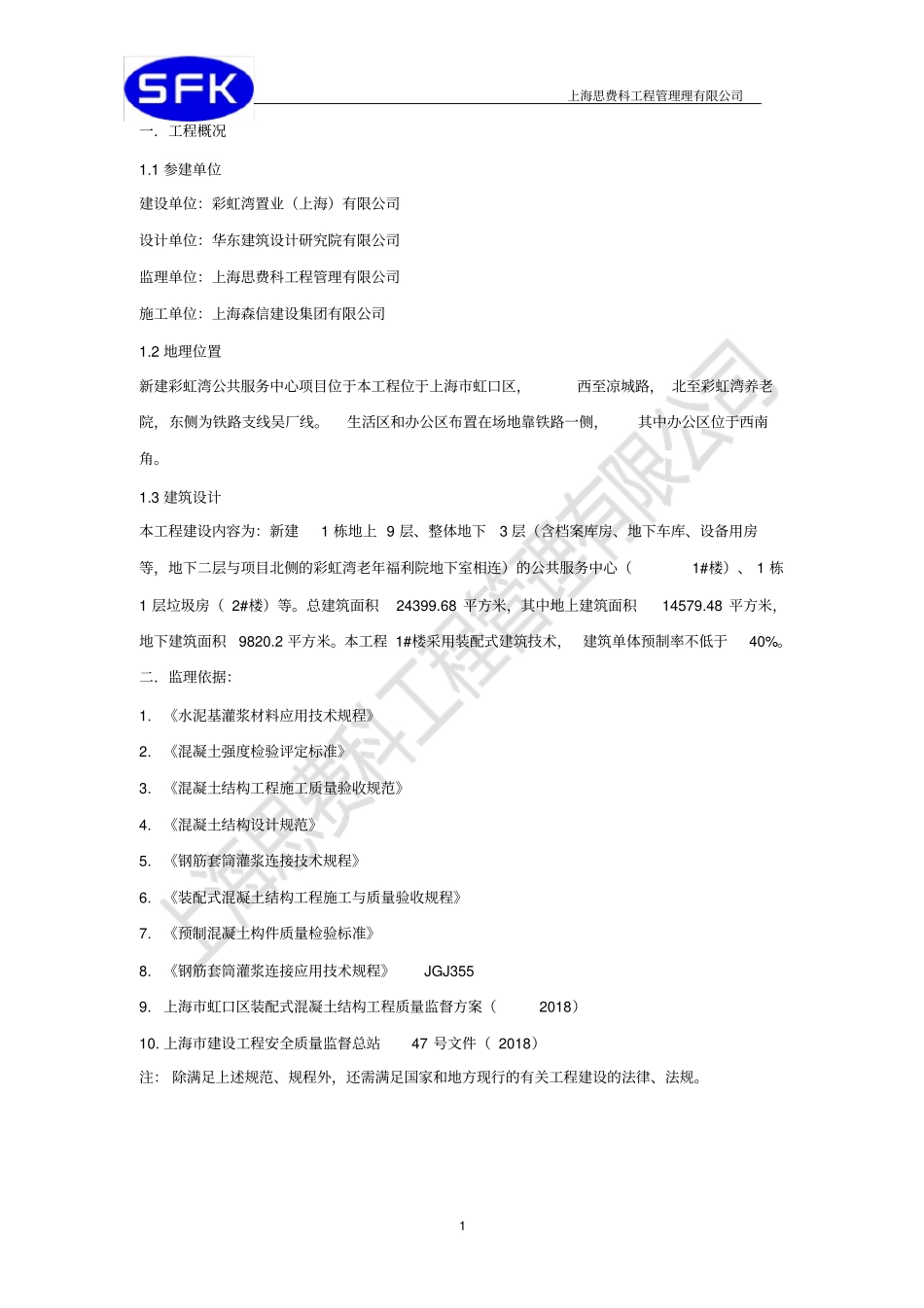

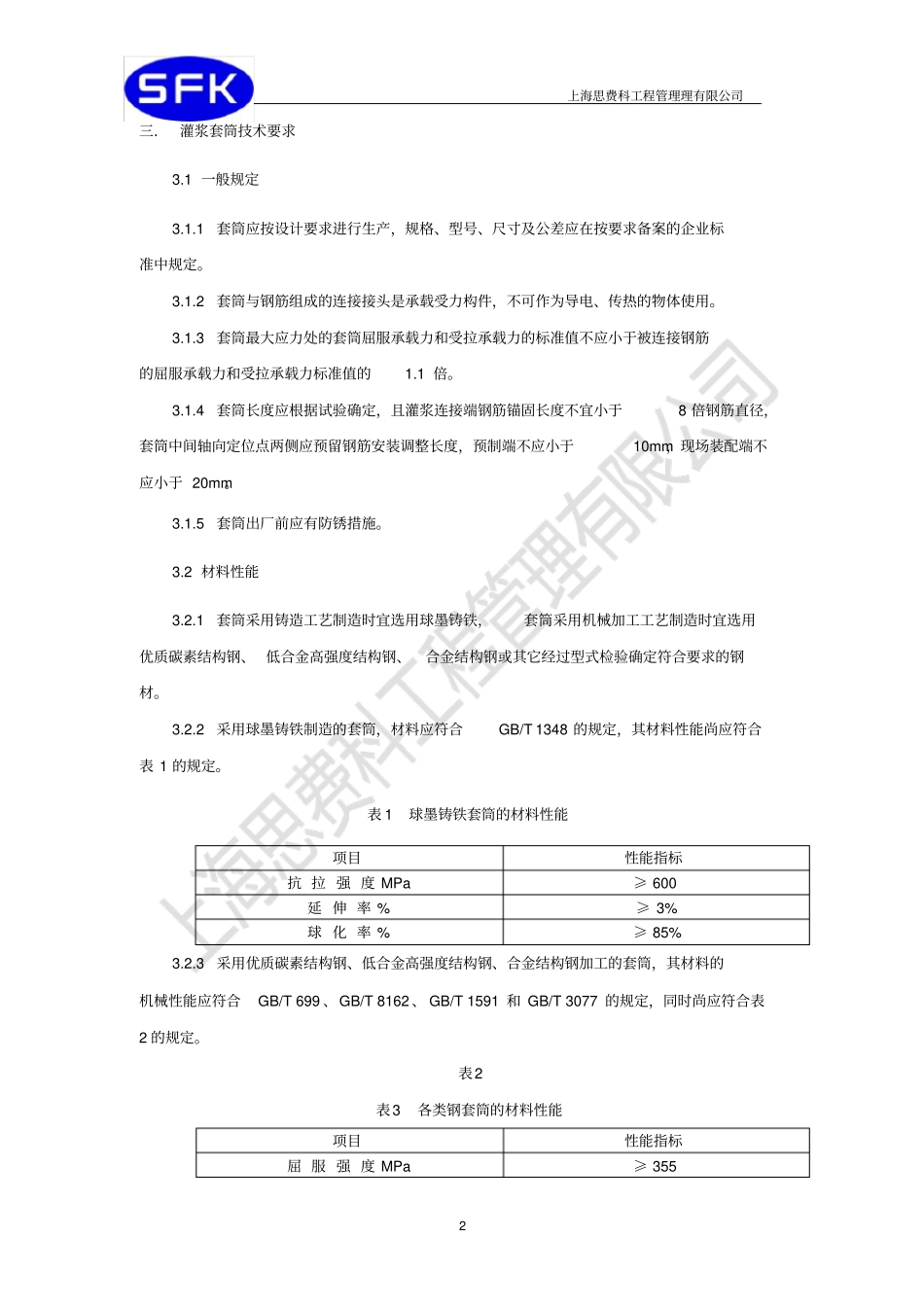

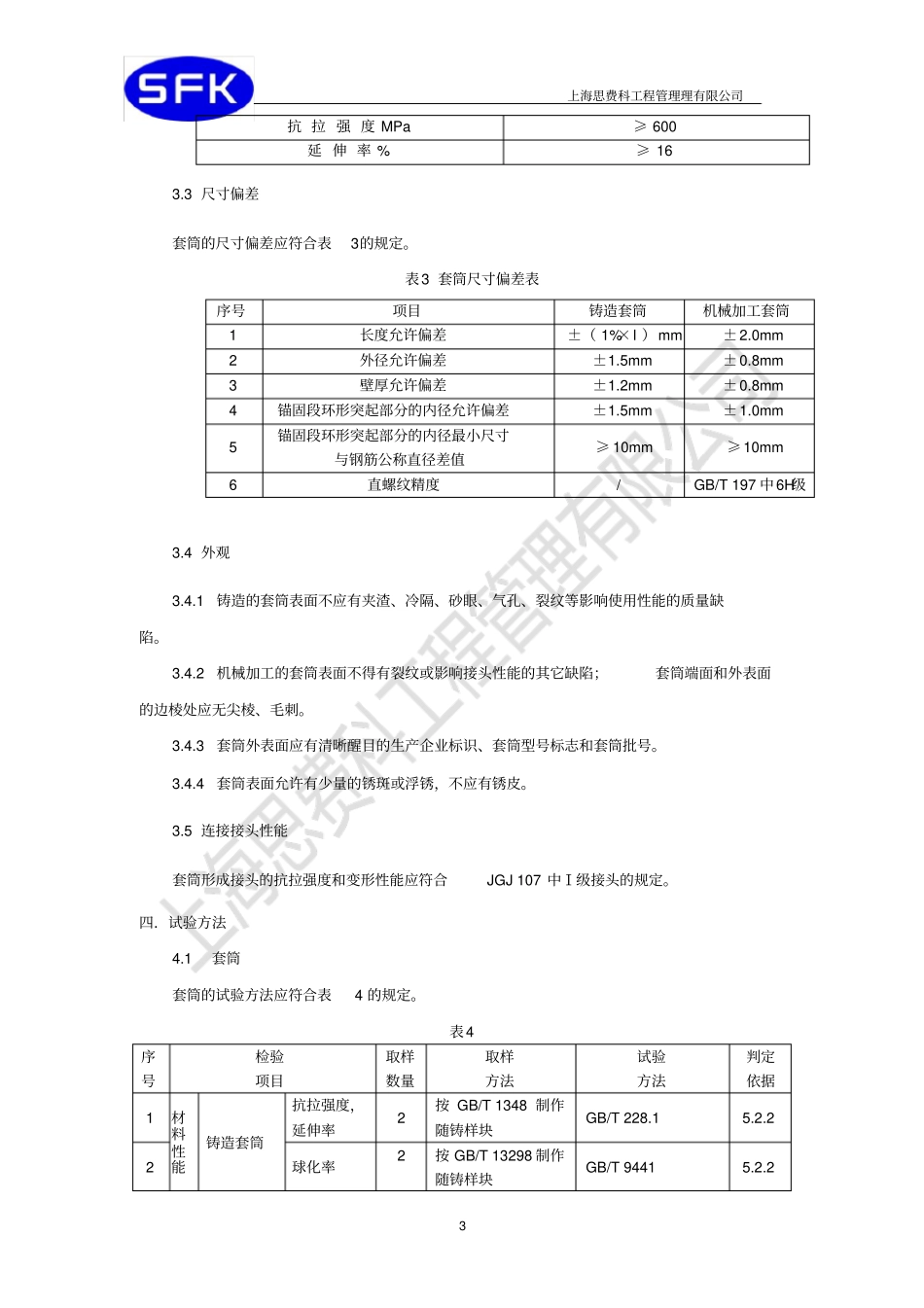

上海思费科工程管理理有限公司1一．工程概况1.1参建单位建设单位：彩虹湾置业（上海）有限公司设计单位：华东建筑设计研究院有限公司监理单位：上海思费科工程管理有限公司施工单位：上海森信建设集团有限公司1.2地理位置新建彩虹湾公共服务中心项目位于本工程位于上海市虹口区，西至凉城路，北至彩虹湾养老院，东侧为铁路支线吴厂线。生活区和办公区布置在场地靠铁路一侧，其中办公区位于西南角。1.3建筑设计本工程建设内容为：新建1栋地上9层、整体地下3层（含档案库房、地下车库、设备用房等，地下二层与项目北侧的彩虹湾老年福利院地下室相连）的公共服务中心（1#楼）、1栋1层垃圾房（2#楼）等。总建筑面积24399.68平方米，其中地上建筑面积14579.48平方米，地下建筑面积9820.2平方米。本工程1#楼采用装配式建筑技术，建筑单体预制率不低于40%。二．监理依据：1.《水泥基灌浆材料应用技术规程》2.《混凝土强度检验评定标准》3.《混凝土结构工程施工质量验收规范》4.《混凝土结构设计规范》5.《钢筋套筒灌浆连接技术规程》6.《装配式混凝土结构工程施工与质量验收规程》7.《预制混凝土构件质量检验标准》8.《钢筋套筒灌浆连接应用技术规程》JGJ3559.上海市虹口区装配式混凝土结构工程质量监督方案（2018）10.上海市建设工程安全质量监督总站47号文件（2018）注：除满足上述规范、规程外，还需满足国家和地方现行的有关工程建设的法律、法规。上海思费科工程管理理有限公司2三．灌浆套筒技术要求3.1一般规定3.1.1套筒应按设计要求进行生产，规格、型号、尺寸及公差应在按要求备案的企业标准中规定。3.1.2套筒与钢筋组成的连接接头是承载受力构件，不可作为导电、传热的物体使用。3.1.3套筒最大应力处的套筒屈服承载力和受拉承载力的标准值不应小于被连接钢筋的屈服承载力和受拉承载力标准值的1.1倍。3.1.4套筒长度应根据试验确定，且灌浆连接端钢筋锚固长度不宜小于8倍钢筋直径，套筒中间轴向定位点两侧应预留钢筋安装调整长度，预制端不应小于10mm，现场装配端不应小于20mm。3.1.5套筒出厂前应有防锈措施。3.2材料性能3.2.1套筒采用铸造工艺制造时宜选用球墨铸铁，套筒采用机械加工工艺制造时宜选用优质碳素结构钢、低合金高强度结构钢、合金结构钢或其它经过型式检验确定符合要求的钢材。3.2.2采用球墨铸铁制造的套筒，材料应符合GB/T1348的规定，其材料性能尚应符合表1的规定。表1球墨铸铁套筒的材料性能项目性能指标抗拉强度MPa≥600延伸率%≥3%球化率%≥85%3.2.3采用优质碳素结构钢、低合金高强度结构钢、合金结构钢加工的套筒，其材料的机械性能应符合GB/T699、GB/T8162、GB/T1591和GB/T3077的规定，同时尚应符合表2的规定。表2表3各类钢套筒的材料性能项目性能指标屈服强度MPa≥355上海思费科工程管理理有限公司3抗拉强度MPa≥600延伸率%≥163.3尺寸偏差套筒的尺寸偏差应符合表3的规定。表3套筒尺寸偏差表序号项目铸造套筒机械加工套筒1长度允许偏差±（1%×l）mm±2.0mm2外径允许偏差±1.5mm±0.8mm3壁厚允许偏差±1.2mm±0.8mm4锚固段环形突起部分的内径允许偏差±1.5mm±1.0mm5锚固段环形突起部分的内径最小尺寸与钢筋公称直径差值≥10mm≥10mm6直螺纹精度/GB/T197中6H级3.4外观3.4.1铸造的套筒表面不应有夹渣、冷隔、砂眼、气孔、裂纹等影响使用性能的质量缺陷。3.4.2机械加工的套筒表面不得有裂纹或影响接头性能的其它缺陷；套筒端面和外表面的边棱处应无尖棱、毛刺。3.4.3套筒外表面应有清晰醒目的生产企业标识、套筒型号标志和套筒批号。3.4.4套筒表面允许有少量的锈斑或浮锈，不应有锈皮。3.5连接接头性能套筒形成接头的抗拉强度和变形性能应符合JGJ107中Ⅰ级接头的规定。四．试验方法4.1套筒套筒的试验方法应符合表4的规定。表4序号检验项目取样数量取样方法试验方法判定依据1材料性能铸造套筒抗拉强度，延伸率2按GB/T1348制作随铸样块GB/T228.15.2.22球化率2按GB/T13298制作随铸样块GB/T94415.2.2上海思费科工程管理理有限公司43机械加工套筒屈服强度，抗拉强度，延伸率2按GB/T2975规定在原材进场时取样GB/T228.15.2.34套筒尺寸长度10%按生产批随机抽取用游标卡...
