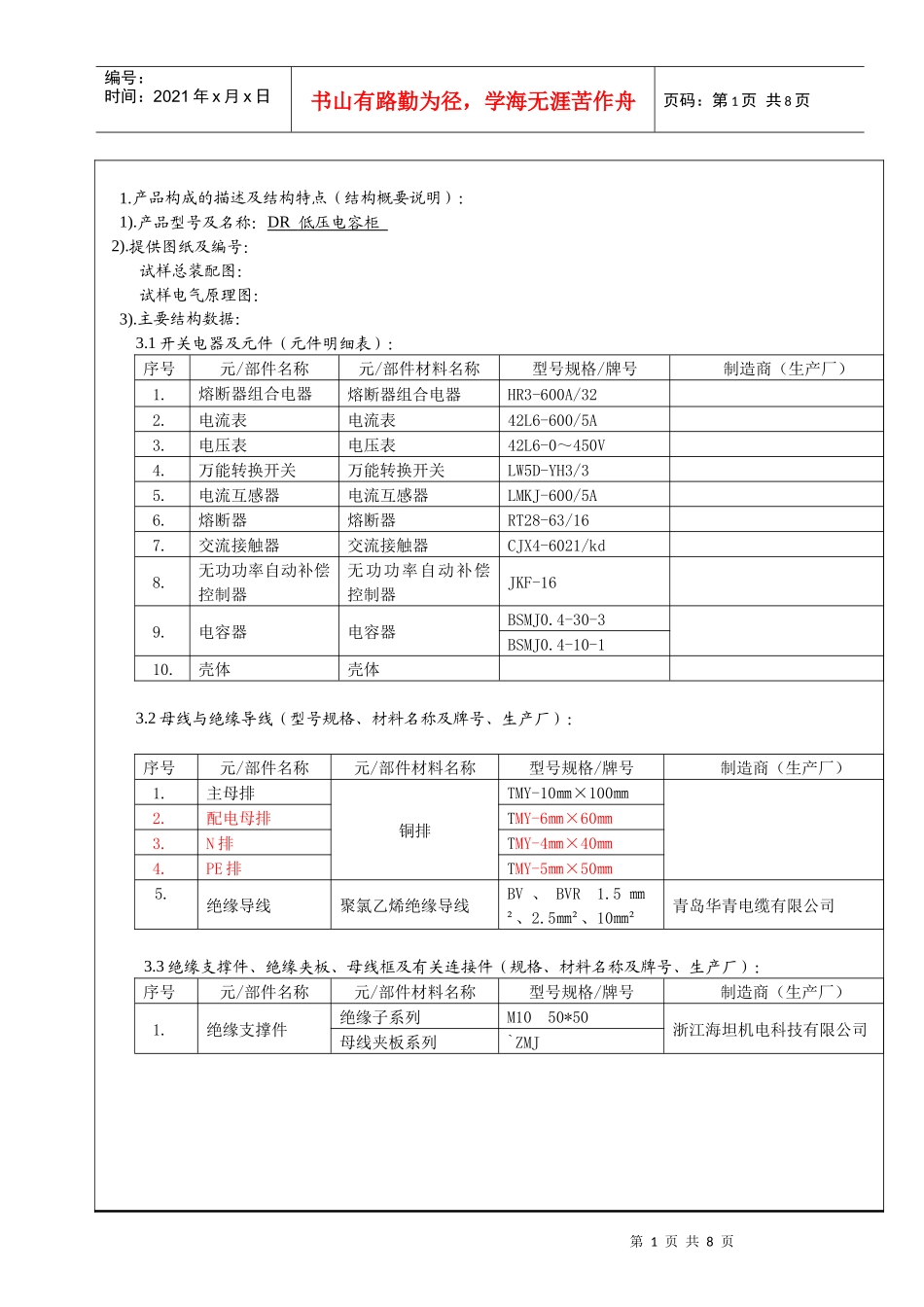

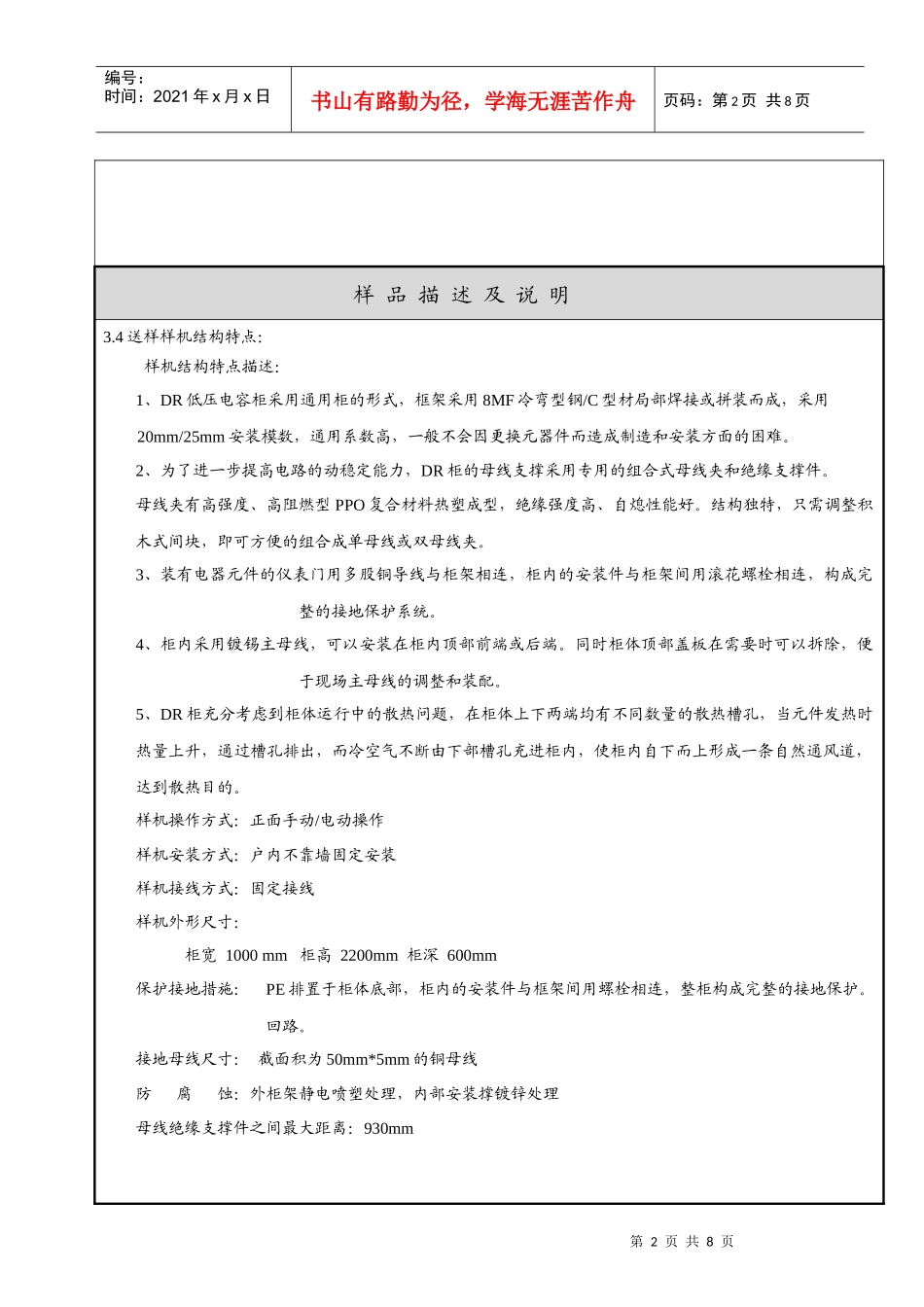

低压电容柜DR样品描述及说明样品描述及说明第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页1.产品构成的描述及结构特点（结构概要说明）：1).产品型号及名称：DR低压电容柜2).提供图纸及编号：试样总装配图：试样电气原理图：3).主要结构数据：3.1开关电器及元件（元件明细表）：序号元/部件名称元/部件材料名称型号规格/牌号制造商（生产厂）1.熔断器组合电器熔断器组合电器HR3-600A/322.电流表电流表42L6-600/5A3.电压表电压表42L6-0～450V4.万能转换开关万能转换开关LW5D-YH3/35.电流互感器电流互感器LMKJ-600/5A6.熔断器熔断器RT28-63/167.交流接触器交流接触器CJX4-6021/kd8.无功功率自动补偿控制器无功功率自动补偿控制器JKF-169.电容器电容器BSMJ0.4-30-3BSMJ0.4-10-110.壳体壳体3.2母线与绝缘导线（型号规格、材料名称及牌号、生产厂）：序号元/部件名称元/部件材料名称型号规格/牌号制造商（生产厂）1.主母排铜排TMY-10㎜×100㎜2.配电母排TMY-6㎜×60㎜3.N排TMY-4㎜×40㎜4.PE排TMY-5㎜×50㎜5.绝缘导线聚氯乙烯绝缘导线BV、BVR1.5㎜²、2.5㎜²、10㎜²青岛华青电缆有限公司3.3绝缘支撑件、绝缘夹板、母线框及有关连接件（规格、材料名称及牌号、生产厂）：序号元/部件名称元/部件材料名称型号规格/牌号制造商（生产厂）1.绝缘支撑件绝缘子系列M1050*50浙江海坦机电科技有限公司母线夹板系列`ZMJ第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页样品描述及说明3.4送样样机结构特点：样机结构特点描述：1、DR低压电容柜采用通用柜的形式，框架采用8MF冷弯型钢/C型材局部焊接或拼装而成，采用20mm/25mm安装模数，通用系数高，一般不会因更换元器件而造成制造和安装方面的困难。2、为了进一步提高电路的动稳定能力，DR柜的母线支撑采用专用的组合式母线夹和绝缘支撑件。母线夹有高强度、高阻燃型PPO复合材料热塑成型，绝缘强度高、自熄性能好。结构独特，只需调整积木式间块，即可方便的组合成单母线或双母线夹。3、装有电器元件的仪表门用多股铜导线与柜架相连，柜内的安装件与柜架间用滚花螺栓相连，构成完整的接地保护系统。4、柜内采用镀锡主母线，可以安装在柜内顶部前端或后端。同时柜体顶部盖板在需要时可以拆除，便于现场主母线的调整和装配。5、DR柜充分考虑到柜体运行中的散热问题，在柜体上下两端均有不同数量的散热槽孔，当元件发热时热量上升，通过槽孔排出，而冷空气不断由下部槽孔充进柜内，使柜内自下而上形成一条自然通风道，达到散热目的。样机操作方式：正面手动/电动操作样机安装方式：户内不靠墙固定安装样机接线方式：固定接线样机外形尺寸：柜宽1000mm柜高2200mm柜深600mm保护接地措施：PE排置于柜体底部，柜内的安装件与框架间用螺栓相连，整柜构成完整的接地保护。回路。接地母线尺寸：截面积为50mm*5mm的铜母线防腐蚀：外柜架静电喷塑处理，内部安装撑镀锌处理母线绝缘支撑件之间最大距离：930mm第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页样品描述及说明2.主要技术参数：额定工作电压：AC400V/230V额定绝缘电压：AC660V额定冲击耐受电压：8KV过电压类别：Ⅰ□、Ⅱ□、Ⅲ□、Ⅳ■材料组别：IIIa污染等级：3电气间隙：≥10mm爬电距离：≥14mm补偿容量：360kvar动态响应时间：/主母线额定电流、额定短时耐受电流和额定峰值耐受电流：600A、15kA/30kA主开关额定电流及分断能力：600A、/主开关的极限短路分断和运行短路分断能力：—第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页补偿支路数：14使用安装场所：户内■户外□每个输出回路电容器容量：1-11支路：30kvar12-14支路：10kvar每个输出回路的额定电流：43.3A外壳防护等级：IP30抑制谐波或滤波功能：有□、无■缺相保护功能：有□、无■触电保护类别：Ⅰ■、Ⅱ□、Ⅲ□补偿相数（方式）：三相补偿□，单相补偿□，三相补偿和单相补偿相结合■控制投切电容器的元件类型：机电开关（例：接触器）投切■，半导...
