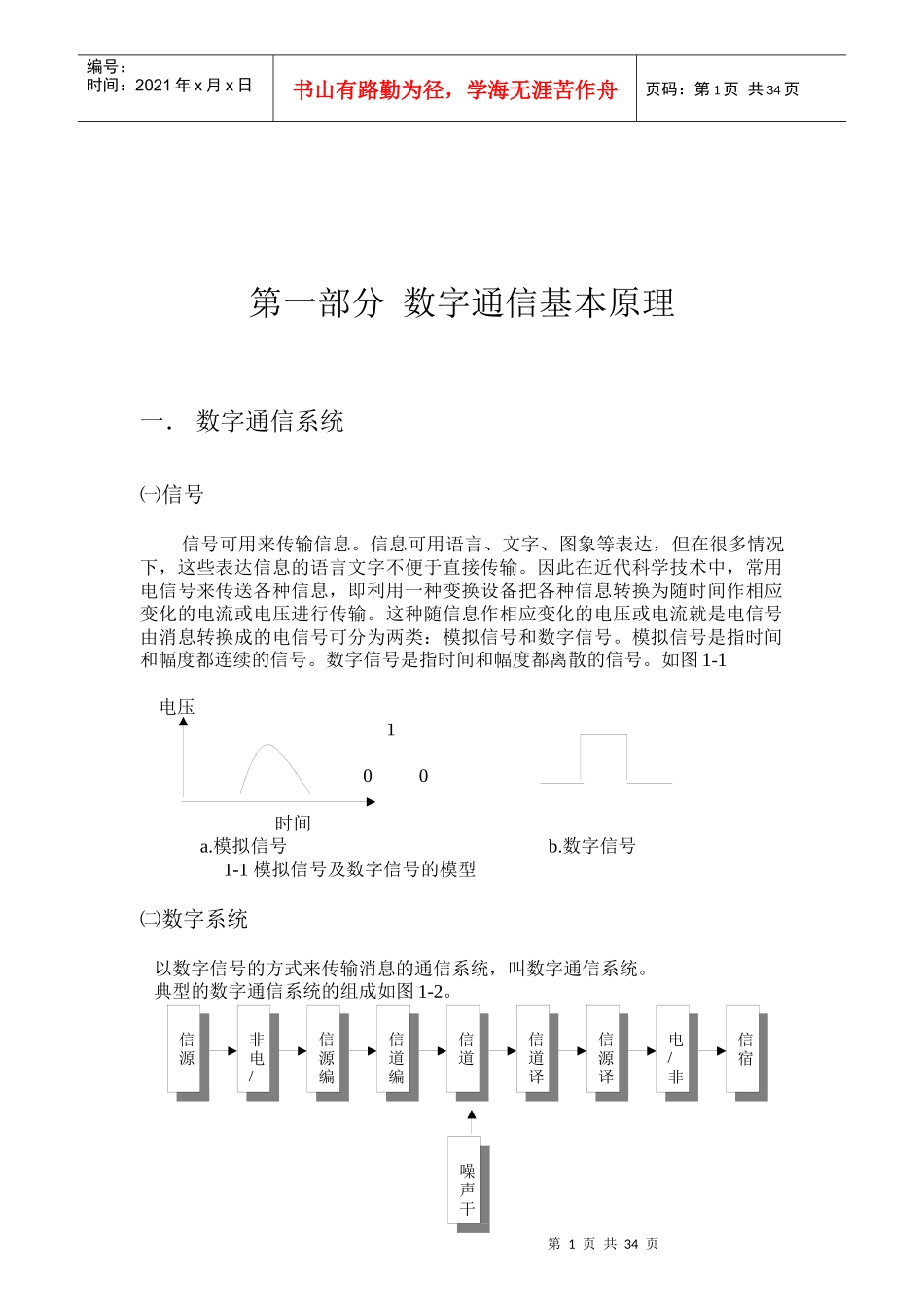

第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共34页第一部分数字通信基本原理一．数字通信系统㈠信号信号可用来传输信息。信息可用语言、文字、图象等表达，但在很多情况下，这些表达信息的语言文字不便于直接传输。因此在近代科学技术中，常用电信号来传送各种信息，即利用一种变换设备把各种信息转换为随时间作相应变化的电流或电压进行传输。这种随信息作相应变化的电压或电流就是电信号由消息转换成的电信号可分为两类：模拟信号和数字信号。模拟信号是指时间和幅度都连续的信号。数字信号是指时间和幅度都离散的信号。如图1-1电压100时间a.模拟信号b.数字信号1-1模拟信号及数字信号的模型㈡数字系统以数字信号的方式来传输消息的通信系统，叫数字通信系统。典型的数字通信系统的组成如图1-2。信源非电/电信源编码信道编码信道信道译码信源译码电/非电信宿噪声干扰第2页共34页第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共34页1-2典型数字通信系统的组成信源即是发信者。通常的信源指电话机、摄象机及各种数字终端设备。信源编码的作用是对信号进行编码，去除或减少冗余度，把能量集中起来缩窄占据频带，从而提高数字传输的有效性。例如进行模拟信号变换为数字信号的过程（A/D转换），PCM编码。信道编码。由于传输信道上噪声的干扰，数字信号在传输中可能会发生差错，导致信息传输质量下降。为了在接收端自动检出错码或纠正错码，使差错控制在允许范围内，可在信源编码后的数字信号中按一定规律加一定数量的数字码（监督码），形成新的数字信号，这种新的信号间的关系形成较强的规律性，使收端可检查或纠正差错。信道编码是将信息比特变换为适合于信道传输的数字信号，它是为了提高系统的抗干扰能力，提高数字传输的可靠性，即改善系统的误码性能。信道和噪声：信道指传输信号的通道。按传输媒质可分为有线信道和无线信道两类。有线信道包括明线、同轴电缆、光缆等。无线信道包括微波中继、卫星和各种散射等。信道在传输中会受到各种噪声的干扰，通常把所有的噪声干扰都折合到信道中，成为一个等效噪声源。㈢数字通信的主要特点A、抗干扰能力强，无噪声积累因数字信号以0、1两个数码形式传输，被噪声干扰和经衰减后的数字信号，在没恶化到不可正确判断之前，可用再生的方法恢复成原来的信号。只要再生设备设定位置适当，可认为噪声干扰不会对传输信号产生不良影响，即不会出现噪声积累。因而数字传输适用较远距离传输，也能适应性能差的信道。B、保密性强，易于实现检错纠错数字信号是模拟信号经过信源编码后形成的。它本身已具有一定的保密性同时数字信号便于码型转换，进行加密处理，还可通过信道编码实现检错纠错功能。C、便于建立综合通信网数字传输和数字交换结合，有利于传输和交换多种业务的数字信息，实现多种业务信息的综合通信。为建立综合业务数字网ISDN提供必要条件。D、设备可集成，微型化由于设备多数属于数字电路，可采用集成元件，能做到集成度高，体积小耗电低和成本低，且便于生产和维护。E、占用频带宽数字传输也有缺点，它与模拟信号传输相比，占用传输频带宽，如传输一路数字化语音信息占64khz的带宽，而传输一路模拟信息只需占4khz的带宽。然而随着微波和卫星信道及光线信道的迅速发展（它们有很宽的带宽），使占用传输频带宽的矛盾逐渐缩小。因而数字传输的应用日益广泛。第3页共34页第2页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共34页二．语音信号的数字化要将模拟信号在数字传输系统中进行传递，就必须用信源编码器对话音信号进行模数变换。语音信号模数变换的方法很多，如脉冲编码调制，增量调制和参数编码等，其中用得较为广泛的是脉冲编码调制。话音信号（模拟信号）数字化的过程是：取样──量化──编码。㈠取样──信号在时间上的离散化话音信号不仅在幅度取值上是连续的，而且在时间上也是连续的，参见图1-1(a)。取样就是每隔一定的时间间隔(T)对在时间上连续的话音信号抽取瞬时幅值的过程，简称取样或抽样。取样后所得到的一串在时...
