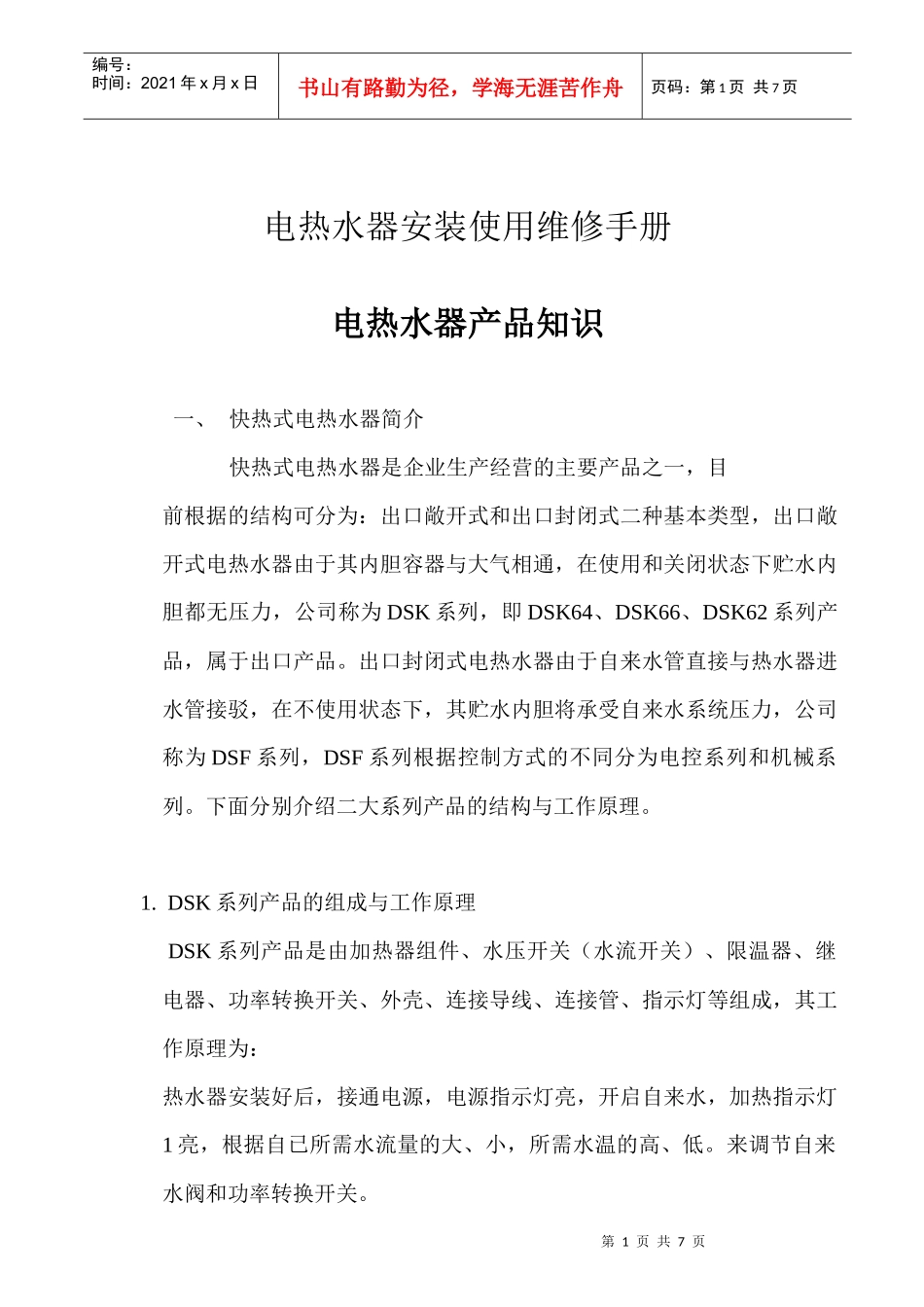

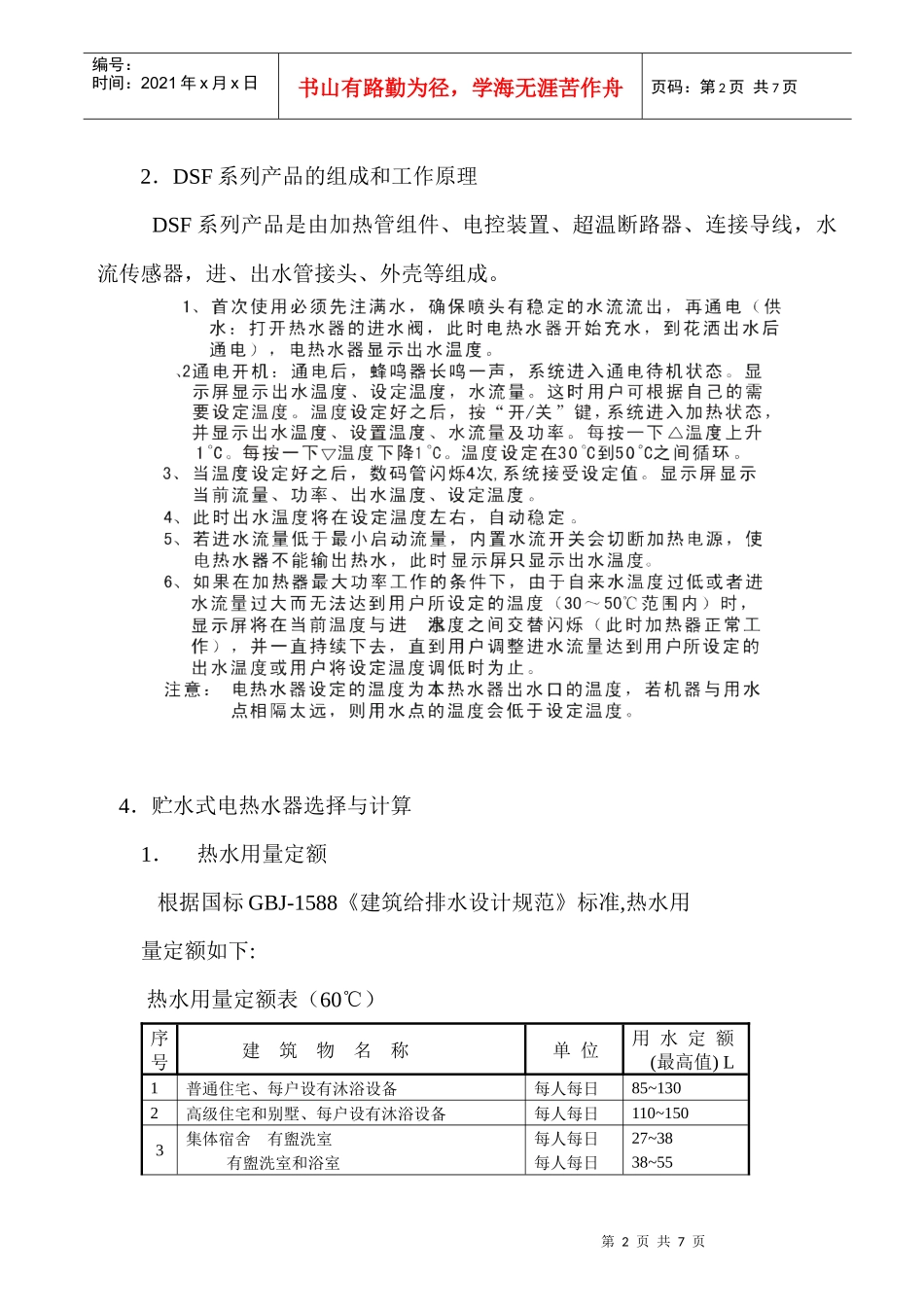

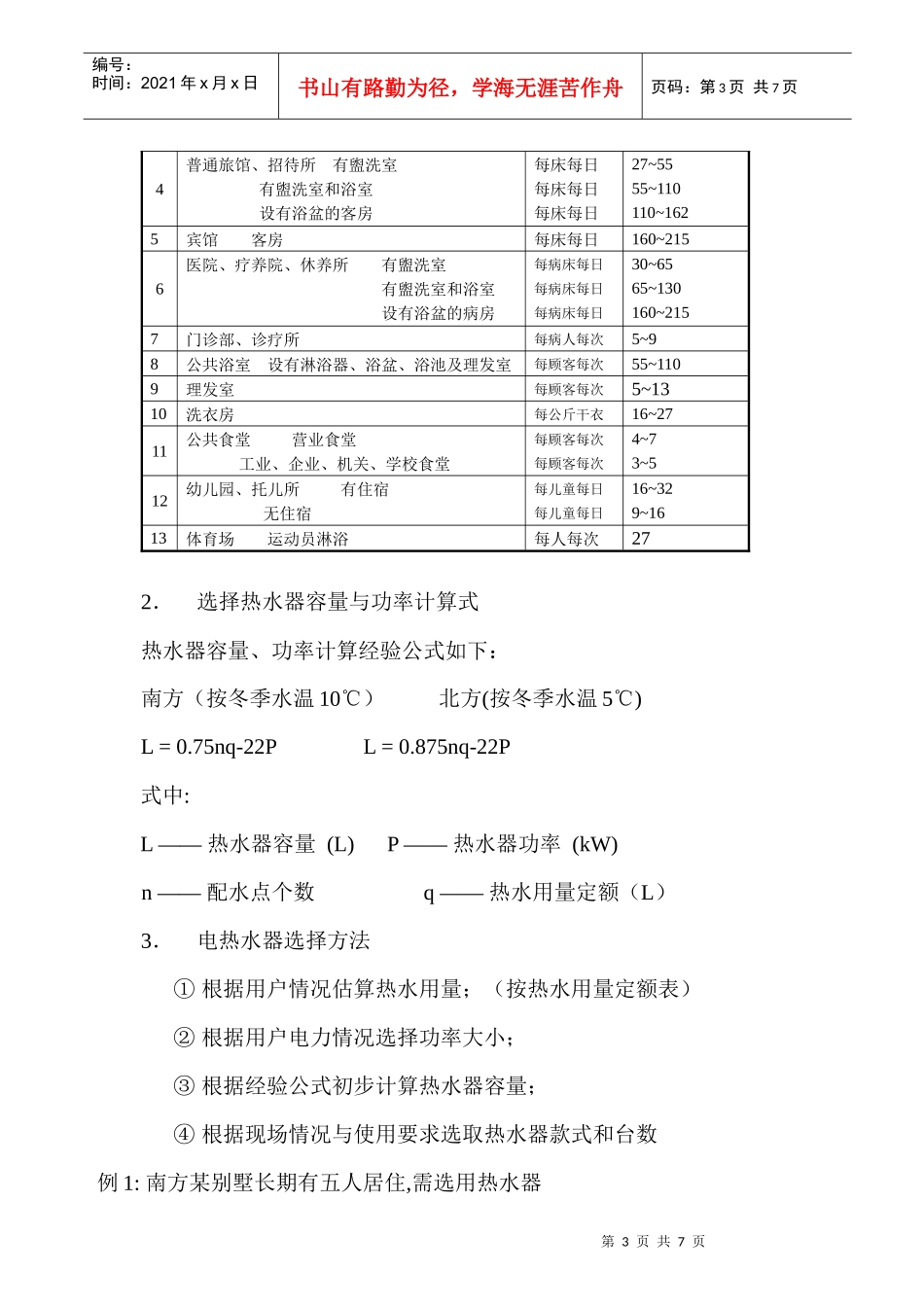

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页电热水器安装使用维修手册电热水器产品知识一、快热式电热水器简介快热式电热水器是企业生产经营的主要产品之一，目前根据的结构可分为：出口敞开式和出口封闭式二种基本类型，出口敞开式电热水器由于其内胆容器与大气相通，在使用和关闭状态下贮水内胆都无压力，公司称为DSK系列，即DSK64、DSK66、DSK62系列产品，属于出口产品。出口封闭式电热水器由于自来水管直接与热水器进水管接驳，在不使用状态下，其贮水内胆将承受自来水系统压力，公司称为DSF系列，DSF系列根据控制方式的不同分为电控系列和机械系列。下面分别介绍二大系列产品的结构与工作原理。1.DSK系列产品的组成与工作原理DSK系列产品是由加热器组件、水压开关（水流开关）、限温器、继电器、功率转换开关、外壳、连接导线、连接管、指示灯等组成，其工作原理为：热水器安装好后，接通电源，电源指示灯亮，开启自来水，加热指示灯1亮，根据自已所需水流量的大、小，所需水温的高、低。来调节自来水阀和功率转换开关。第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页2．DSF系列产品的组成和工作原理DSF系列产品是由加热管组件、电控装置、超温断路器、连接导线，水流传感器，进、出水管接头、外壳等组成。4．贮水式电热水器选择与计算1．热水用量定额根据国标GBJ-1588《建筑给排水设计规范》标准,热水用量定额如下:热水用量定额表（60℃）序号建筑物名称单位用水定额(最高值)L1普通住宅、每户设有沐浴设备每人每日85~1302高级住宅和别墅、每户设有沐浴设备每人每日110~1503集体宿舍有盥洗室有盥洗室和浴室每人每日每人每日27~3838~55第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页4普通旅馆、招待所有盥洗室有盥洗室和浴室设有浴盆的客房每床每日每床每日每床每日27~5555~110110~1625宾馆客房每床每日160~2156医院、疗养院、休养所有盥洗室有盥洗室和浴室设有浴盆的病房每病床每日每病床每日每病床每日30~6565~130160~2157门诊部、诊疗所每病人每次5~98公共浴室设有淋浴器、浴盆、浴池及理发室每顾客每次55~1109理发室每顾客每次5~1310洗衣房每公斤干衣16~2711公共食堂营业食堂工业、企业、机关、学校食堂每顾客每次每顾客每次4~73~512幼儿园、托儿所有住宿无住宿每儿童每日每儿童每日16~329~1613体育场运动员淋浴每人每次272．选择热水器容量与功率计算式热水器容量、功率计算经验公式如下：南方（按冬季水温10℃）北方(按冬季水温5℃)L=0.75nq-22PL=0.875nq-22P式中:L——热水器容量(L)P——热水器功率(kW)n——配水点个数q——热水用量定额（L）3．电热水器选择方法①根据用户情况估算热水用量；（按热水用量定额表）②根据用户电力情况选择功率大小；③根据经验公式初步计算热水器容量；④根据现场情况与使用要求选取热水器款式和台数例1:南方某别墅长期有五人居住,需选用热水器第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页A．查热水用量定额表：每人每日120L，估算热水用量为600LB．电力情况：电源：三相380V选取热水器功率：12KWC．计算热水器容量：L=0.75nq-22P=0.75x5x120-22x12=186升例2北方某宾馆客房80间，需配备大型电热水器供热水A．查热水用量定额表：每床每日160L，估算热水用量为：12000LB．电力情况：电源：三相380V电力充足选取热水器功率336KWC．初步计算热水器容量：L=0.875nq-22P=0.875x80x160-22x336=3808升⑷．升温时间计算式：t=L(Tt－T0)/14.34P(分钟)式中：t—时间（分）L—热水器容量（升）P—热水器功率（KW）Tt—温控器最高动作温度T0—冷水温度6．快热式电热水器的安装方法①取出热水器本体及配件，在适当高度的墙面上，用塑料胀管和自攻螺丝固定在墙上。②将热水器挂在自攻螺丝上，再将自来水管和花洒喉管分别与热水器进出水管接驳。③布设专用电源线通过漏电保护开关与热水器上的电源线相连，注意：棕色线接火线（L）、兰色线接零线（N）、黄/绿色...
