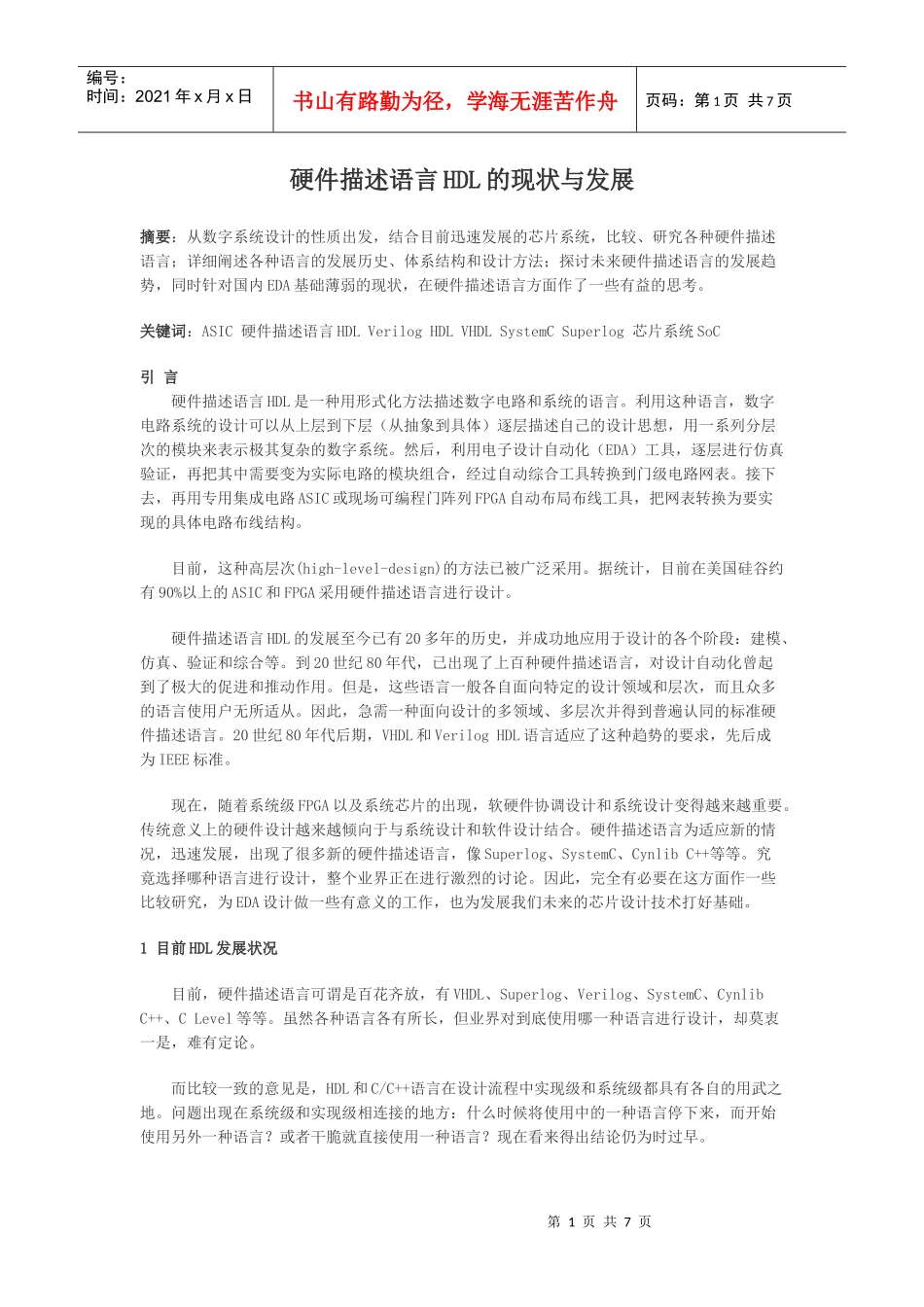

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页硬件描述语言HDL的现状与发展摘要：从数字系统设计的性质出发，结合目前迅速发展的芯片系统，比较、研究各种硬件描述语言；详细阐述各种语言的发展历史、体系结构和设计方法；探讨未来硬件描述语言的发展趋势，同时针对国内EDA基础薄弱的现状，在硬件描述语言方面作了一些有益的思考。关键词：ASIC硬件描述语言HDLVerilogHDLVHDLSystemCSuperlog芯片系统SoC引言硬件描述语言HDL是一种用形式化方法描述数字电路和系统的语言。利用这种语言，数字电路系统的设计可以从上层到下层（从抽象到具体）逐层描述自己的设计思想，用一系列分层次的模块来表示极其复杂的数字系统。然后，利用电子设计自动化（EDA）工具，逐层进行仿真验证，再把其中需要变为实际电路的模块组合，经过自动综合工具转换到门级电路网表。接下去，再用专用集成电路ASIC或现场可编程门阵列FPGA自动布局布线工具，把网表转换为要实现的具体电路布线结构。目前，这种高层次(high-level-design)的方法已被广泛采用。据统计，目前在美国硅谷约有90%以上的ASIC和FPGA采用硬件描述语言进行设计。硬件描述语言HDL的发展至今已有20多年的历史，并成功地应用于设计的各个阶段：建模、仿真、验证和综合等。到20世纪80年代，已出现了上百种硬件描述语言，对设计自动化曾起到了极大的促进和推动作用。但是，这些语言一般各自面向特定的设计领域和层次，而且众多的语言使用户无所适从。因此，急需一种面向设计的多领域、多层次并得到普遍认同的标准硬件描述语言。20世纪80年代后期，VHDL和VerilogHDL语言适应了这种趋势的要求，先后成为IEEE标准。现在，随着系统级FPGA以及系统芯片的出现，软硬件协调设计和系统设计变得越来越重要。传统意义上的硬件设计越来越倾向于与系统设计和软件设计结合。硬件描述语言为适应新的情况，迅速发展，出现了很多新的硬件描述语言，像Superlog、SystemC、CynlibC++等等。究竟选择哪种语言进行设计，整个业界正在进行激烈的讨论。因此，完全有必要在这方面作一些比较研究，为EDA设计做一些有意义的工作，也为发展我们未来的芯片设计技术打好基础。1目前HDL发展状况目前，硬件描述语言可谓是百花齐放，有VHDL、Superlog、Verilog、SystemC、CynlibC++、CLevel等等。虽然各种语言各有所长，但业界对到底使用哪一种语言进行设计，却莫衷一是，难有定论。而比较一致的意见是，HDL和C/C++语言在设计流程中实现级和系统级都具有各自的用武之地。问题出现在系统级和实现级相连接的地方：什么时候将使用中的一种语言停下来，而开始使用另外一种语言？或者干脆就直接使用一种语言？现在看来得出结论仍为时过早。第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页在2001年举行的国际HDL会议上，与会者就使用何种设计语言展开了生动、激烈的辩论。最后，与会者投票表决：如果要启动一个芯片设计项目，他们愿意选择哪种方案?结果，仅有2票或3票赞成使用SystemC、Cynlib和CLevel设计；而Superlog和Verilog各自获得了约20票。至于以后会是什么情况，连会议主持人JohnCooley也明确表示：“5年后，谁也不知道这个星球会发生什么事情。”各方人士各持己见：为Verilog辩护者认为，开发一种新的设计语言是一种浪费；为SystemC辩护者认为，系统级芯片SoC快速增长的复杂性需要新的设计方法；C语言的赞扬者认为，Verilog是硬件设计的汇编语言，而编程的标准很快就会是高级语言，CynlibC++是最佳的选择，它速度快、代码精简；Superlog的捍卫者认为，Superlog是Verilog的扩展，可以在整个设计流程中仅提供一种语言和一个仿真器，与现有的方法兼容，是一种进化，而不是一场革命。当然，以上所有的讨论都没有提及模拟设计。如果想设计带有模拟电路的芯片，硬件描述语言必须有模拟扩展部分，像VerilogHDL-A，既要求能够描述门级开关级，又要求具有描述物理特性的能力。2几种代表性的HDL语言2.1VHDL早在1980年，因为美国军事工业需要描述电子系统的方法，美国国防部开始进行VHDL的开发。1987年...
