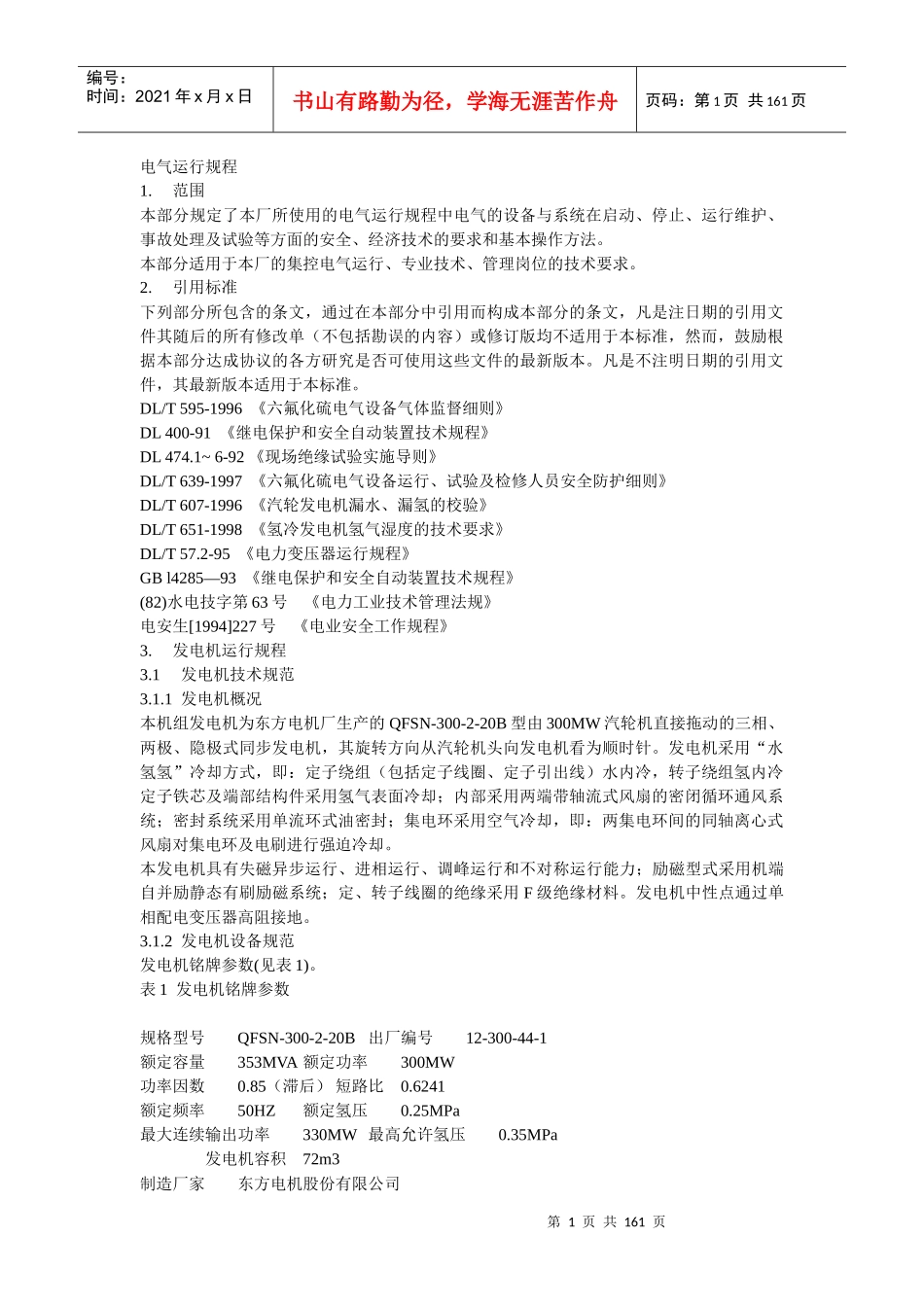

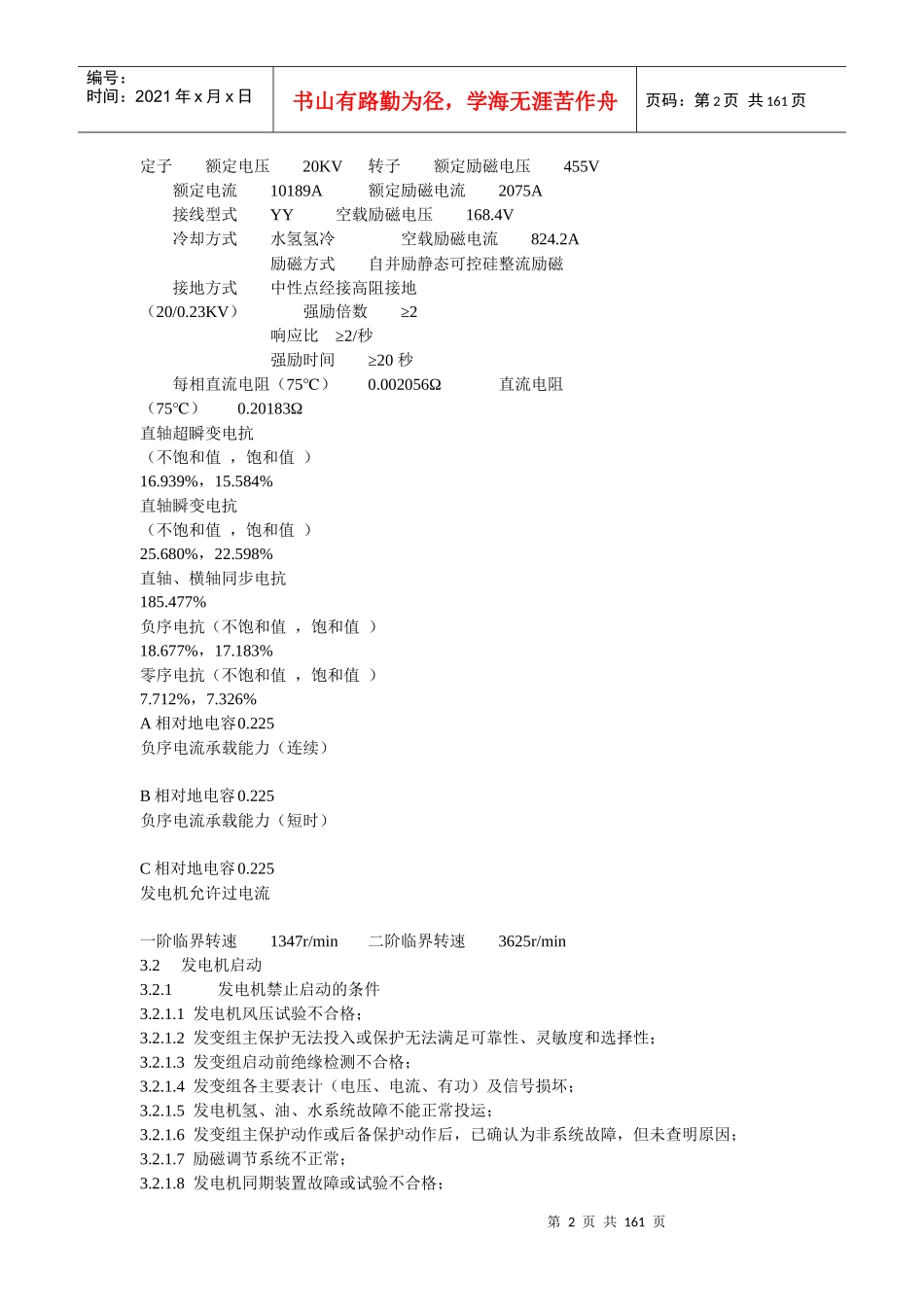

第1页共161页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共161页电气运行规程1.范围本部分规定了本厂所使用的电气运行规程中电气的设备与系统在启动、停止、运行维护、事故处理及试验等方面的安全、经济技术的要求和基本操作方法。本部分适用于本厂的集控电气运行、专业技术、管理岗位的技术要求。2.引用标准下列部分所包含的条文,通过在本部分中引用而构成本部分的条文,凡是注日期的引用文件其随后的所有修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注明日期的引用文件,其最新版本适用于本标准。DL/T595-1996《六氟化硫电气设备气体监督细则》DL400-91《继电保护和安全自动装置技术规程》DL474.1~6-92《现场绝缘试验实施导则》DL/T639-1997《六氟化硫电气设备运行、试验及检修人员安全防护细则》DL/T607-1996《汽轮发电机漏水、漏氢的校验》DL/T651-1998《氢冷发电机氢气湿度的技术要求》DL/T57.2-95《电力变压器运行规程》GBl4285—93《继电保护和安全自动装置技术规程》(82)水电技字第63号《电力工业技术管理法规》电安生[1994]227号《电业安全工作规程》3.发电机运行规程3.1发电机技术规范3.1.1发电机概况本机组发电机为东方电机厂生产的QFSN-300-2-20B型由300MW汽轮机直接拖动的三相、两极、隐极式同步发电机,其旋转方向从汽轮机头向发电机看为顺时针。发电机采用“水氢氢”冷却方式,即:定子绕组(包括定子线圈、定子引出线)水内冷,转子绕组氢内冷定子铁芯及端部结构件采用氢气表面冷却;内部采用两端带轴流式风扇的密闭循环通风系统;密封系统采用单流环式油密封;集电环采用空气冷却,即:两集电环间的同轴离心式风扇对集电环及电刷进行强迫冷却。本发电机具有失磁异步运行、进相运行、调峰运行和不对称运行能力;励磁型式采用机端自并励静态有刷励磁系统;定、转子线圈的绝缘采用F级绝缘材料。发电机中性点通过单相配电变压器高阻接地。3.1.2发电机设备规范发电机铭牌参数(见表1)。表1发电机铭牌参数规格型号QFSN-300-2-20B出厂编号12-300-44-1额定容量353MVA额定功率300MW功率因数0.85(滞后)短路比0.6241额定频率50HZ额定氢压0.25MPa最大连续输出功率330MW最高允许氢压0.35MPa发电机容积72m3制造厂家东方电机股份有限公司第2页共161页第1页共161页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共161页定子额定电压20KV转子额定励磁电压455V额定电流10189A额定励磁电流2075A接线型式YY空载励磁电压168.4V冷却方式水氢氢冷空载励磁电流824.2A励磁方式自并励静态可控硅整流励磁接地方式中性点经接高阻接地(20/0.23KV)强励倍数≥2响应比≥2/秒强励时间≥20秒每相直流电阻(75℃)0.002056Ω直流电阻(75℃)0.20183Ω直轴超瞬变电抗(不饱和值,饱和值)16.939%,15.584%直轴瞬变电抗(不饱和值,饱和值)25.680%,22.598%直轴、横轴同步电抗185.477%负序电抗(不饱和值,饱和值)18.677%,17.183%零序电抗(不饱和值,饱和值)7.712%,7.326%A相对地电容0.225负序电流承载能力(连续)B相对地电容0.225负序电流承载能力(短时)C相对地电容0.225发电机允许过电流一阶临界转速1347r/min二阶临界转速3625r/min3.2发电机启动3.2.1发电机禁止启动的条件3.2.1.1发电机风压试验不合格;3.2.1.2发变组主保护无法投入或保护无法满足可靠性、灵敏度和选择性;3.2.1.3发变组启动前绝缘检测不合格;3.2.1.4发变组各主要表计(电压、电流、有功)及信号损坏;3.2.1.5发电机氢、油、水系统故障不能正常投运;3.2.1.6发变组主保护动作或后备保护动作后,已确认为非系统故障,但未查明原因;3.2.1.7励磁调节系统不正常;3.2.1.8发电机同期装置故障或试验不合格;第3页共161页第2页共161页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共161页3.2.1.9UPS不能正常工作;3.2.1.10柴油发电机不能正常启动。3.2.2发电机启动前的准备和条件3.2.2.1所有检修工作结束,工作票已全部收回;3.2.2.2检查全部设备周围应清洁无杂...
