砌筑工程施工VIP免费

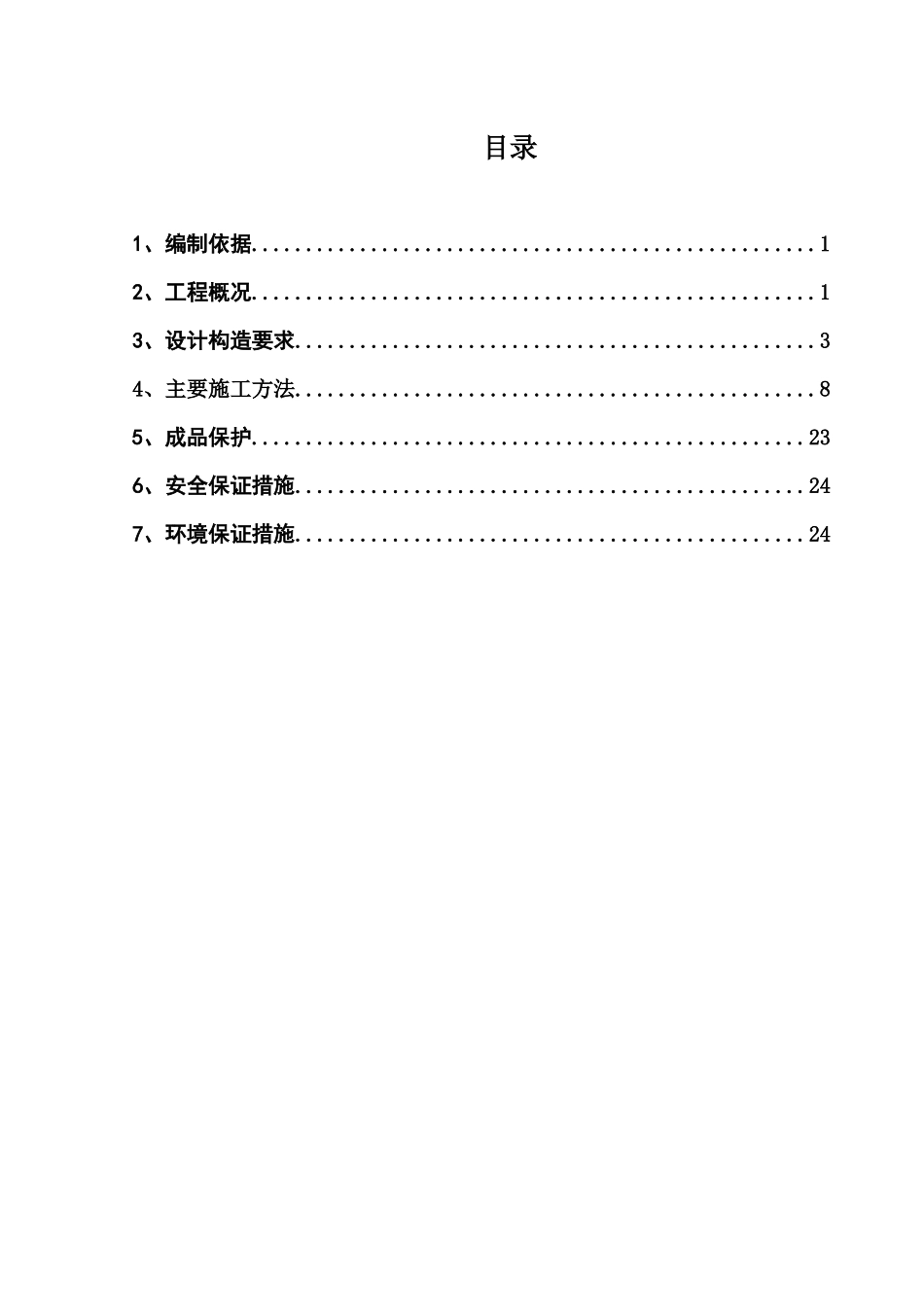

目录1、编制依据....................................................12、工程概况....................................................13、设计构造要求................................................34、主要施工方法................................................85、成品保护...................................................236、安全保证措施...............................................247、环境保证措施...............................................24第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共22页1、编制依据1.1、施工图纸本工程有效建筑、结构施工图纸。1.2、相关规范、规程及标准序号规范图集名称编号1《建筑抗震设计规范》GB50011-20012《砌体工程施工质量验收规范》GB50203-20023《轻集料混凝土小型空心砌块》GB/T15229-20024《框架填充轻集料砌块》08BJ2-25《MS密实薄壁填充砌块》88JZ411.3其他相关的规范、规程2、工程概况本工程为**市***住宅小区（Ⅰ标段）工程：总建筑面积18万m2，占地面积3.9万m2；其中地下建筑面积为4.1万m2。建筑层数为地上25层（最高）、地下2层，建筑高度78.35m（主体顶层结构板面）；室内外高差为0.45m。建筑耐火等级为地下室一级、19层以下为二级、19层以上为一级；抗震设防裂度为7.5度。建筑结构形式：钢筋混凝土剪力墙结构。本工程建筑类别为3类，使用年限为50年。2.1建筑设计概况项目内容建筑功能高层住宅楼。建筑面积地下层数地上层数建筑高程及层高±0.000绝对标高50.600m层别高度（m）层别高度（m）负23.8负13.9首层3.5二层以上3.1第2页共22页第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共22页项目内容建筑抗震抗震设防烈度为7.5度填充墙外墙为240/200厚BM空心砌块，住户内隔墙为90厚陶粒轻质隔墙板，首层与地下室内隔墙为100厚加气混凝土砌块外装饰首层至四层以上局部为25厚米白色干挂石材，其他为真石漆、面砖铝合金玻璃幕墙：8+12A+8LOWE中空白色玻璃内装饰楼地面：水泥楼地面、地砖、花岗岩、强化复合木地板墙面：无机涂料、矿棉吸声板墙面、面砖、真石漆顶棚：涂料、矿棉板、纸面石膏板、铝方板门窗工程四防门、防火门、木门、防盗门、铝合金玻璃门、玻璃门等断桥隔热铝合金窗屋面工程防水等级为二级：3+3双层SBS高聚物改性沥青防水卷材地下室防水工程防水等级一级防水材料3+4双层SBS高聚物改性沥青防水卷材刚性混凝土抗渗等级S6柔性防水卷材施工方法热熔法2.2结构设计概况序号项目内容1结构形式基础结构形式筏板基础主体结构形式全现浇框架剪力墙屋盖结构形式钢筋混凝土现浇楼盖2土质、水位土质情况耕土、粉土、卵石层等地下水位地下水水位埋深4.10-8.10m地下水质地下水和土对混凝土结构具微腐蚀性3地基地基土质层地基持力层为③层卵石，为低压缩性土地基承压力350kpa地基渗透系数1.3×10-14抗震等级工程设防烈度7.5度抗震等级剪力墙三级5钢筋类别HPB235钢筋ø6-ø10HRB335钢筋Ф12-Ф28第3页共22页第2页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共22页HRB400钢筋Ф10-Ф286钢筋接头形式直螺纹套筒直径≥18mm的水平、竖向钢筋连接绑扎连接用于直径<18mm的水平、方向钢筋连接根据设计要求，本工程主要采用MS密实薄壁填充砌块，本砌块具有强度高、密实、表面平整、隔声性能好、防火性能好等特点。砌筑质量的好坏直接影响到装修质量，因此应特别加强管理。3、设计构造要求3.1墙体构造要求3.1.1、除配电室夹层、楼梯间防火墙外，所有剪力墙、柱、隔板、MS空心砌块不抹灰。3.1.2、地库除MS空心砌块墙体底部两层砖满灌C20细石砼400mm高外，其余实心砖墙体均不设导墙。楼内轻质隔板及厨房、卫生间的管井墙体底部设C20素砼导墙高度200mm，宽度同砌块厚度。3.1.3、内隔墙墙体的MS空心砌块宽度等于实际放线宽度。3.1.4、加气块与砼相接部位需钉挂20号钢丝网400mm宽，其中预留200mm宽外露并与砼墙钉紧，然后再抹灰。住宅剪力墙不抹灰，剪力墙与不同材料交界处不挂钢丝网片。3.1.5、变电室夹层的墙...
