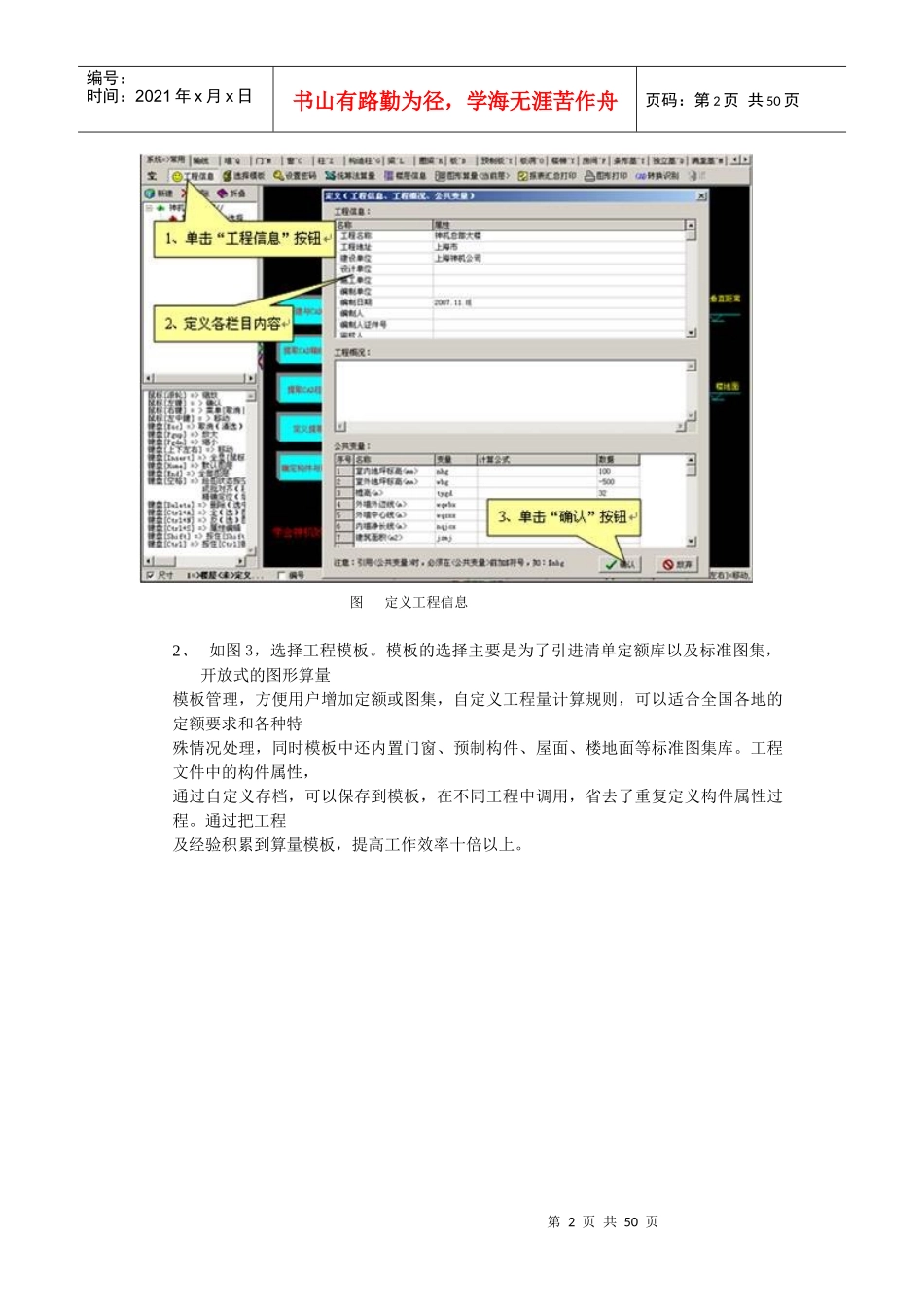

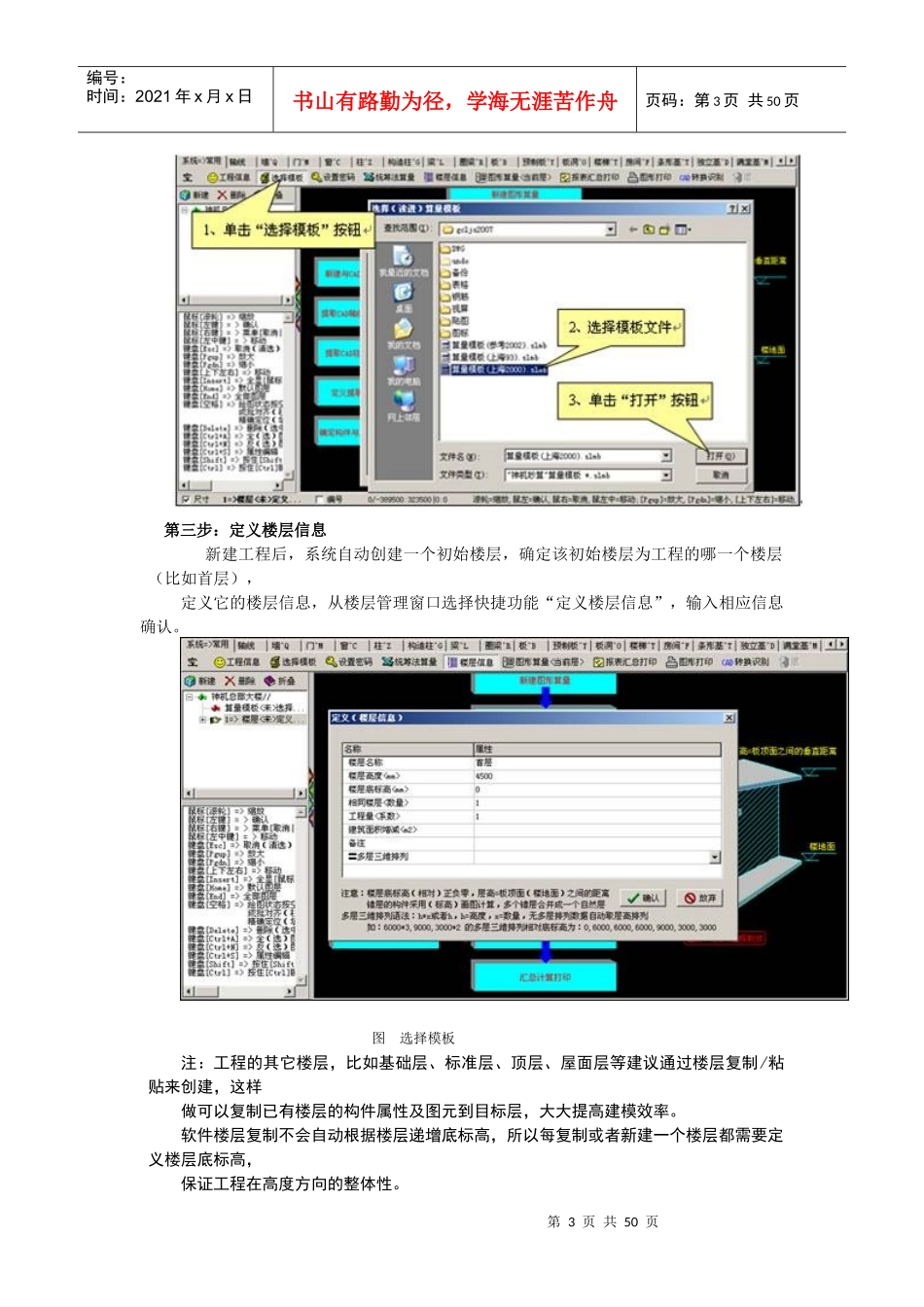

第1页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共50页软件流程介绍图形算量软件通过建立工程模型，实现工程量自动计算，下面我们通过绘制几个简单的构件，快速的熟悉图形算量软件的整个操作流程。操作步骤：启动软件-→新建工程（选择模板）-→新建楼层-→建立轴网-→定义构件属性-→绘制构件-→定义计算规则-→汇总计算-→查看计算结果-→数据导出-→保存工程-→退出软件操作步骤详解第一步：启动软件双击桌面快捷方式，启动图形算量软件。第二步：新建工程1、定义工程文件名。点击主菜单“图形算量->新建图形算量”,在弹出的对话框中定义工程文件名,如下图。图定义工程文件名称2、如图2，进入工程主界面，定义工程信息。第2页共50页第1页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共50页图定义工程信息2、如图3，选择工程模板。模板的选择主要是为了引进清单定额库以及标准图集，开放式的图形算量模板管理，方便用户增加定额或图集，自定义工程量计算规则，可以适合全国各地的定额要求和各种特殊情况处理，同时模板中还内置门窗、预制构件、屋面、楼地面等标准图集库。工程文件中的构件属性，通过自定义存档，可以保存到模板，在不同工程中调用，省去了重复定义构件属性过程。通过把工程及经验积累到算量模板，提高工作效率十倍以上。第3页共50页第2页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共50页第三步：定义楼层信息新建工程后，系统自动创建一个初始楼层，确定该初始楼层为工程的哪一个楼层（比如首层），定义它的楼层信息，从楼层管理窗口选择快捷功能“定义楼层信息”，输入相应信息确认。图选择模板注：工程的其它楼层，比如基础层、标准层、顶层、屋面层等建议通过楼层复制/粘贴来创建，这样做可以复制已有楼层的构件属性及图元到目标层，大大提高建模效率。软件楼层复制不会自动根据楼层递增底标高，所以每复制或者新建一个楼层都需要定义楼层底标高，保证工程在高度方向的整体性。第4页共50页第3页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共50页另外在复制楼层时，可以在弹出的对话框中选择复制构件，最后确认即可。第四步：建立轴网1、点击构件工具栏按钮，进入轴线管理界面2、在弹出的轴线管理对话框中点击，新建直线轴网，如果要建立弧形轴网可点击，最后删除轴网点。3、在窗口右侧的尺寸常用值列表中选择3000，个数选择3，光标定位在下轴表上，点击“添加”按钮；同样在左轴表上添加3条轴线，间距3600。轴线定义好后，点击“确认”按钮，返回到绘图窗口。第5页共50页第4页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共50页在绘图区中，我们将看到定义好的轴网如下图。如果要补充辅助轴线可以点击等工具进行绘制。第五步：定义构件属性1、在绘图之前，必须先定义构件属性，以墙构件为例，点击构件工具栏的按钮，进入墙体属性管理窗口。2、点击选择砖石墙，默认墙编号=qi-2，墙厚=240，内/外墙=内；如果要修改具体构件属性可以直接手动修改，对于部分构件属性可以参考右边图标，比如拱高等。3、在构件做法定义窗口，双击“项目编号”，在弹出的项目指引窗口选择“定额”第6页共50页第5页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共50页插页，选择砖墙定额子目3-5-4，确认退出，另外也可以通过直接在项目编号处直接输入编号回车或者输入项目名称右键选择模糊查找。选定额返回到做法定义窗口中，同时，双击“换算”栏可以对该项子目进行换算。重复以上2-3，定义“外墙”属性qi-3，墙厚=370，内/外墙=外。4、点击属性管理窗口上的“确认”，退出属性管理窗口，这样完成了对墙构件的属性定义。5、其它构件的属性定义方法同上，一种构件有多个属性项目时，在属性管理窗口中一次性定义完成。比如柱构件，有不同截面尺寸的柱，则可定义多个柱属性：zu-2、zu-3、zu-4……图选择模板第六步：绘制构件属性定义好之后，就是画图了，利用软件提供的画图工具，将构件图元绘...
