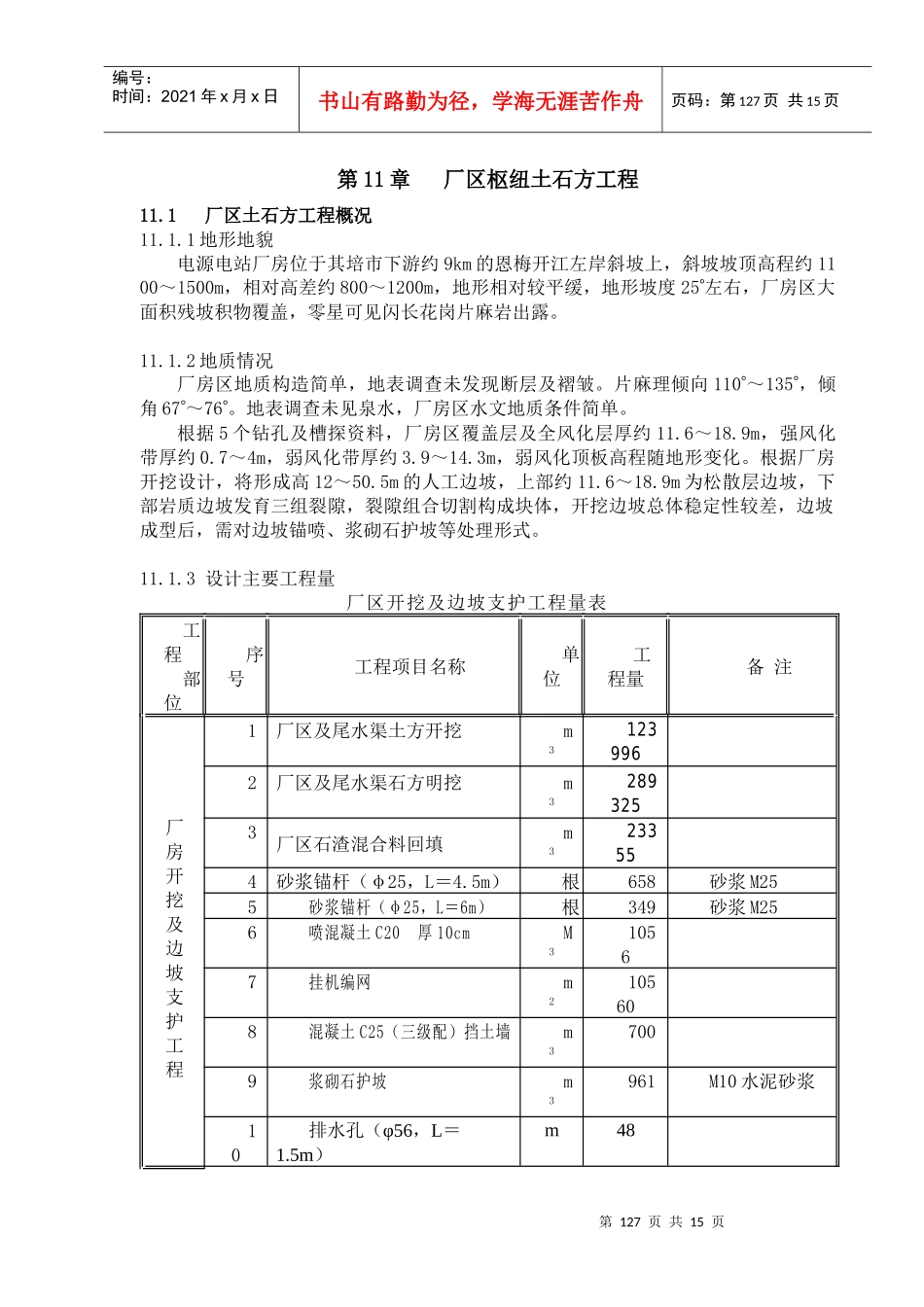

第127页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第127页共15页第11章厂区枢纽土石方工程11.1厂区土石方工程概况11.1.1地形地貌电源电站厂房位于其培市下游约9km的恩梅开江左岸斜坡上，斜坡坡顶高程约1100～1500m，相对高差约800～1200m，地形相对较平缓，地形坡度25左右，厂房区大面积残坡积物覆盖，零星可见闪长花岗片麻岩出露。11.1.2地质情况厂房区地质构造简单，地表调查未发现断层及褶皱。片麻理倾向110～135，倾角67～76。地表调查未见泉水，厂房区水文地质条件简单。根据5个钻孔及槽探资料，厂房区覆盖层及全风化层厚约11.6～18.9m，强风化带厚约0.7～4m，弱风化带厚约3.9～14.3m，弱风化顶板高程随地形变化。根据厂房开挖设计，将形成高12～50.5m的人工边坡，上部约11.6～18.9m为松散层边坡，下部岩质边坡发育三组裂隙，裂隙组合切割构成块体，开挖边坡总体稳定性较差，边坡成型后，需对边坡锚喷、浆砌石护坡等处理形式。11.1.3设计主要工程量厂区开挖及边坡支护工程量表工程部位序号工程项目名称单位工程量备注厂房开挖及边坡支护工程1厂区及尾水渠土方开挖m31239962厂区及尾水渠石方明挖m32893253厂区石渣混合料回填m3233554砂浆锚杆（φ25，L＝4.5m）根658砂浆M255砂浆锚杆（φ25，L＝6m）根349砂浆M256喷混凝土C20厚10cmM310567挂机编网m2105608混凝土C25（三级配）挡土墙m37009浆砌石护坡m3961M10水泥砂浆10排水孔（φ56，L＝1.5m）m48第128页共15页第127页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第128页共15页11排水孔（φ56，L＝5m）m345312塑料排水盲管φ50m3428外包200g/m2土工滤布PVC管（φ50，L＝0.4m、0.7m）m349截水沟槽挖m3380截水沟m316730cm厚浆砌片石矩形塑料排水盲沟m663塑料芯体140×35mm（高×宽）外包滤膜排水钢管（φ200）m41混凝土排水沟C20（二级配）m31511.2施工进度及高峰月开挖强度11.2.1控制性工期根据招标文件及工程施工总进度计划安排，2008年3月1日厂区主体工程正式开工，由于前期施工准备及临时工程等工作，厂房土石方开挖及边坡锚杆、喷混支护等主要节点工期安排如下：厂房及尾水覆盖层土方开挖：2008年5月11日至2008年6月10日；厂房及尾水269.30高程平台以上石方开挖：2008年6月11日至2008年8月1日；厂房及尾水269.30以上边坡锚杆、喷混支护：2008年8月2日至2008年9月10日；厂房及尾水269.30高程平台以下石方开挖：2008年9月11日至2008年11月25日；厂房及尾水269.30以下边坡锚杆、喷混支护：2008年11月26日至2009年1月20日；厂房基坑清理：2009年1月21日至2009年1月31日。11.2.2开挖强度施工期高峰月土方开挖强度为123996m³/月，石方开挖高峰月强度为72331m³/月，根据我公司施工经验及机械配置计算，选用1台D220推土机配合1台CAT330B反铲和2台CAT320反铲挖掘机进行厂区边坡和基坑的土石方开挖，其中T320推土机主要负责覆盖层的剥除和土石方渣料的集渣，2台CAT320反铲挖掘机负责装渣，1台CAT330B反铲挖掘机负责厂区及尾水土石方的集料和部分次坚硬岩石的清理等工作，为开挖作业面的展开及满足高峰月的开挖强度要求，对机械留有富裕效率。第129页共15页第128页共15页269.30m主、副厂房开挖安装间开挖269.30m以下尾水渠开挖集水井开挖269.30m以下支护施工排水石方开挖验收编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第129页共15页根据开挖强度，按每月25天工作日计，按照开挖强度的日最高强度为5000m³/天按每天20h计算，小时运输强度为250m³，拟选用20t自卸汽车运输，从厂区至渣场的运距约为1.5km，往返一次约需30min，按正常运行车辆计算为10辆，按运输车辆的0.75利用率计，需配置14辆20t自卸汽车可完全满足土石方运输需要。11.3厂区开挖及支护施工程序框图厂区开挖及支护施工程序框图见下页。11.4施工准备施工准备测量清理挖除施工道路修筑截水沟开挖砌筑269.30m平台以上开挖自卸汽车运输269.30平台以上支护第130页共15页第129页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第130页共15页11.4.1控制网复测工程开工...
