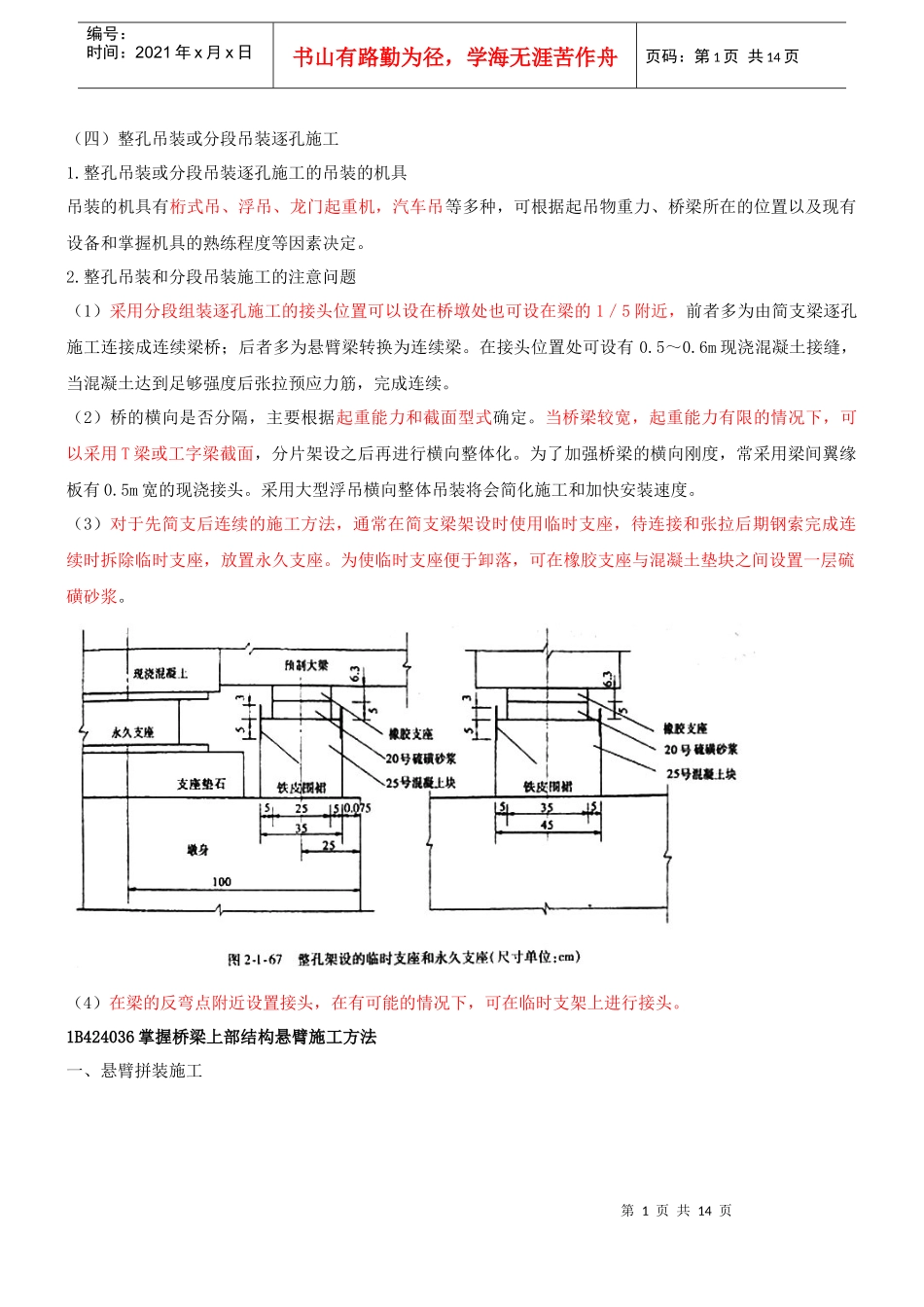

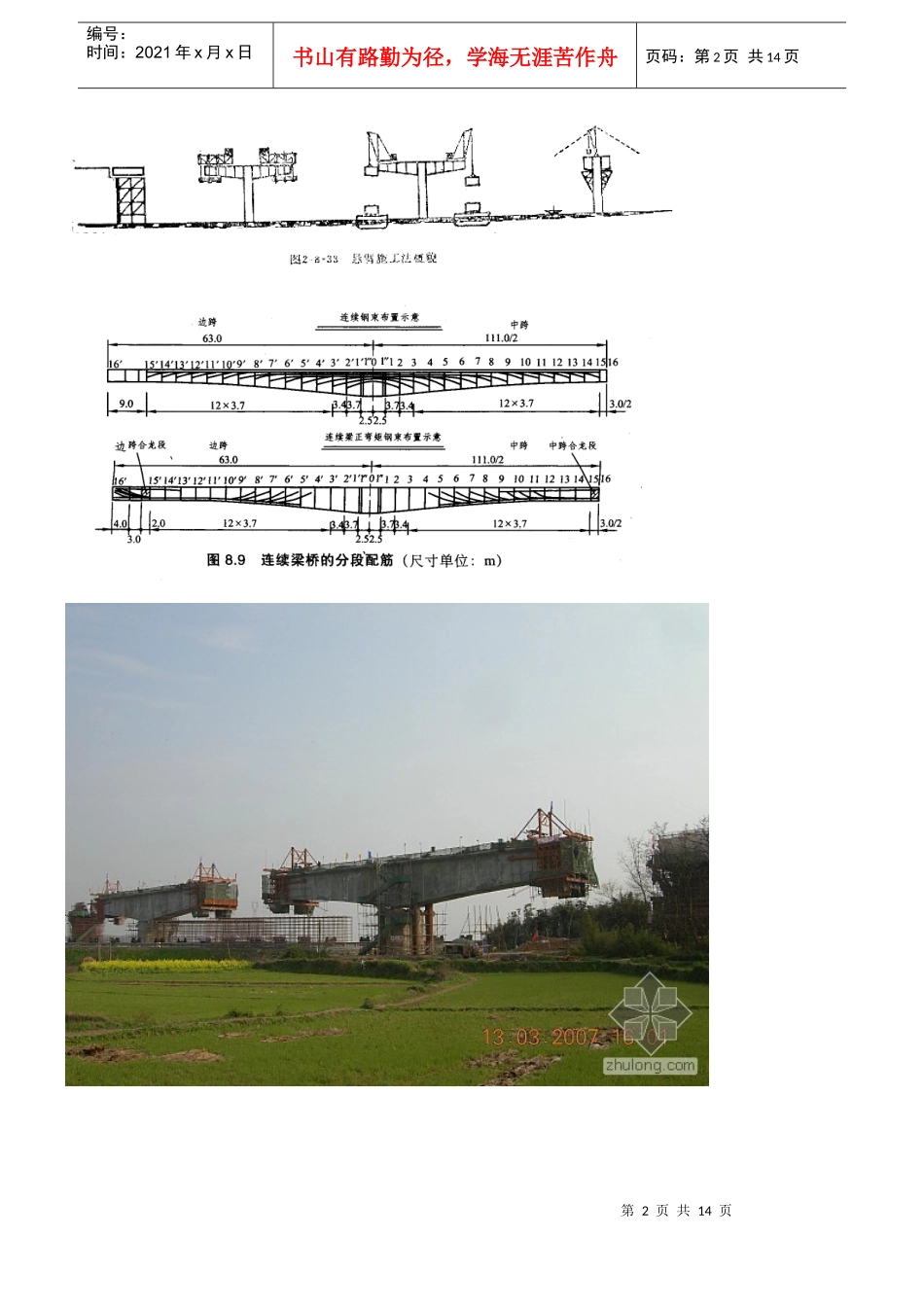

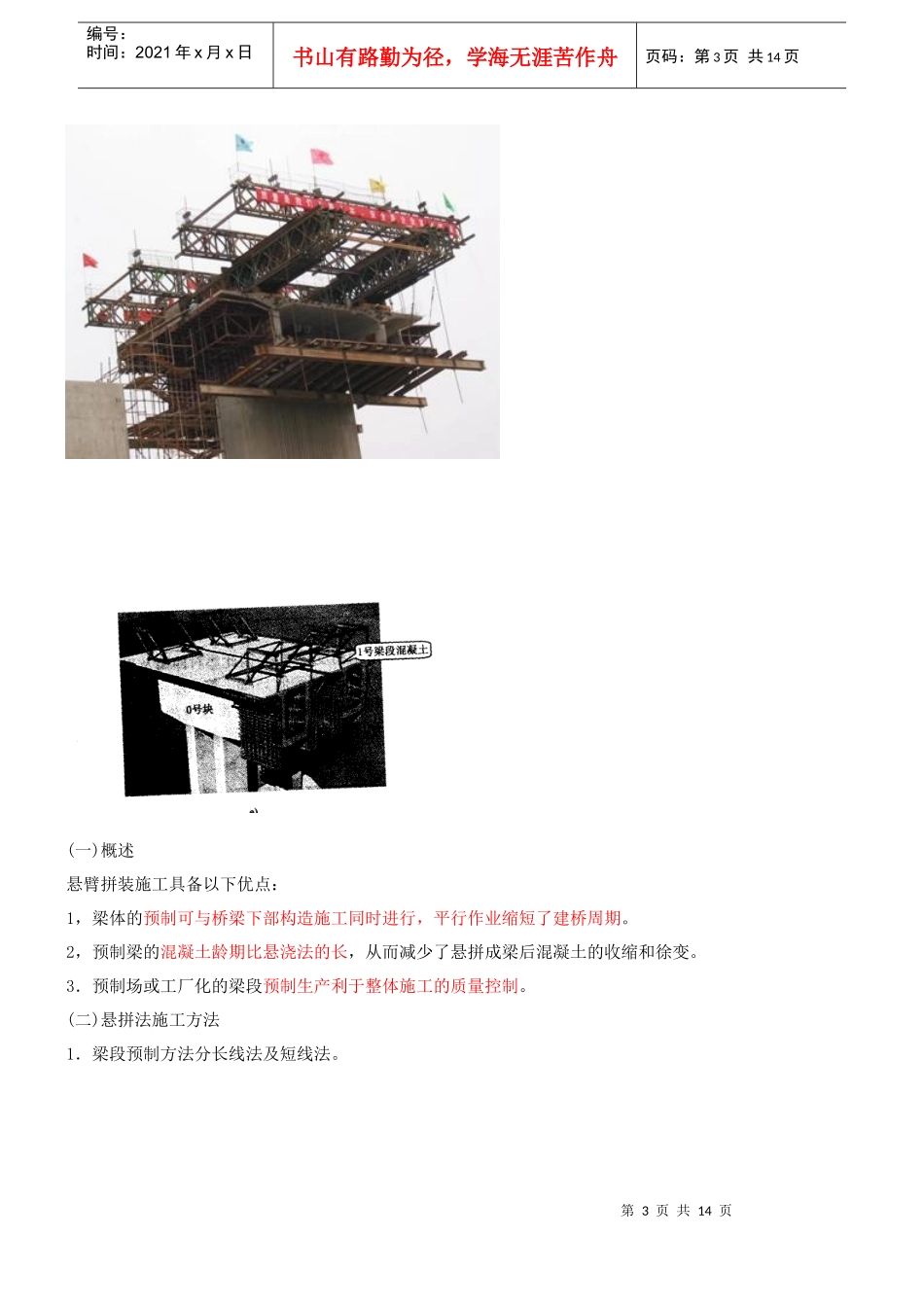

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页（四）整孔吊装或分段吊装逐孔施工1.整孔吊装或分段吊装逐孔施工的吊装的机具吊装的机具有桁式吊、浮吊、龙门起重机，汽车吊等多种，可根据起吊物重力、桥梁所在的位置以及现有设备和掌握机具的熟练程度等因素决定。2.整孔吊装和分段吊装施工的注意问题（1）采用分段组装逐孔施工的接头位置可以设在桥墩处也可设在梁的1／5附近，前者多为由简支梁逐孔施工连接成连续梁桥；后者多为悬臂梁转换为连续梁。在接头位置处可设有0.5～0.6m现浇混凝土接缝，当混凝土达到足够强度后张拉预应力筋，完成连续。（2）桥的横向是否分隔，主要根据起重能力和截面型式确定。当桥梁较宽，起重能力有限的情况下，可以采用T梁或工字梁截面，分片架设之后再进行横向整体化。为了加强桥梁的横向刚度，常采用梁间翼缘板有0.5m宽的现浇接头。采用大型浮吊横向整体吊装将会简化施工和加快安装速度。（3）对于先简支后连续的施工方法，通常在简支梁架设时使用临时支座，待连接和张拉后期钢索完成连续时拆除临时支座，放置永久支座。为使临时支座便于卸落，可在橡胶支座与混凝土垫块之间设置一层硫磺砂浆。（4）在梁的反弯点附近设置接头，在有可能的情况下，可在临时支架上进行接头。1B424036掌握桥梁上部结构悬臂施工方法一、悬臂拼装施工第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页(一)概述悬臂拼装施工具备以下优点：1，梁体的预制可与桥梁下部构造施工同时进行，平行作业缩短了建桥周期。2，预制梁的混凝土龄期比悬浇法的长，从而减少了悬拼成梁后混凝土的收缩和徐变。3．预制场或工厂化的梁段预制生产利于整体施工的质量控制。(二)悬拼法施工方法1．梁段预制方法分长线法及短线法。第4页共14页第3页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共14页2．长线法.优点:由于台座固定可靠，成桥后梁体线性较好，缺点是占地较大，地基要求坚实，混凝土的浇筑和养护移动分散。3．短线法。优点是场地较小，浇筑模板及设备基本不需要移机，可调的底、侧模便于平竖曲线梁段的预制.缺点是精度要求高，施工要求严，施工周期相对较长。4．长线法施工工序：预制场、存梁区布置→梁段浇筑台座准备→梁段浇筑→梁段吊运存放、修整→梁段外运→梁段吊拼(三)梁段的拼接施工1．0号块：为了确保连续梁分段悬拼施工的平衡和稳定，常与悬浇方法相同，将T构支座临时固结，必要时在墩两侧加设临时支架以满足悬拼的施工需要。2．1号块：l号块是紧邻0号块两侧的第一箱梁节段，也是悬拼T构的基准梁段，是全跨安装质量的关键，一般采用湿接缝连接。湿接缝拼装梁段施工程序：吊机就位→提升、起吊1号梁段→安设铁皮管→中线测量→丈量湿接缝的宽度→调整铁皮管→高程测量→检查中线→固定1号梁段→安装湿接缝的模板→浇筑湿接缝混凝土→湿接缝养护、拆模→张拉预应力筋→下一梁段拼装。3．其他梁段拼装：采用胶接缝拼装，拼装施工程序：吊机就位→起吊梁段→初步定位试拼→检查并处理第5页共14页第4页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共14页管道接头→移开梁段→穿临时预应力筋入孔→接缝面上涂胶接材料→正式定位、贴紧梁段→张拉临时预应力筋→放松起吊索→穿永久预应力筋→张拉预应力筋后移挂篮→下一梁段拼装。(四)预制梁块悬臂拼装时应注意的要点1．梁段的存放场地应平整，承载力应满足要求，支垫位置应与吊点一致。2．预制梁块的测量要求：(1)箱梁基准块出坑前必须对所有梁块进行测量，详细记录，并根据其在桥上的设计位置进行校正；(2)箱梁标高控制点和挠度观测点，在箱梁顶面埋置4～6个；(3)在预制梁段上标出梁号、中轴线、横轴线。3．预制块件的悬臂拼装可依据设备和现场条件选用。若方便在陆地上或在便桥上施工时，可采用自行式吊车、门式吊车进行拼装；对于水中桥跨，可采用水上浮吊进行安装；对于高墩...
