简单通俗易懂汽车入门知识图解大集合VIP免费

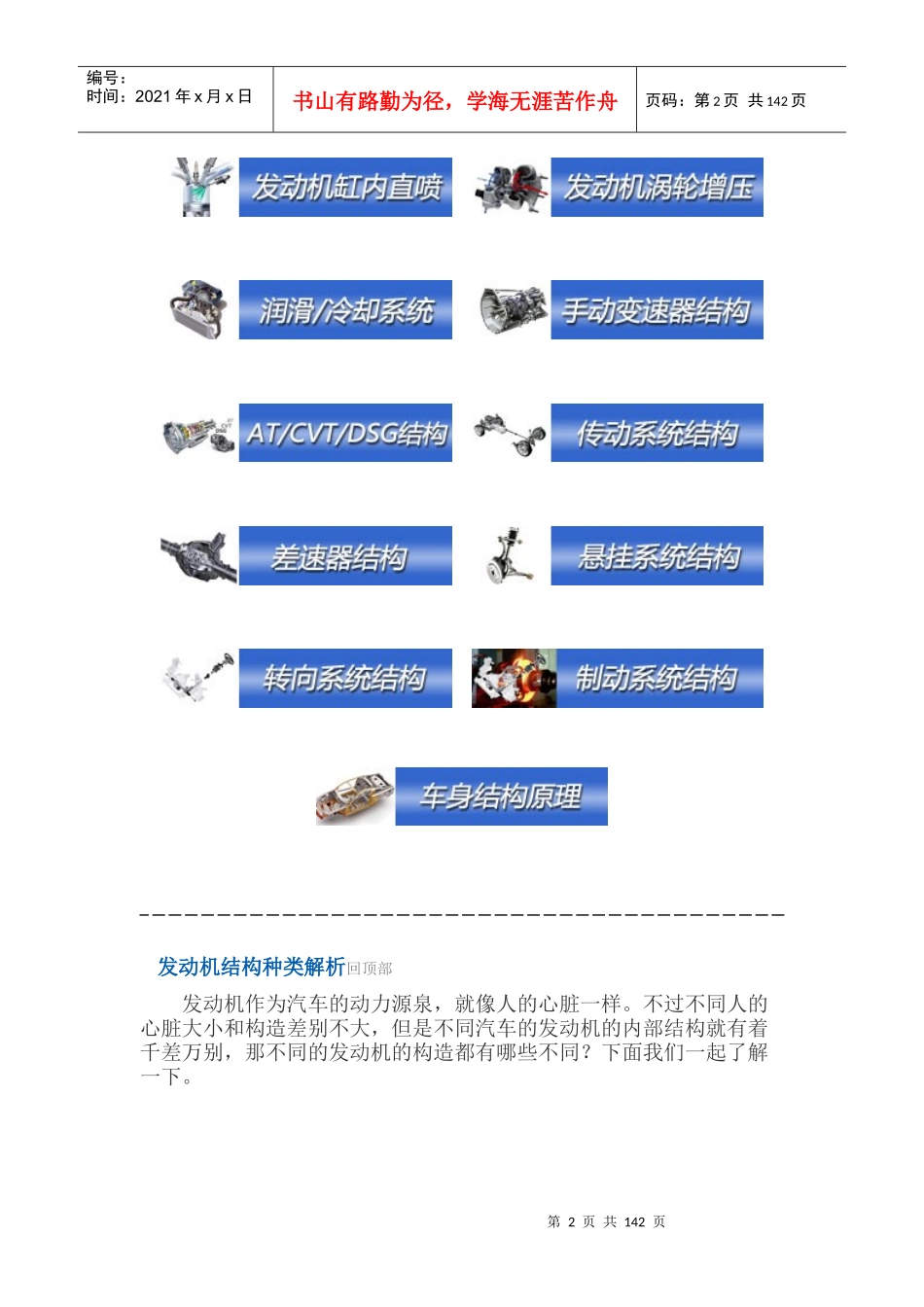

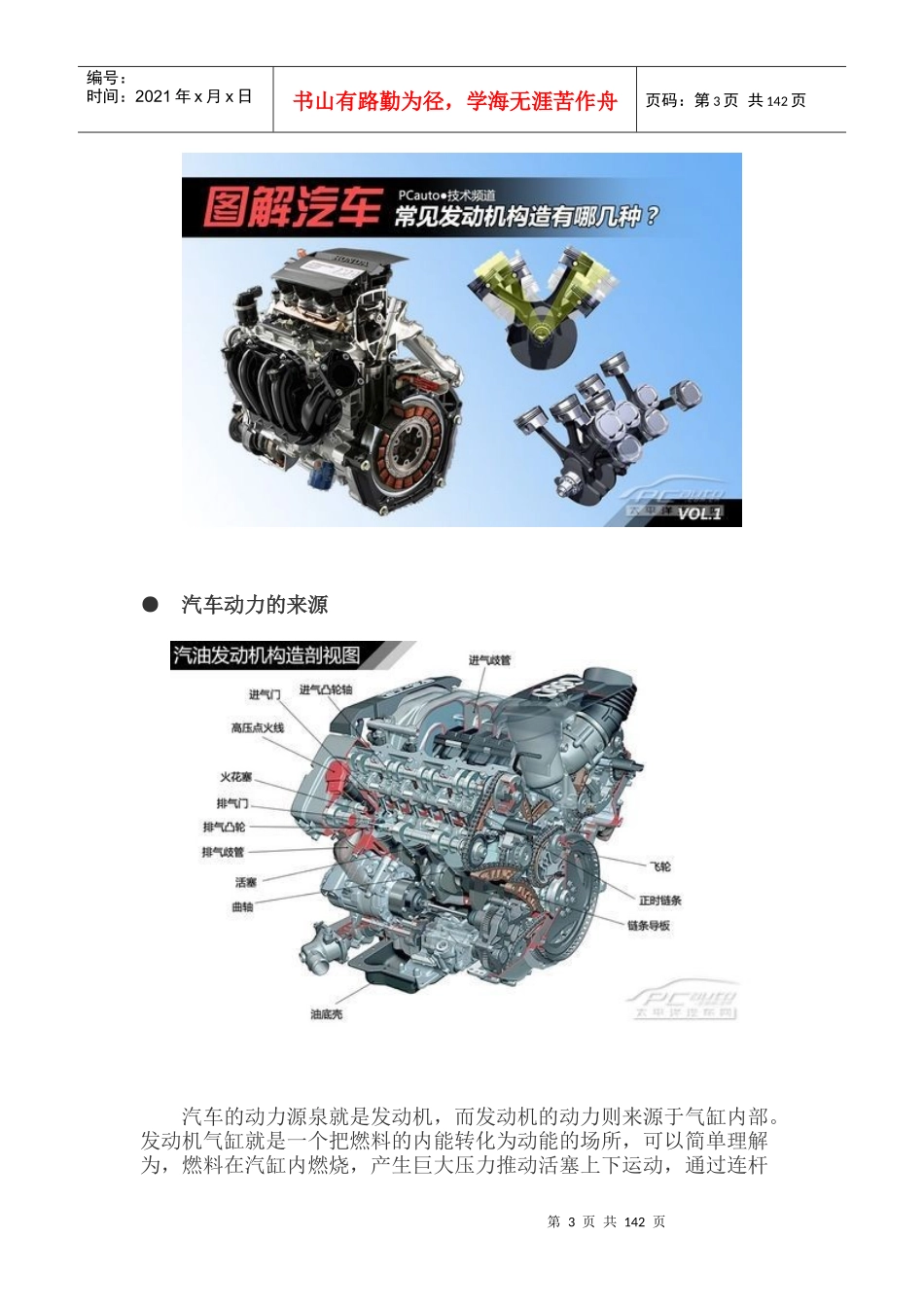

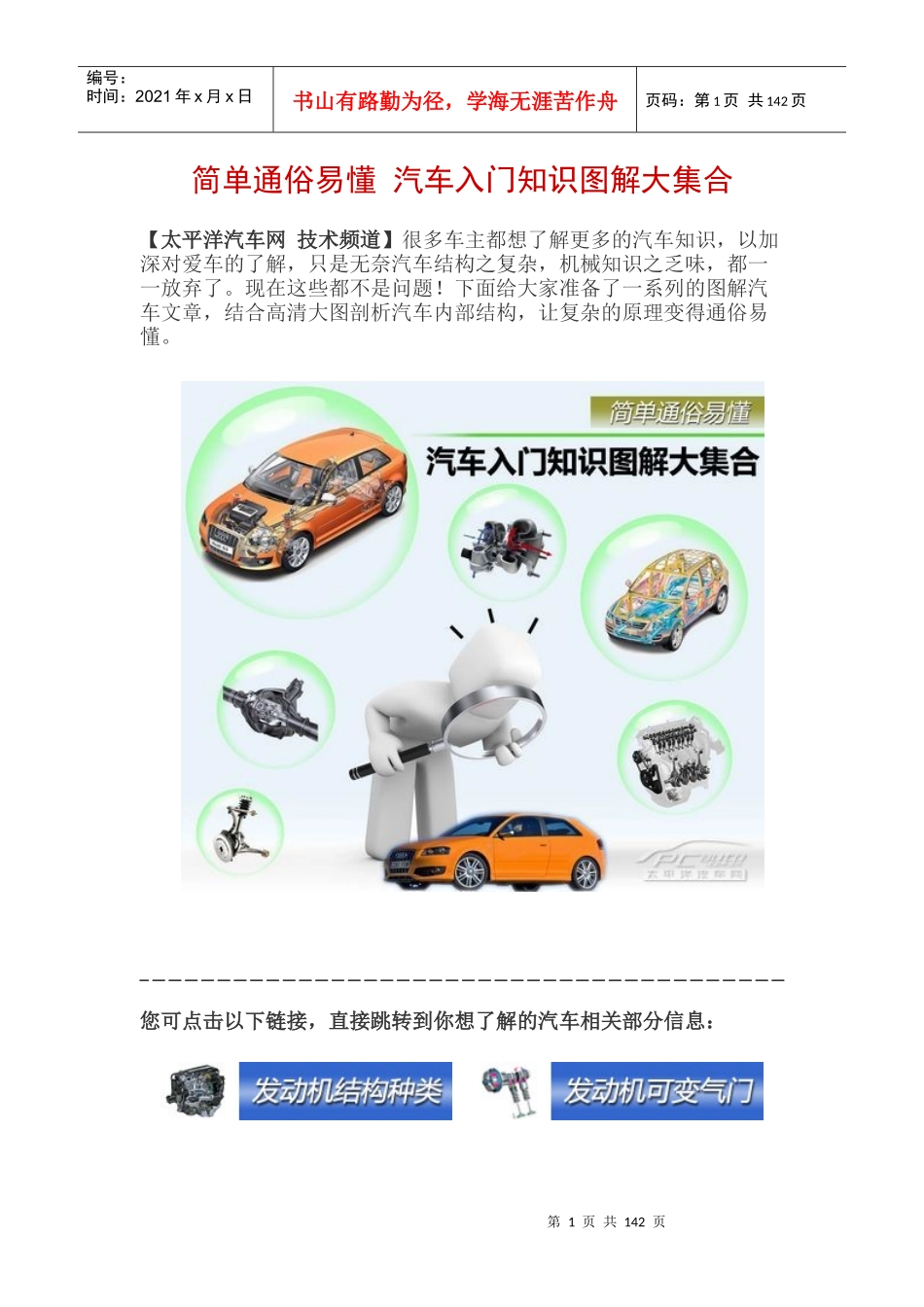

第1页共142页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共142页简单通俗易懂汽车入门知识图解大集合【太平洋汽车网技术频道】很多车主都想了解更多的汽车知识，以加深对爱车的了解，只是无奈汽车结构之复杂，机械知识之乏味，都一一放弃了。现在这些都不是问题！下面给大家准备了一系列的图解汽车文章，结合高清大图剖析汽车内部结构，让复杂的原理变得通俗易懂。您可点击以下链接，直接跳转到你想了解的汽车相关部分信息：第2页共142页第1页共142页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共142页2发动机结构种类解析回顶部发动机作为汽车的动力源泉，就像人的心脏一样。不过不同人的心脏大小和构造差别不大，但是不同汽车的发动机的内部结构就有着千差万别，那不同的发动机的构造都有哪些不同？下面我们一起了解一下。第3页共142页第2页共142页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共142页●汽车动力的来源汽车的动力源泉就是发动机，而发动机的动力则来源于气缸内部。发动机气缸就是一个把燃料的内能转化为动能的场所，可以简单理解为，燃料在汽缸内燃烧，产生巨大压力推动活塞上下运动，通过连杆第4页共142页第3页共142页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共142页把力传给曲轴，最终转化为旋转运动，再通过变速器和传动轴，把动力传递到驱动车轮上，从而推动汽车前进。●气缸数不能过多一般的汽车都是以四缸和六缸发动机居多，既然发动机的动力主要是来源于气缸，那是不是气缸越多就越好呢?其实不然，随着汽缸数的增加，发动机的零部件也相应的增加，发动机的结构会更为复杂，这也降低发动机的可靠性，另外也会提高发动机制造成本和后期的维护费用。所以，汽车发动机的汽缸数都是根据发动机的用途和性能要求进行综合权衡后做出的选择。像V12型发动机、W12型发动机和W16型发动机只运用于少数的高性能汽车上。●V型发动机结构第5页共142页第4页共142页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共142页其实V型发动机，简单理解就是将相邻气缸以一定的角度组合在一起，从侧面看像V字型，就是V型发动机。V型发动机相对于直列发动机而言，它的高度和长度有所减少，这样可以使得发动机盖更低一些，满足空气动力学的要求。而V型发动机的气缸是成一个角度对向布置的，可以抵消一部分的震动，但是不好的是必须要使用两个气缸盖，结构相对复杂。虽然发动机的高度减低了，但是它的宽度也相应增加，这样对于固定空间的发动机舱，安装其他装置就不容易了。●W型发动机结构第6页共142页第5页共142页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共142页将V型发动机两侧的气缸再进行小角度的错开，就是W型发动机了。W型发动机相对于V型发动机，优点是曲轴可更短一些，重量也可轻化些，但是宽度也相应增大，发动机舱也会被塞得更满。缺点是W型发动机结构上被分割成两个部分，结构更为复杂，在运作时会产生很大的震动，所以只有在少数的车上应用。第7页共142页第6页共142页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共142页●水平对置发动机结构水平对置发动机可以理解为将V型发动机的夹角扩大到180°，使相邻气缸相互对立布置（活塞的底部向外侧），就成水平对置发动机。优点是可以很好的抵消振动，使发动机运转更为平稳；重心低，车头第8页共142页第7页共142页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共142页可以设计得更低，满足空气动力学的要求；动力输出轴方向与传动轴方向一致，动力传递效率较高。缺点：结构复杂，维修不方便；生产工艺要求苛刻，生产成本高，在知名品牌的轿车中只有保时捷和斯巴鲁还在坚持使用水平对置发动机。●发动机为什么能源源不断提供动力发动机之所以能源源不断的提供动力，得益于气缸内的进气、压缩、做功、排气这四个行程的有条不紊地循环运作。进气行程，活塞从气缸内上止点移动至下止点时，进气门打开，排气门关闭，新鲜的空气...
