箱型构件制作流程VIP免费

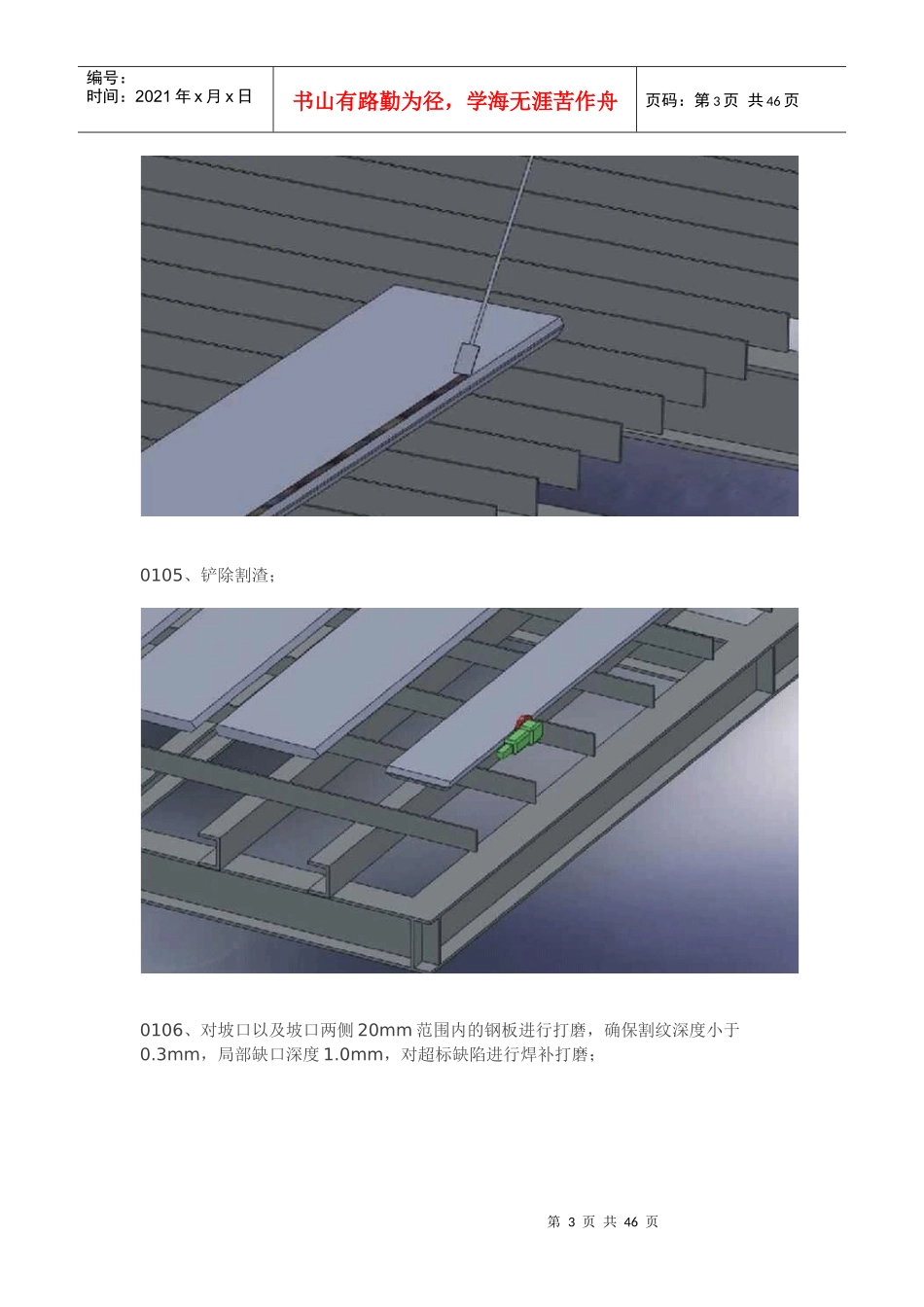

第1页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共46页01、H型钢机械组立工序作业示意图0101、清除操作平台上的杂物，将钢板吊至平台，并划出坡口基准线；0102、摆放并调整切割轨道，以保证小车的行走轨道与板料平行和距离适当；第2页共46页第1页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共46页0103、将半自动切割机摆好并根据图纸要求调整好切割角度；钢板宽度≥1000mm时，按图示的方法进行切割；0104、钢板宽度＜1000mm时，按图示的方法进行切割；第3页共46页第2页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共46页0105、铲除割渣；0106、对坡口以及坡口两侧20mm范围内的钢板进行打磨，确保割纹深度小于0.3mm，局部缺口深度1.0mm，对超标缺陷进行焊补打磨；第4页共46页第3页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共46页0107、切割完毕后按材质、规格分开堆放；（按工程、材质、规格分类堆放）第5页共46页第4页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共46页第6页共46页第5页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共46页第7页共46页第6页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共46页第8页共46页第7页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共46页0108、箱型柱翼腹板坡口示意图。02、箱型构件门焊作业示意图第9页共46页第8页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共46页0201、将构件摆放在门焊胎架上，调整机头位置，焊丝要对准焊道（在引弧板上引弧），干丝伸出长度40~50mm，焊丝与构件距离为10mm；0202、根据板厚与材质进行焊前预热，若母材为Q345按下列要求进行预热：a.40＜t≤60，80℃；b.60＜t≤80，100℃；c.T＞80，140℃。Q390及强度等级以上的材料预热温度另见专项工艺；第10页共46页第9页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共46页0203、工艺没有特殊要求时，按下列参数焊接（双丝焊）：I前=900±10%A，U前=34±7%V，V=40~2000px/min，I后=800±10%A，U后=40±7%V，V=40~2000px/min；0204、焊接后将焊渣清理干净；对需要补焊的表面缺陷进行返工（气孔、咬边、焊瘤、裂纹、未熔合）；第11页共46页第10页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共46页0205、焊接后根据设计要求对需要UT检测的部位进行检测；0206、焊后割除引熄弧板，严禁大锤击落。03、箱型构件端面铣作业示意图第12页共46页第11页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第12页共46页0301、在矫正好的箱型柱上划出任意两相邻壁板的中心线和铣削位置线（铣削位置线以组立时的样冲眼为基准），并打上样冲印；第13页共46页第12页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第13页共46页0302、将箱型柱吊至铣削辊轮架上，调整构件的长度方向上的四个面都垂直于铣刀面，然后利用顶杆顶紧，固定构件端部，防止构件窜动摇晃；0303、开动设备进行铣削；第14页共46页第13页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第14页共46页0304、铣削时可先初铣，再精铣，精铣时进刀量要小；铣削过程中不能停刀；铣削到留半个样冲点为止；0305、铣削结束后松开顶紧装置并将构件吊离工作平台转入下道工序。04、箱型柱装配作业示意图第15页共46页第14页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第15页共46页0401、将构件摆放在工作胎架上，检验上道加工质量以及确认中心线。以端铣面为基准，按图纸划出各零部件位置线（边线）；标注零部件的编号；0402、划线后进行自检，核查各尺寸是否合格；第16页共46页第15页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第16页共46页0403、用半自动切割...
