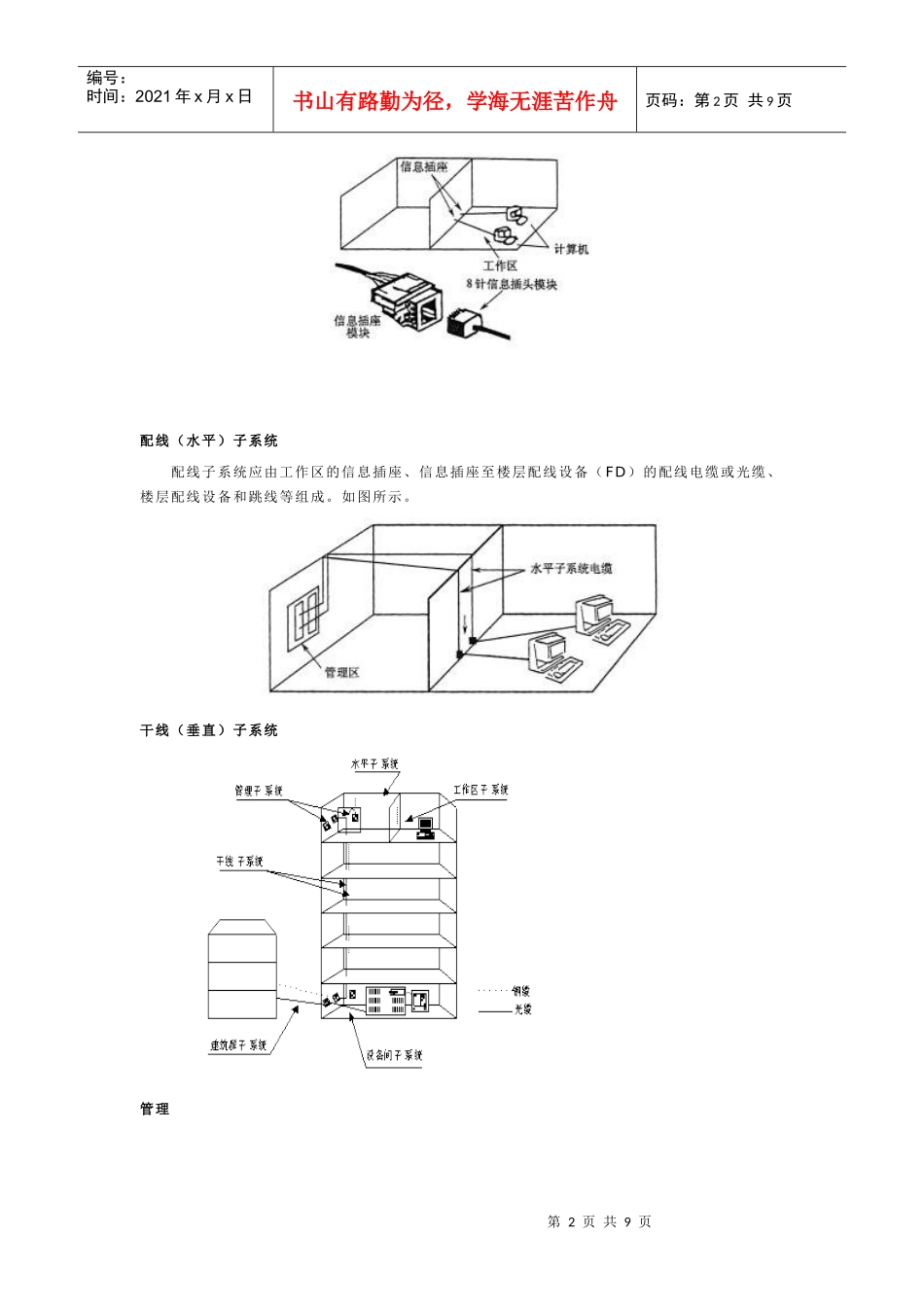

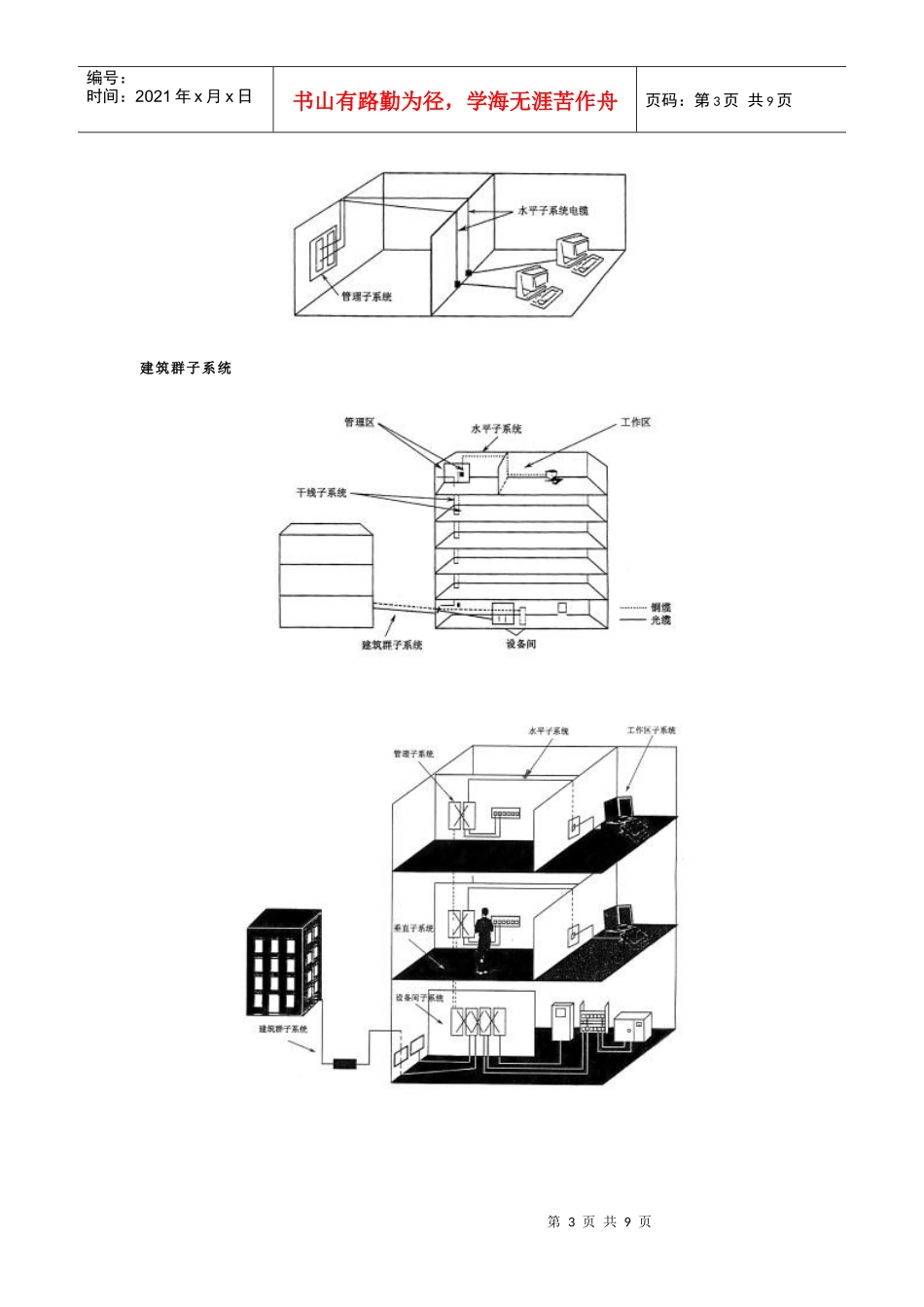

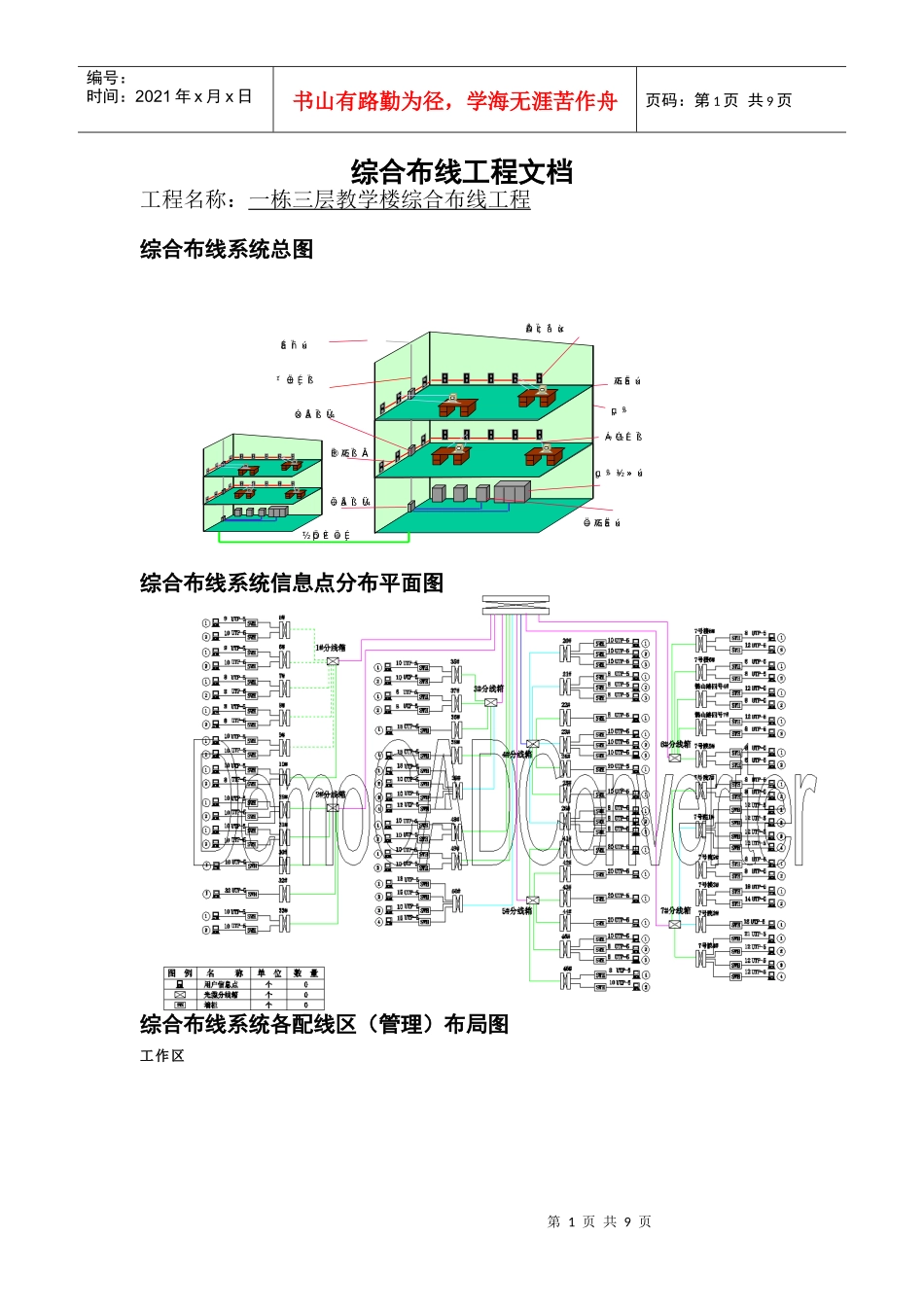

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页综合布线工程文档工程名称：一栋三层教学楼综合布线工程综合布线系统总图综合布线系统信息点分布平面图综合布线系统各配线区（管理）布局图工作区µç»°½»»»úÖ÷¼ÆËã»ú´¹Ö±¸ÉÏß×ÓÅäÏß¼ÜˮƽÏßÀÂÁ¬½ÓÈíÏß¼ÆËã»úµç»°ÉãÏñ»úÐÅÏ¢²å×ùÖ÷ÅäÏ߼ܽ¨ÖþȺÖ÷¸É第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页配线（水平）子系统配线子系统应由工作区的信息插座、信息插座至楼层配线设备（FD）的配线电缆或光缆、楼层配线设备和跳线等组成。如图所示。干线（垂直）子系统管理第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页建筑群子系统第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页综合布线系统路由图第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页综合布线系统性能检测报告32615单位（子单位）工程名称分部（子分部）工程名称分项工程施工单位项目经理分包单位分包项目经理测试时间仪表型号序号检测点编号房间号设备房号长度（m）接线正确衰减（db）近端串扰（db）第6页共9页第5页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共9页施工单位检查结果专业质量检查员：项目技术负责人：项目经理：年月日设备器材明细表项目名称：一栋三层教学楼综合布线工程项目编号：序号材料名称型号/规格生产厂家性能参数数量1联塑PVC线管φ32顺德联塑实业符合JG/T3050-1998标准720米2联塑PVC线管φ20顺德联塑实业符合JG/T3050-1998标准4000米3联塑PVC线管φ25顺德联塑实业符合JG/T3050-1998标准720米4联塑PVC线槽40X18顺德联塑实业符合JG/T3050-1998标准2100米5联塑PVC线槽25X14顺德联塑实业符合JG/T3050-1998标准450米6双绞线IBDN超五类丽特网络科技亚洲有限公司符合YD/T1013-1999标准58箱7镀锌铁桥架100X80广州番禺健成五金桥架厂符合CECS31:91和JB/T6743-1993标准2600米8镀锌铁桥架150X75广州番禺健成五金桥架厂符合CECS31:91和JB/T6743-1993标准450米9镀锌铁桥架60X30广州番禺健成五金桥架厂符合CECS31:91和JB/T6743-1993标准60米10室内光纤TCL六类多膜TCL国际电工（惠州）有限公司符合YD/T901-2001国际标准1000米11室外光纤TCL六类多膜TCL国际电工（惠州）有限公司符合YD/T901-2001国际标准1400米121314第7页共9页第6页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共9页15161718记录人：监督人：日期：注：1、本报告一式三份，建设单位、监理单位、施工单位各一份；竣工图纸第8页共9页第7页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共9页综合布线测试记录工程名称测试日期年月日仪表型号序号点编号房间号设备房号长度（m）接线正确衰减(dB)近端串扰测试结果评定意见年月日第9页共9页第8页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共9页监理（建设）单位施工单位专业技术负责人专业质检员专业工长专业监理工程师：(建设单位项目专业技术负责人)
