综合布线工程竣工文档模板[1]VIP免费

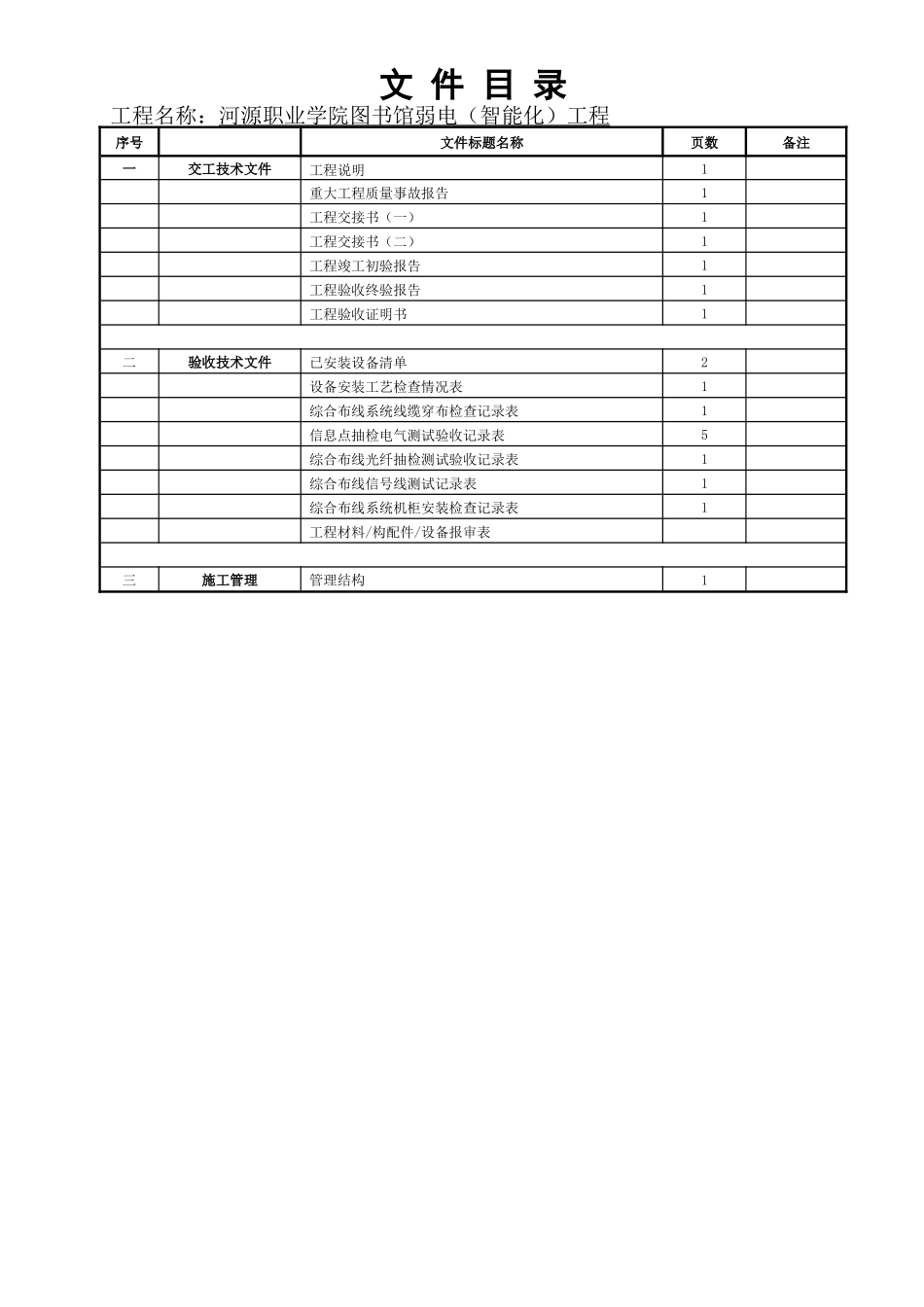

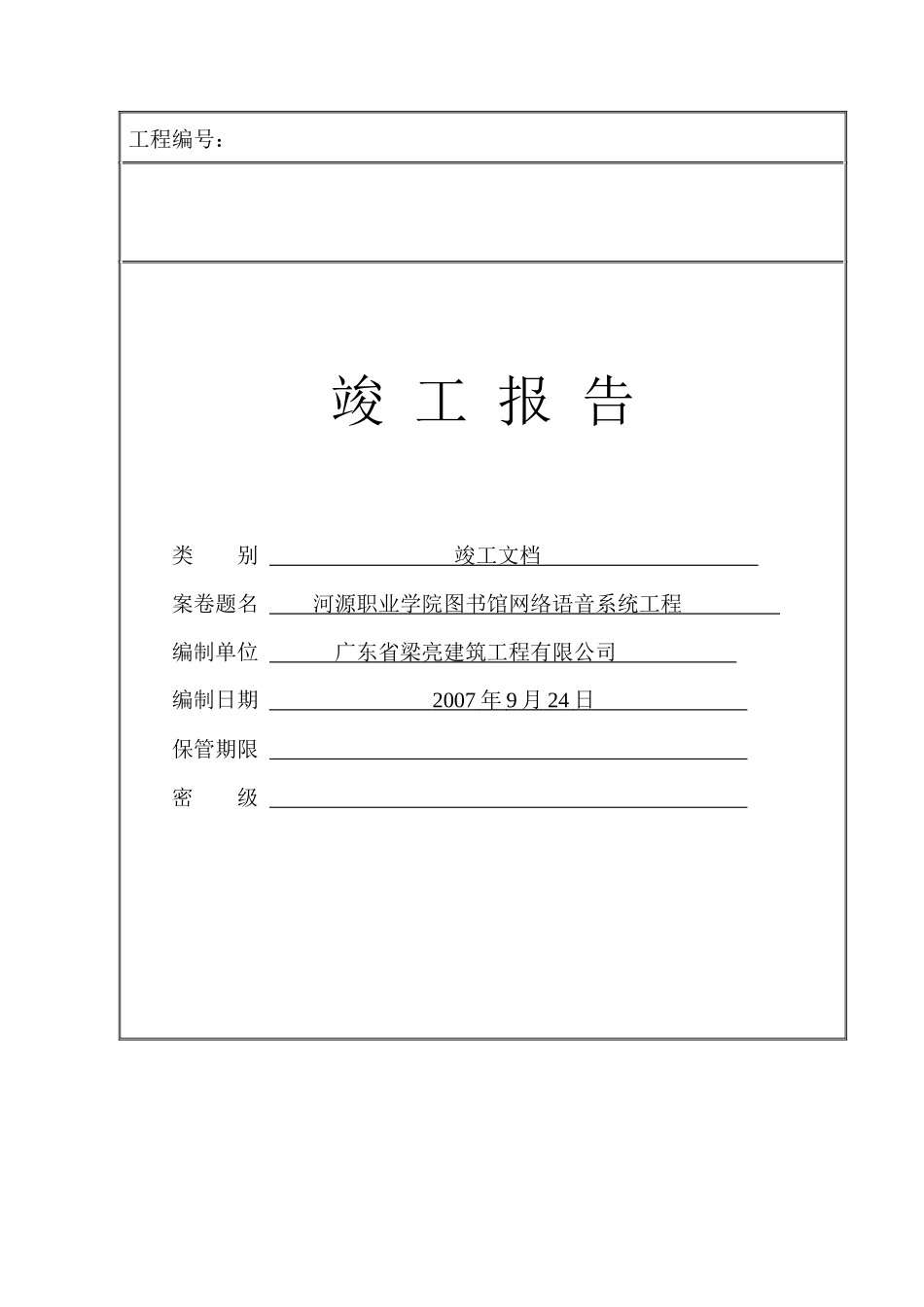

工程编号：竣工报告类别竣工文档案卷题名河源职业学院图书馆网络语音系统工程编制单位广东省梁亮建筑工程有限公司编制日期2007年9月24日保管期限密级文件目录工程名称：河源职业学院图书馆弱电（智能化）工程序号文件标题名称页数备注一交工技术文件工程说明1重大工程质量事故报告1工程交接书（一）1工程交接书（二）1工程竣工初验报告1工程验收终验报告1工程验收证明书1二验收技术文件已安装设备清单2设备安装工艺检查情况表1综合布线系统线缆穿布检查记录表1信息点抽检电气测试验收记录表5综合布线光纤抽检测试验收记录表1综合布线信号线测试记录表1综合布线系统机柜安装检查记录表1工程材料/构配件/设备报审表三施工管理管理结构1河源职业学院图书馆弱电（智能化）工程建设交工技术文件密级：建设项目名称：河源职业学院图书馆弱电（智能化）工程单项工程名称：综合布线、网络设备、语音设备、机房装饰工程建设单位：河源职业技术学院施工单位：广东梁亮建筑工程有限公司监理单位：深圳市华鹏工程建设监理有限公司2007年09月24日交工技术文件目录序号文件名称制作单位制作日期页数1工程说明2007/06/232重大工程质量事故报告2007/06/233工程交接书（一）2007/06/234工程交接书（二）2007/06/235工程竣工初验报告2007/06/236工程验收终验报告2007/06/237工程验收证明书2007/06/23工程说明一、工程概况：本工程为河源职业学院图书馆弱电（智能化）工程位于河源市大学城内，本次施工是图书馆弱电（智能化）工程，共计646个信息点及语音点。二、工程项目内容：本工程于2007年6月16日开工，工程中主干网由高速千兆光纤骨干以太网组成，网络分布呈星型拓扑结构，水平布线子系统采用百兆主干网络、10/100兆自适应到桌面的网络方案，把图书馆的各个资源联系起来，另外，学校通过电信宽带线路把互联网系统接入到校园网内。综合布线部分包括水平线管安装（TCφ32、φ20、φ25暗埋于各楼层墙体内）水平线槽安装；超五类及六类双绞线布放（布放646条）；光纤布放（布放10条）；底合安装（安装646个）；网络面板安装双口（安装215套）；白面板安装（217套）；100X200水平主干桥架安装（中心机房--分机柜）300X200竖井垂直主干桥架安装（中心机房--A区各楼层分机柜）；100х80X1水平主干桥架安装（主干桥架至分机柜）；主干光纤布放（布放10条）；机柜安装共8个，（安装在5楼中心机房37U落地式机柜2台、其他32U落地式分机房机柜安装在1、3、4楼层分机房内）；光纤配线架安装（共9个：24口光纤盒3个、12口光纤盒1个、8口光纤盒6个）；超五类、六线缆测试646条；光纤测试9条三、项目组织系统建设项目名称：河源职业学院图书馆弱电（智能化）工程建设单位名称：河源职业技术学院监理单位名称：深圳市华鹏工程建设监理有限公司施工单位名称：广东梁亮建筑工程有限公司重大工程质量事故报告项目名称：河源职业学院图书馆弱电（智能化）工程）项目编号：工程名称河源职业学院图书馆弱电（智能化）工程设计单位华南理工学院地点河源市大学城内施工单位广东梁亮建筑工程有限公司发生事故时间事故内容本项目无事故发生。填报单位（盖章）：广东梁亮建筑工程有限公司项目负责人：填报日期：2007年09月24日注：1、本报告一式三份，建设单位、监理单位、施工单位各一份；2、本表在事故发生后24小时内报建设单位一份，监理公司一份，报总公司一份，留底一份。工程交接书（一）项目名称：河源职业学院图书馆弱电（智能化）工程建设地点：序号项目单位数量备注1布放图书馆监控点视频线视频点532布放图书馆信息点信息点数4613布放图书馆语音点语音点数1854布放图书馆报警点报警点数545布放借阅系统点借阅点数23布放CATV点CATV点数196信息点语音点端接测试条6467光钎端接测试条9注：1、本报告一式三份，建设单位、监理单位、施工单位各一份；2、工程简要内容：：安装PVC线管线槽，镀锌铁桥架，综合布线，安装机柜，敷设光纤、超五类线缆，端接测试。工程交接书(二)验收情况：本工程于2007年6月26日开工2007年9月24日完工。经建设单位、监理单位、施工单位三方检查，工程质量符合要求。附件：1、竣工图纸，按原设...
