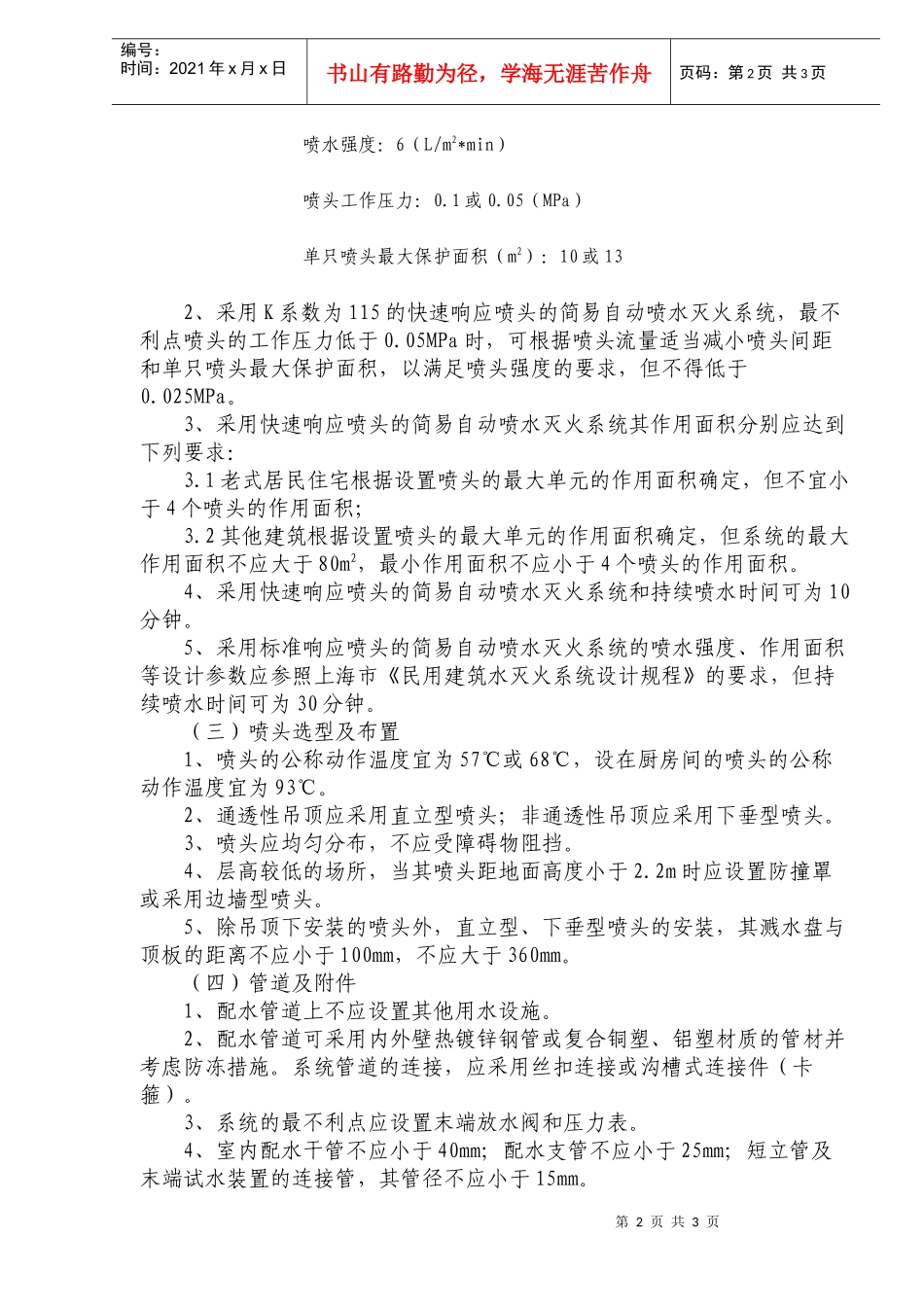

第1页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共3页简易自动喷水灭火系统设计、施工、维护暂行技术办法为了提高建筑抗御火灾的能力，有效的预防群死群伤事故的发生，保护人民生命财产安全，根据国家有关消防法律法规和技术标准，结合本市实际情况，对简易自动喷水灭火系统的设计、施工、维护规定如下：一、定义1、简易自动喷水灭火系统是指由K系数为80、115的快速响应或K系数为80的标准响应喷头、管道以及供水设施组成的自动喷水灭火系统。2、快速响应喷头的热敏性能为响应时间指数RTI≤50（m.s）0.5，玻璃泡直径为3mm。3、标准响应喷头的热敏性能为响应时间指数RTI≥80（m.s）0.5,玻璃泡直径为5mm。二、适用范围1、三层及三层以上老式砖木结构民居民住宅楼；2、建筑高度低于24m的、面积不大于500m2的歌舞娱乐游艺放映场所的改建工程；3、200m2以下的易燃易爆化学物品、塑料、纸张、木材、布匹等可燃物集中的经销商店、仓库；4、国家消防法律法规和技术标准规定设置自动喷水灭火系统范围以外的地下空间等较重要的场所。三、设计要点（一）一般规定1、老式砖木结构居民楼设置简易自动喷水灭火系统时，应在走道、公用厨房、楼梯间及其它公共部位设喷头。2、歌舞娱乐游艺放映场所设置简易自动喷水灭火系统时，应在音控室、KTV包房、茶水间、食品制作间、走道等公共部位设喷头。3、其他场所应在可燃物较多和人员较集中的部位设喷头。4、采用简易自动喷水灭火系统场所的最大净高度不应大于6m。5、老式砖木结构居民楼和易燃易爆化学物品经销商店的简易自动喷水灭火系统应采用快速响应喷头；其他场所的简易自动喷水灭火系统可采用标准响应喷头。（二）设计基本参数1、设置简易自动喷水灭火系统的场所火灾危险等级按中危险级确定，其基本参数不应低于下表的规定。K值：80或115第2页共3页第1页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共3页喷水强度：6（L/m2*min）喷头工作压力：0.1或0.05（MPa）单只喷头最大保护面积（m2）：10或132、采用K系数为115的快速响应喷头的简易自动喷水灭火系统，最不利点喷头的工作压力低于0.05MPa时，可根据喷头流量适当减小喷头间距和单只喷头最大保护面积，以满足喷头强度的要求，但不得低于0.025MPa。3、采用快速响应喷头的简易自动喷水灭火系统其作用面积分别应达到下列要求：3.1老式居民住宅根据设置喷头的最大单元的作用面积确定，但不宜小于4个喷头的作用面积；3.2其他建筑根据设置喷头的最大单元的作用面积确定，但系统的最大作用面积不应大于80m2，最小作用面积不应小于4个喷头的作用面积。4、采用快速响应喷头的简易自动喷水灭火系统和持续喷水时间可为10分钟。5、采用标准响应喷头的简易自动喷水灭火系统的喷水强度、作用面积等设计参数应参照上海市《民用建筑水灭火系统设计规程》的要求，但持续喷水时间可为30分钟。（三）喷头选型及布置1、喷头的公称动作温度宜为57℃或68℃，设在厨房间的喷头的公称动作温度宜为93℃。2、通透性吊顶应采用直立型喷头；非通透性吊顶应采用下垂型喷头。3、喷头应均匀分布，不应受障碍物阻挡。4、层高较低的场所，当其喷头距地面高度小于2.2m时应设置防撞罩或采用边墙型喷头。5、除吊顶下安装的喷头外，直立型、下垂型喷头的安装，其溅水盘与顶板的距离不应小于100mm，不应大于360mm。（四）管道及附件1、配水管道上不应设置其他用水设施。2、配水管道可采用内外壁热镀锌钢管或复合铜塑、铝塑材质的管材并考虑防冻措施。系统管道的连接，应采用丝扣连接或沟槽式连接件（卡箍）。3、系统的最不利点应设置末端放水阀和压力表。4、室内配水干管不应小于40mm；配水支管不应小于25mm；短立管及末端试水装置的连接管，其管径不应小于15mm。第3页共3页第2页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共3页四、系统供水1、简易自动喷水灭火系统应确保一路可靠市政供水，可采用市政管网供水、室内消火栓管道供水或屋顶水箱供水方式。2、采用快速响应喷头的简易自动喷水灭火系统的供水应达到下列要求：2.1老式居民住宅楼简...
