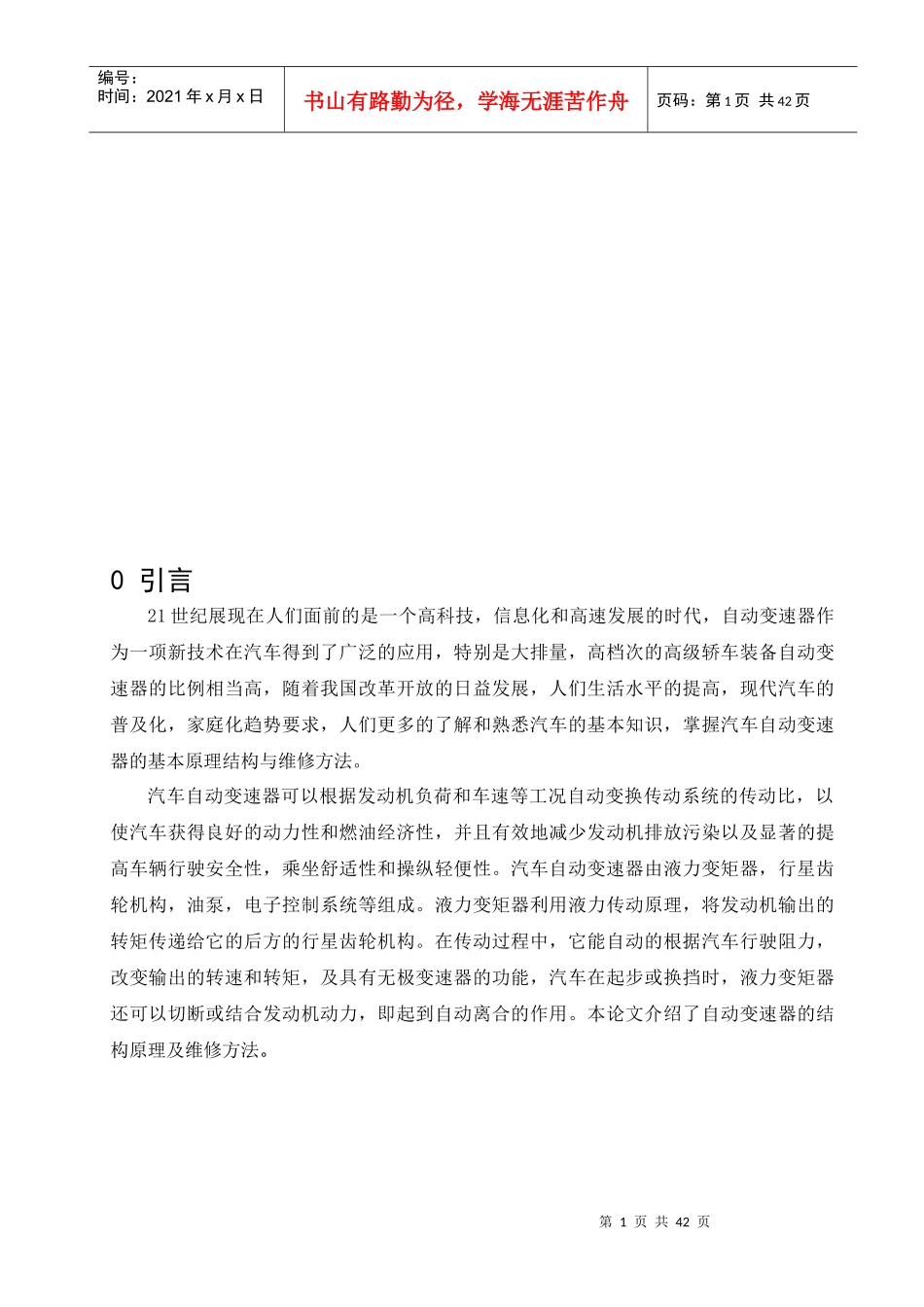

第1页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共42页0引言21世纪展现在人们面前的是一个高科技，信息化和高速发展的时代，自动变速器作为一项新技术在汽车得到了广泛的应用，特别是大排量，高档次的高级轿车装备自动变速器的比例相当高，随着我国改革开放的日益发展，人们生活水平的提高，现代汽车的普及化，家庭化趋势要求，人们更多的了解和熟悉汽车的基本知识，掌握汽车自动变速器的基本原理结构与维修方法。汽车自动变速器可以根据发动机负荷和车速等工况自动变换传动系统的传动比，以使汽车获得良好的动力性和燃油经济性，并且有效地减少发动机排放污染以及显著的提高车辆行驶安全性，乘坐舒适性和操纵轻便性。汽车自动变速器由液力变矩器，行星齿轮机构，油泵，电子控制系统等组成。液力变矩器利用液力传动原理，将发动机输出的转矩传递给它的后方的行星齿轮机构。在传动过程中，它能自动的根据汽车行驶阻力，改变输出的转速和转矩，及具有无极变速器的功能，汽车在起步或换挡时，液力变矩器还可以切断或结合发动机动力，即起到自动离合的作用。本论文介绍了自动变速器的结构原理及维修方法。第2页共42页第1页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共42页1概述电控自动变速器作为汽车底盘中最重要的电子控制总成之一，它由液力变矩器、辅助变速器与电子控制系统三大部分组成，其中电子控制系统是自动变速器的核心。随着电子控制技术的发展，电控自动变速器的发展朝着与发动机及底盘其他控制系统一体化的方向发展。1.1电控自动变速器的特点1．自动变速器的优点（1）提高发动机和传动系的使用寿命。液力自动变速器通过液力变矩器将发动机和传动系“柔性”联结起来，能起到缓冲和过载保护的作用。（2）提高了行车安全性，降低了劳动强度。由于简化了驾驶操作，驾驶员可以更集中注意力观察和处理道路情况，掌握好行驶方向和车速。（3)提高了乘坐舒适性。自动变速器把发动机的转速控制在一定范围内，避免急剧变化，有利于降低发动机的震动和噪声，同时能实现自动平顺地换挡，因此可提高汽车行驶的平顺性，即乘坐舒适性。第3页共42页第2页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共42页（4）改善了汽车的动力性。由于液力变矩器的性能以及自动变速器能实现自动换挡，在自动换挡的过程中功率传递不中断，从而使汽车起步加速性大大提高以及发动机的功率得以充分利用。（5）操作简便省力。取消了离合器和变速杆，使驾驶操作大大简化。自动变速器设置了自动换挡区选择手柄，当选定某1挡区位置后，在行驶中，驾驶员只需控制好油门即可。（6）可减少汽车排放污染。自动变速器在形式换挡过程中能把发动机的转速限制在较小的范围内工作，不需要频繁变换油门开度大小，从而使发动机的排放污染大大减小。1.2自动变速器的类型1．从控制方式上看按控制方式的不同，自动变速器可分为液力控制自动变速器和电子控制自动变速器两种。2．从齿轮变速器的类型看按齿轮变速器类型的不同，自动变速器可分为行星齿轮式自动变速器和平行轴式自动变速器两种:行星齿轮式自动变速器结构紧凑，能获得较大的传动比，为绝大多数桥车采用;平行轴式自动变速器体积较大，最大传动比较小，只有少数几种车型使用(如本田ACCORD桥车)。3．从驱动方式上看按驭动方式的不同，自动变速器可分为后驭动自动变速器和前驭动自动变速器。后驱动自动变速器的变矩器和齿轮变速器的输入轴及输出轴在同一轴线上，发动机的动力经变矩器、变速器、传动轴、后驱动桥的主减速器、差速器和半轴传给左右两个后轮。前驱动自动变速器在自动变速器的壳体内还装有主减速器和差速器。纵置发动机前驱动变速器的结构和布置与后驱动自动变速器基本相同横置发动机前驱动变速器由于汽车横向尺寸的限制，要求有较小的轴向尺寸，通常将输入轴和输出轴设计成两个轴线的方式，变矩器和齿轮变速器输入轴布置在上方，输出轴布置在下方，减少了变速器总体的轴向尺寸，但增加了变速器的高度。第4页共42页第3页共42页编号：时间：2021年x月x日书山有路...
