职业技能鉴定操作技能考核项目VIP免费

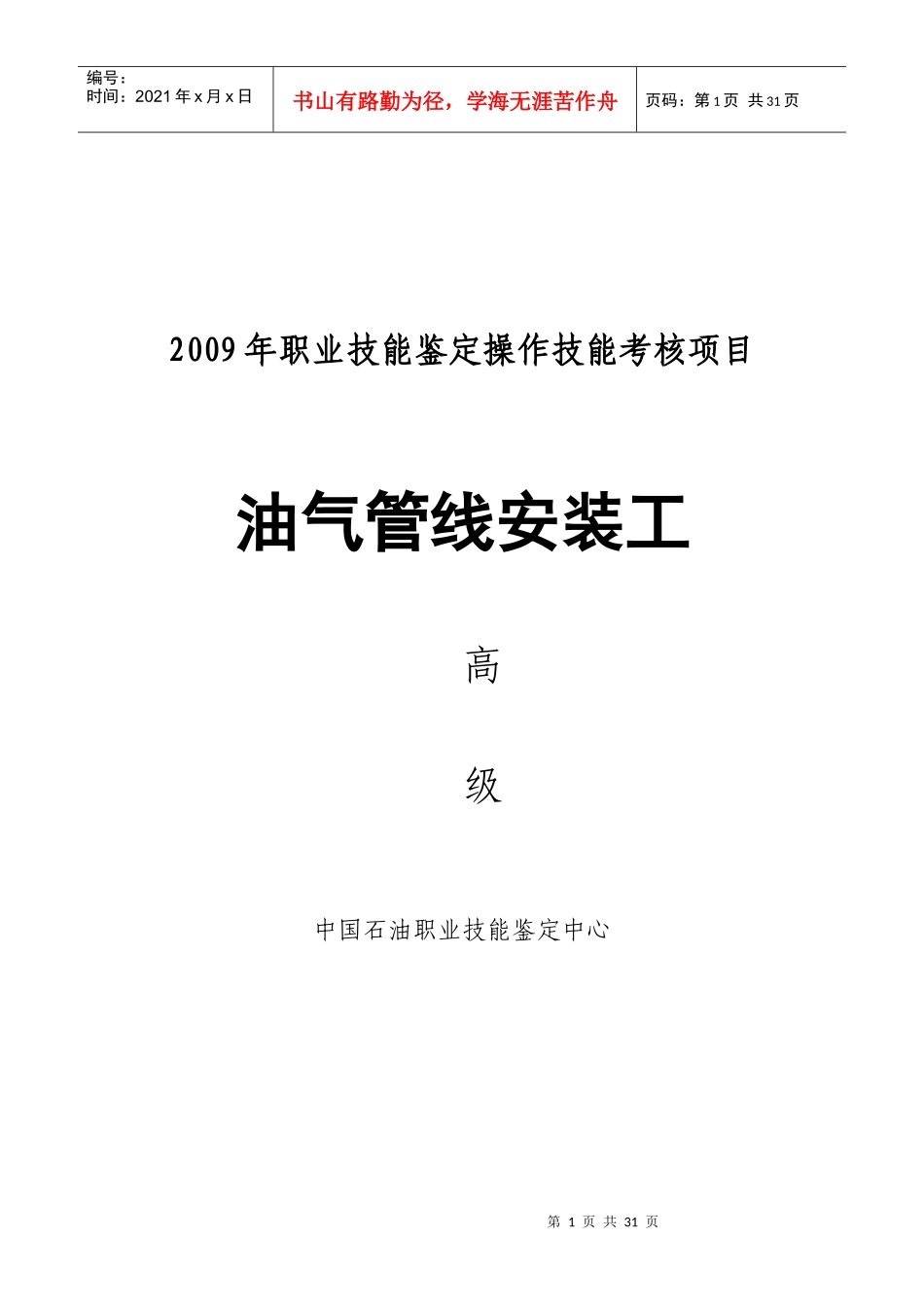

第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共31页2009年职业技能鉴定操作技能考核项目油气管线安装工高级中国石油职业技能鉴定中心第2页共31页第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共31页油气管线安装工高级试题目录试题一、制作异径偏心正接三通法兰（管道预制组对40%）试题二、预制异径偏心60°斜接三通（管道预制组对40%）试题三、预制异径偏心75°斜接三通（管道预制组对40%）试题四、阀组预制质量控制（质量控制30%）试题五、泵房工艺安装质量控制（质量控制30%）试题六、脱水站场区管网质量控制（质量控制30%）试题七、压缩空气管道吹扫（工艺管道吹扫、试压、试运30%）试题八、脱水转油站供热系统试运（工艺管道吹扫、试压、试运30%）试题九、中间站管道水冲洗（工艺管道吹扫、试压、试运30%）第3页共31页第2页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共31页油气管线安装工高级试题组合目录组合一：1、制作异径偏心正接三通法兰（管道预制组对40%）2、阀组预制质量控制（质量控制30%）3、压缩空气管道吹扫（工艺管道吹扫、试压、试运30%）组合二：1、预制异径偏心60°斜接三通（管道预制组对40%）2、泵房工艺安装质量控制（质量控制30%）3、脱水转油站供热系统试运（工艺管道吹扫、试压、试运30%）组合三：1、预制异径偏心75°斜接三通（管道预制组对40%）2、脱水站场区管网质量控制（质量控制30%）3、中间站管道水冲洗（工艺管道吹扫、试压、试运30%）第4页共31页第3页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共31页第5页共31页第4页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共31页试题一、制作异径偏心正接三通法兰1、准备要求（1）材料准备：序号名称规格单位数量备注1钢管φ60×3.5m0.32钢管φ89×4m0.43平焊法兰PN1.6DN50片14平焊法兰PN1.6DN80片25绘图纸1#张1制作样板用（2）设备准备：序号名称规格单位数量备注1台虎钳钳口150mm台12火焊架盘1下料用3电焊机台1组对用（3）工具、文具准备：（考生自备）序号名称规格单位数量备注1绘图铅笔HB支12绘图圆规150mm件13三角板300mm套14橡皮块15小刀片把16布剪刀把17平锉刀18in-24in把18钢板尺600mm把19弯尺250mm×500mm把110手锤1.5㎏把111石笔支112中心冲个113圈带块1注：未带考试用工具及文具、未穿戴劳保用品不得参加考试。2、操作考核规定及说明（1）操作程序：1）样板制作；2）组装。（2）考核规定及说明第6页共31页第5页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共31页1）如操作违章，将停止考核；2）考核采用百分制，考核项目得分按试题比重进行折算。（3）考核方式说明：该项目为实际操作，考核按评分标准及操作结果进行评分。（4）测量技能说明：本项目主要测量考生对管道预制组对的操作能力。3、考核时限（1）准备时间：1min（不计入考核时间）。（2）正式操作时间：60min。（3）在规定时间内完成，考核时间结束立即停止操作。4、评分记录表第7页共31页第6页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共31页中国石油天然气集团公司职业技能鉴定统一试卷油气管线安装工高级操作技能考核评分记录表现场号工位号性别试题名称：制作异径偏心正接三通法兰考核时间：60min序号考核内容评分要素配分评分标准检测结果扣分得分备注1样板制作支管样板展开长度10每处超差1mm扣2分12等份均匀5未按12等份不得分；每份不均匀扣1分投影关系10每条线不准确扣2分母管开孔壁厚处理5未作壁厚处理不得分母管开孔尺寸（允许误差±1mm）5每处超差1mm扣1分曲线连接圆滑5每处不圆滑扣1分2组装支管与母管角度（±1°）10每处超差1°扣2分，扣完为止间隙（1～2mm）10每处超差1mm扣2分清理管口5未清理不得分；清理不净扣2分法兰螺栓孔跨中（允许误差±1mm）10每超差1mm扣2分法兰面与管中心垂直（允许误差±1）5每超差1mm或1°扣1分，扣完为止管端插入法兰深度（1.5δ）（允许误差±1mm）...
