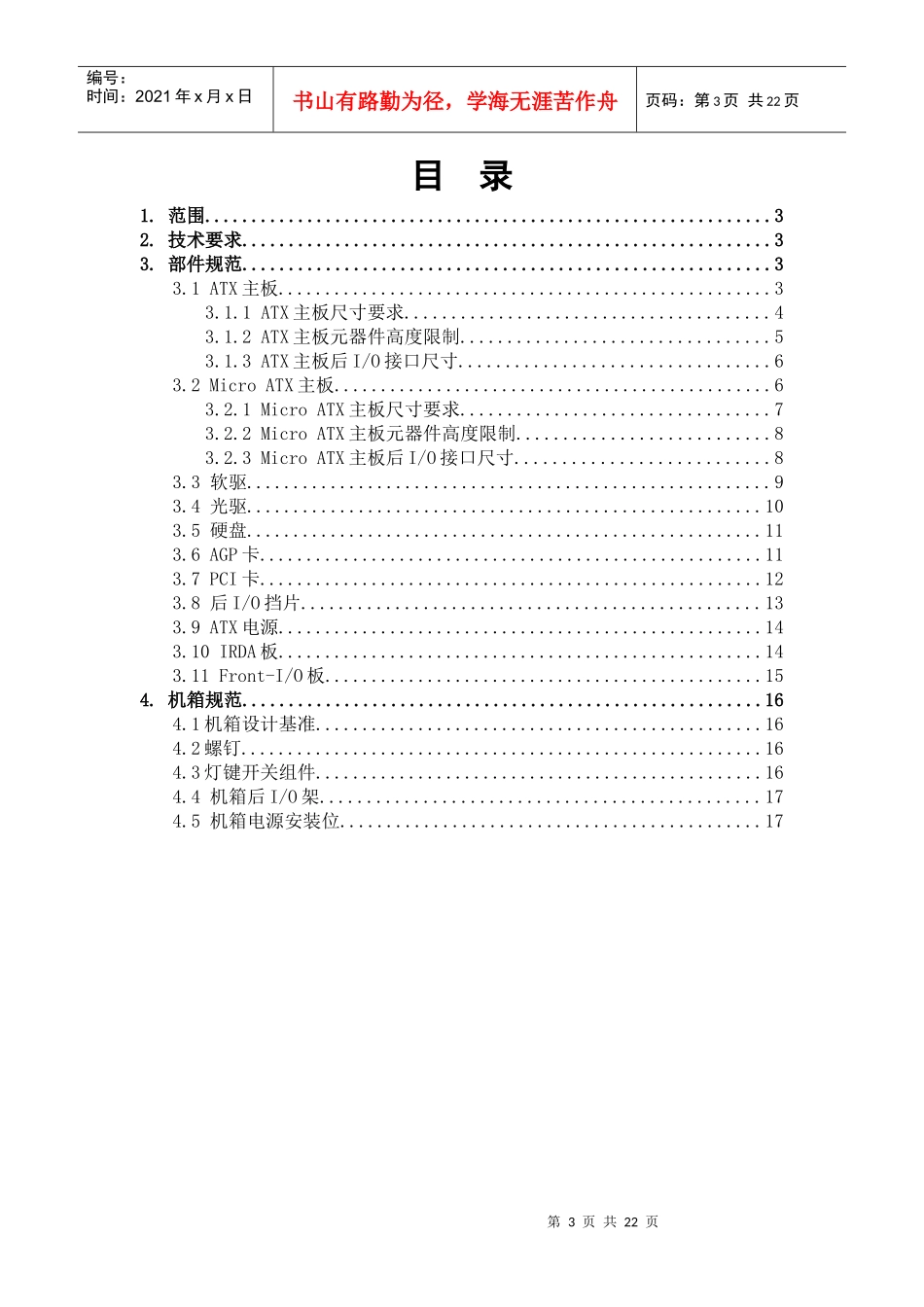

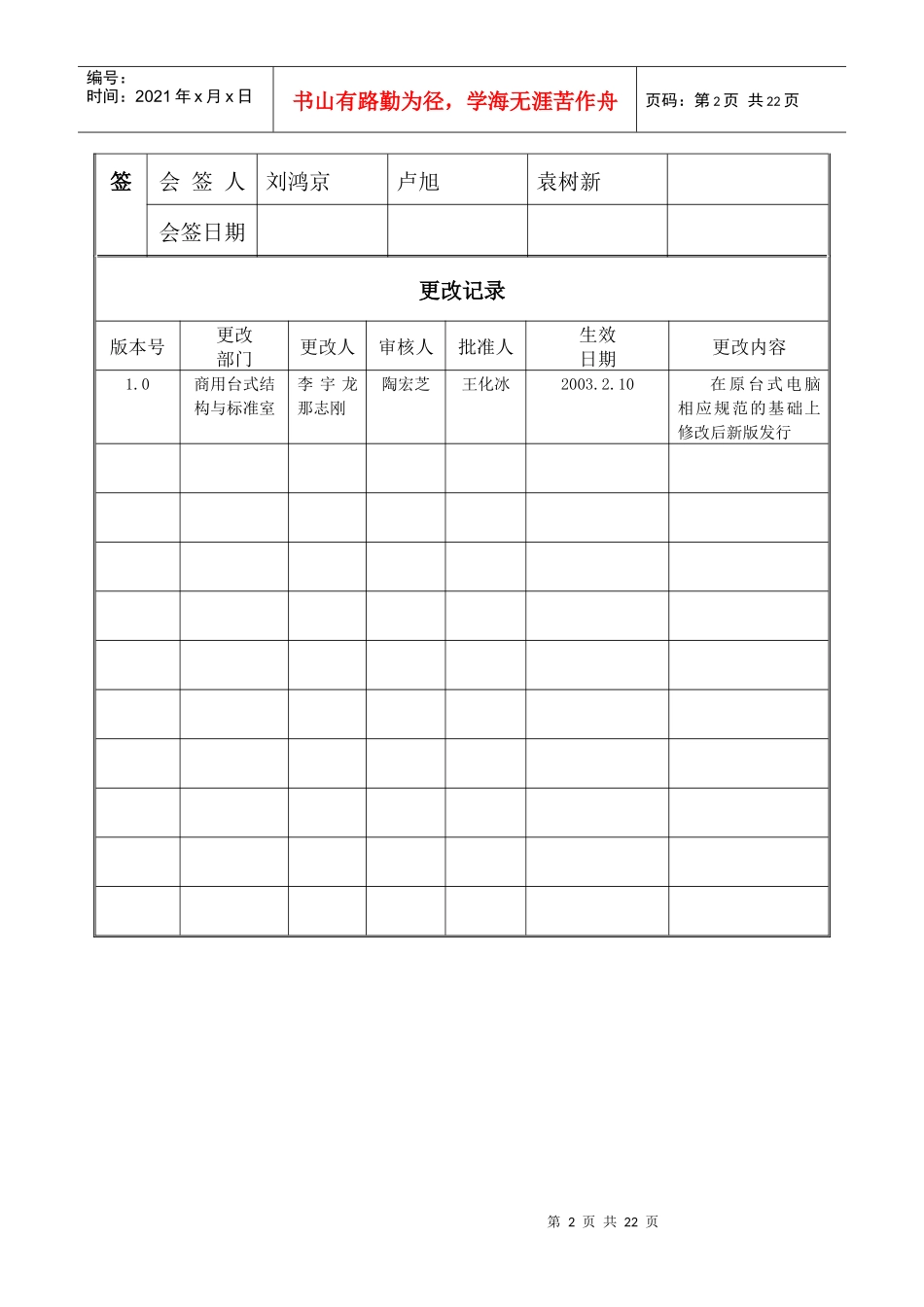

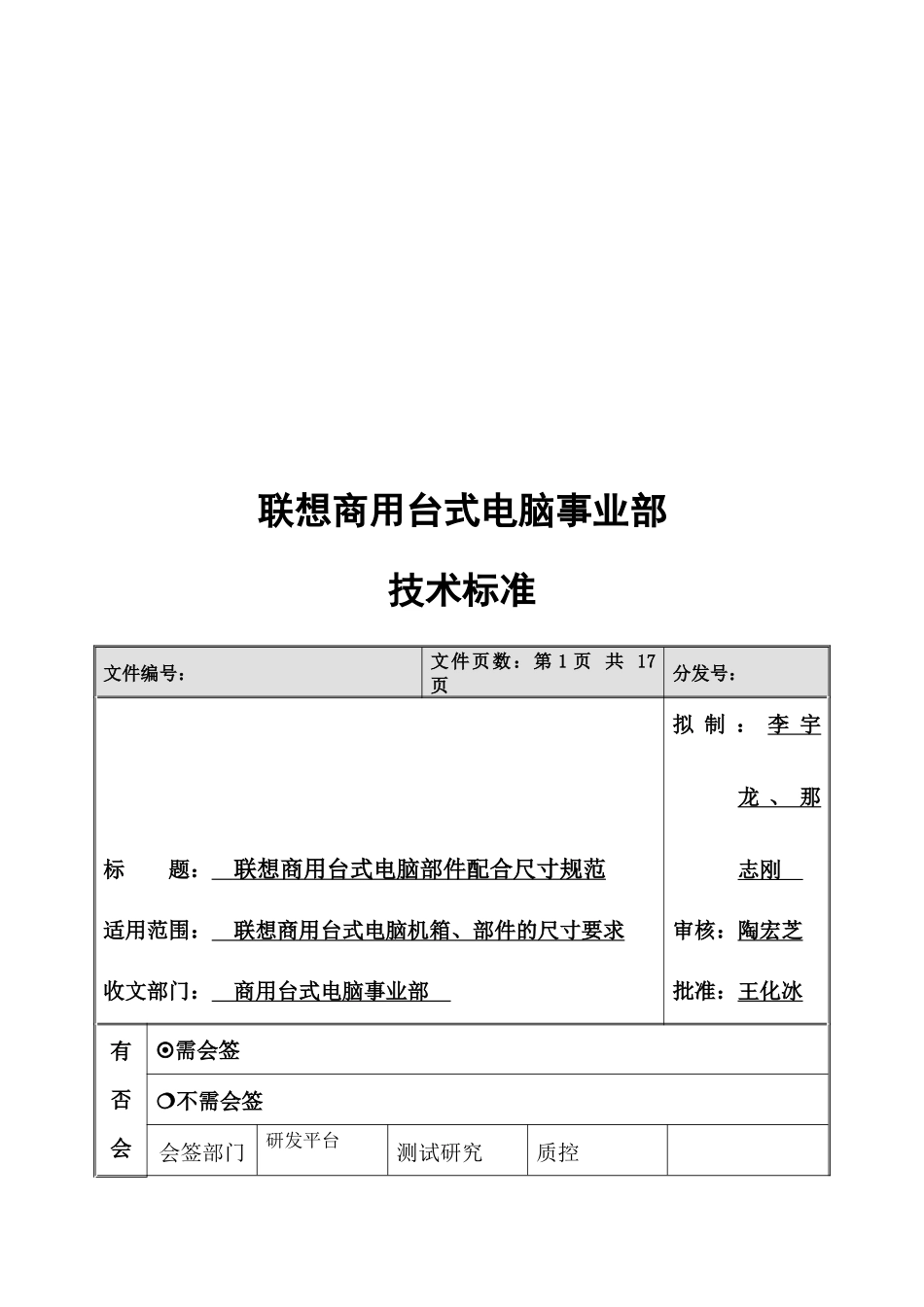

联想商用台式电脑事业部技术标准文件编号:文件页数:第1页共17页分发号:标题:联想商用台式电脑部件配合尺寸规范适用范围:联想商用台式电脑机箱、部件的尺寸要求收文部门:商用台式电脑事业部拟制:李宇龙、那志刚审核:陶宏芝批准:王化冰有否会需会签不需会签会签部门研发平台测试研究质控第2页共22页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共22页签会签人刘鸿京卢旭袁树新会签日期更改记录版本号更改部门更改人审核人批准人生效日期更改内容1.0商用台式结构与标准室李宇龙那志刚陶宏芝王化冰2003.2.10在原台式电脑相应规范的基础上修改后新版发行第3页共22页第2页共22页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共22页目录1.范围.............................................................32.技术要求.........................................................33.部件规范.........................................................33.1ATX主板.....................................................33.1.1ATX主板尺寸要求.......................................43.1.2ATX主板元器件高度限制.................................53.1.3ATX主板后I/O接口尺寸.................................63.2MicroATX主板...............................................63.2.1MicroATX主板尺寸要求.................................73.2.2MicroATX主板元器件高度限制...........................83.2.3MicroATX主板后I/O接口尺寸...........................83.3软驱........................................................93.4光驱.......................................................103.5硬盘.......................................................113.6AGP卡......................................................113.7PCI卡......................................................123.8后I/O挡片.................................................133.9ATX电源....................................................143.10IRDA板....................................................143.11Front-I/O板...............................................154.机箱规范........................................................164.1机箱设计基准................................................164.2螺钉........................................................164.3灯键开关组件................................................164.4机箱后I/O架...............................................174.5机箱电源安装位.............................................17第4页共22页第3页共22页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共22页联想商用台式部件尺寸规范1.范围本标准规定了联想台式电脑各类型机箱内部部件的配合尺寸要求。本标准适用于联想台式电脑机箱设计、工程化时可作为参考依据。机箱的结构及尺寸标准主要包括以下几个方面:与主板配合的尺寸要求与软驱配合的尺寸要求与光驱配合的尺寸要求与硬盘配合的尺寸要求与挡片配合的尺寸要求与板卡配合的尺寸要求与其它部件配合的尺寸要求机箱规范2.技术要求2.1机箱应按照程序文件批准的图纸和技术文件制造。2.2单位:mm2.3所有非主板类数据公差标准(特别注明除外):x.x为±0.5,x.xx为±0.05主板类数据公差标准(特别注明除外):x.x为±0.5,x.xx为±0.13.部件规范3.1ATX主板主板是计算机系统中最重要的部件之一,是CPU和外联各种I/O设备、存储器系统信息传输的必经通道。它自身的安装和与板卡的配合会直接影响系统的电性能,因而其机械第5页共22页第4页共22页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共22页尺寸成为系统组装中需要关注的关键问题。主板的机械尺寸要求主要有以下三个方面:1、主板尺寸要求2、元器件高度限制3、后I/O接口尺寸3.1.1...
