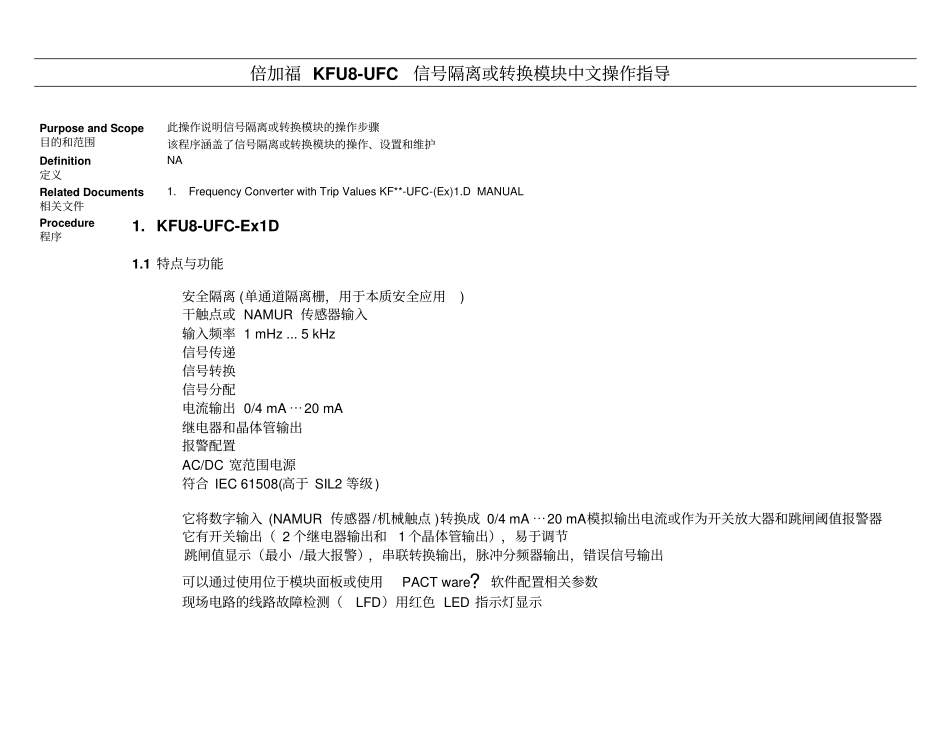

倍加福KFU8-UFC信号隔离或转换模块中文操作指导PurposeandScope目的和范围此操作说明信号隔离或转换模块的操作步骤该程序涵盖了信号隔离或转换模块的操作、设置和维护Definition定义NARelatedDocuments相关文件1.FrequencyConverterwithTripValuesKF**-UFC-(Ex)1.DMANUALProcedure程序1.KFU8-UFC-Ex1D1.1特点与功能安全隔离(单通道隔离栅，用于本质安全应用)干触点或NAMUR传感器输入输入频率1mHz...5kHz信号传递信号转换信号分配电流输出0/4mA⋯20mA继电器和晶体管输出报警配置AC/DC宽范围电源符合IEC61508(高于SIL2等级)它将数字输入(NAMUR传感器/机械触点)转换成0/4mA⋯20mA模拟输出电流或作为开关放大器和跳闸阈值报警器它有开关输出（2个继电器输出和1个晶体管输出），易于调节跳闸值显示（最小/最大报警），串联转换输出，脉冲分频器输出，错误信号输出可以通过使用位于模块面板或使用PACTware?软件配置相关参数现场电路的线路故障检测（LFD）用红色LED指示灯显示倍加福KFU8-UFC信号隔离或转换模块中文操作指导1.2端子接线介绍端子1/3：传感器或开关输入端子13/14：重写功能开关输入端子7/8：0/4~20mA直流电流输出端子10-12：继电器1输出端子16-18：继电器2输出端子19/20：晶体管输出信号端子23/24：电源输入（DC24V/AC220V）RS232：通信接口倍加福KFU8-UFC信号隔离或转换模块中文操作指导1.3UFC安全栓的正面指示灯和按钮功能介绍LEDIN/CHK1(黄/红)，用于显示脉冲输入（周期性地闪烁黄色）输入故障（红色闪烁）设备故障（持续红色）LEDPWR电源（绿色），用于显示电源电压LED输出1（黄色），指示继电器1激活LED输出2（黄色），指示继电器2激活LED输出3（黄色），指示晶体管激活显示屏显示测量值和故障以及参数化模式UFC参数化的四个键：(向上)▼(向下)ESC(退出)OK(确认)RS232连接计算机的接口，用于参数化和诊断倍加福KFU8-UFC信号隔离或转换模块中文操作指导1.4显示模式和错误消息显示介绍在正常工作模式下当前测量值和单位显示在显示屏上如果已触发重启抑制，但装置仍在正常模式下工作，则第二行会出现这样的信息如果发生故障，将显示以下信息之一（在合适的参数化期间），直到故障消除：Err：Deviceerror设备故障ErrLB：anleadbreakage开路ErrSC：ashortcircuit短路当出现故障时，开关输出总是恢复到无电流状态。倍加福KFU8-UFC信号隔离或转换模块中文操作指导1.5编辑设备数据1.5.1参数化模式控制面板1.5.1.1调用在显示模式下，同时按住OK键和ESC键1秒，进入参数模式的主菜单：unit（单位）/input(输入)/output(输出)/service(服务)在参数化模式下，通过按ESC键（可能需按多次）可以从菜单中的任意点返回到显示模式在参数化模式下，如果超过10分钟不按任何键，设备自动切换回到显示模式1.5.1.2密码1111倍加福KFU8-UFC信号隔离或转换模块中文操作指导为避免当前设置未经授权的更改，可以使用密码保护（该功能模块交货时未激活）如果密码处于激活状态，在输入密码前在参数化模式下各种设置均可见，但不能修改第一次试图更改设置，模块自动显示输入密码的窗口从显示模式到参数化模式，每次必须输入一次密码密码为：1234，不能更改如何输入密码：如果按(向上)或▼(向下)键，Value值逐步改变；如果长按(向上)或▼(向下)键，Value值改变得更快1.5.1.3导航方法下图显示了在参数模式下使用(向上)键、▼(向下)键、OK键、和ESC键的导航方法1倍加福KFU8-UFC信号隔离或转换模块中文操作指导1.5.1.4最低级的菜单：选择值，输入数字在菜单的最低级，可以在单个菜单的特定值之间进行选择或输入数值，具体如下：倍加福KFU8-UFC信号隔离或转换模块中文操作指导输入数值时，请注意：如果按(向上)或▼(向下)键，数值逐步改变；如果长按(向上)或▼(向下)键，数值改变得更快信号标志自动切换小数点自动移动测量单位的系数自动切换，例如从Hz到kHz倍加福KFU8-UFC信号隔离或转换模块中文操作指导1.5.2单位（Unit）下图显示了“Units”菜单，最低级别的菜单项以粗体显示该“Unit”用于在参数化模式显示测量值和相应的设置该模块内部频率始终为Hz（实际为mHz=0.001Hz）如果希望测量值以rpm或r/sec为单...
