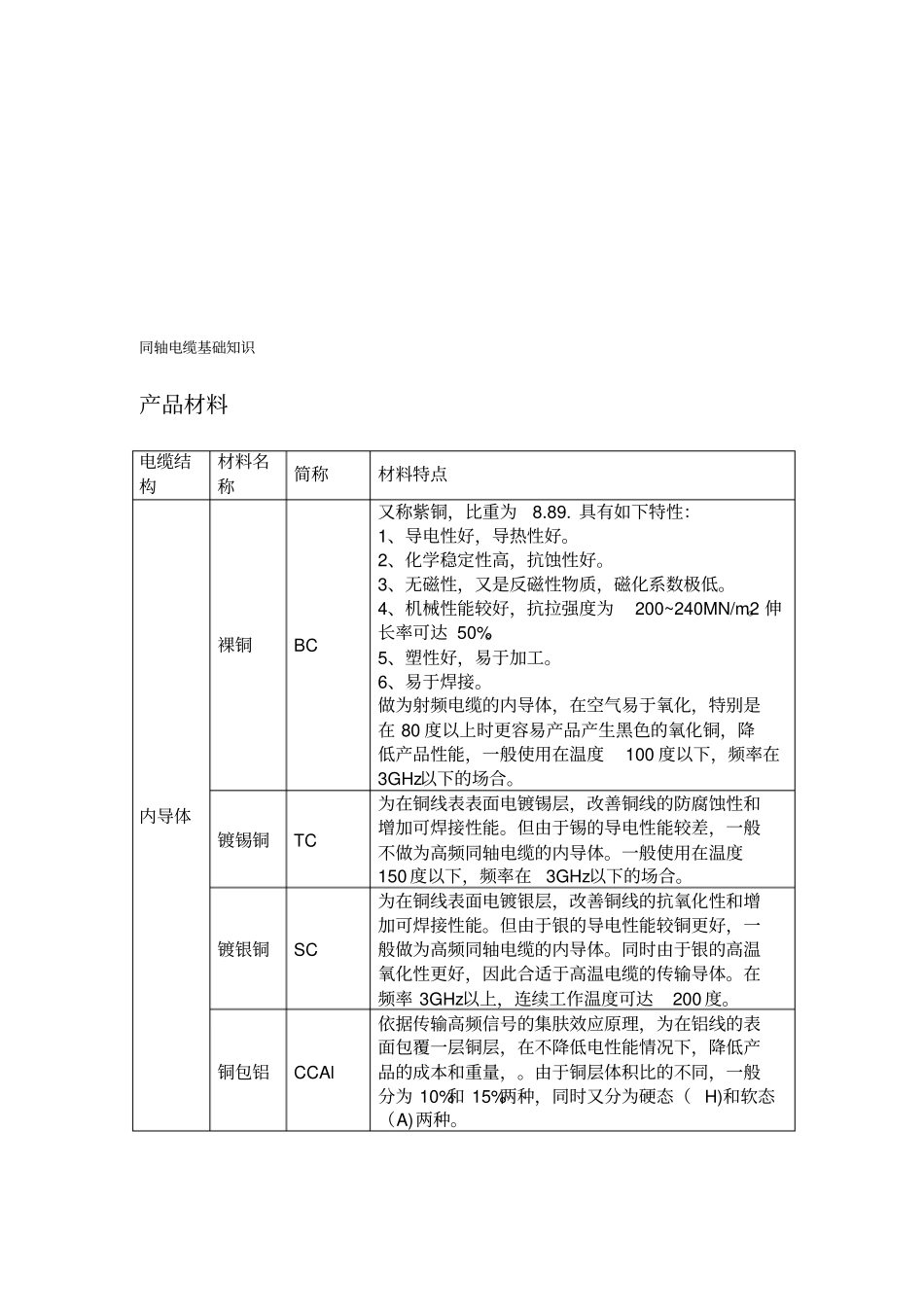

同轴电缆基础知识资料_第1页
1/15

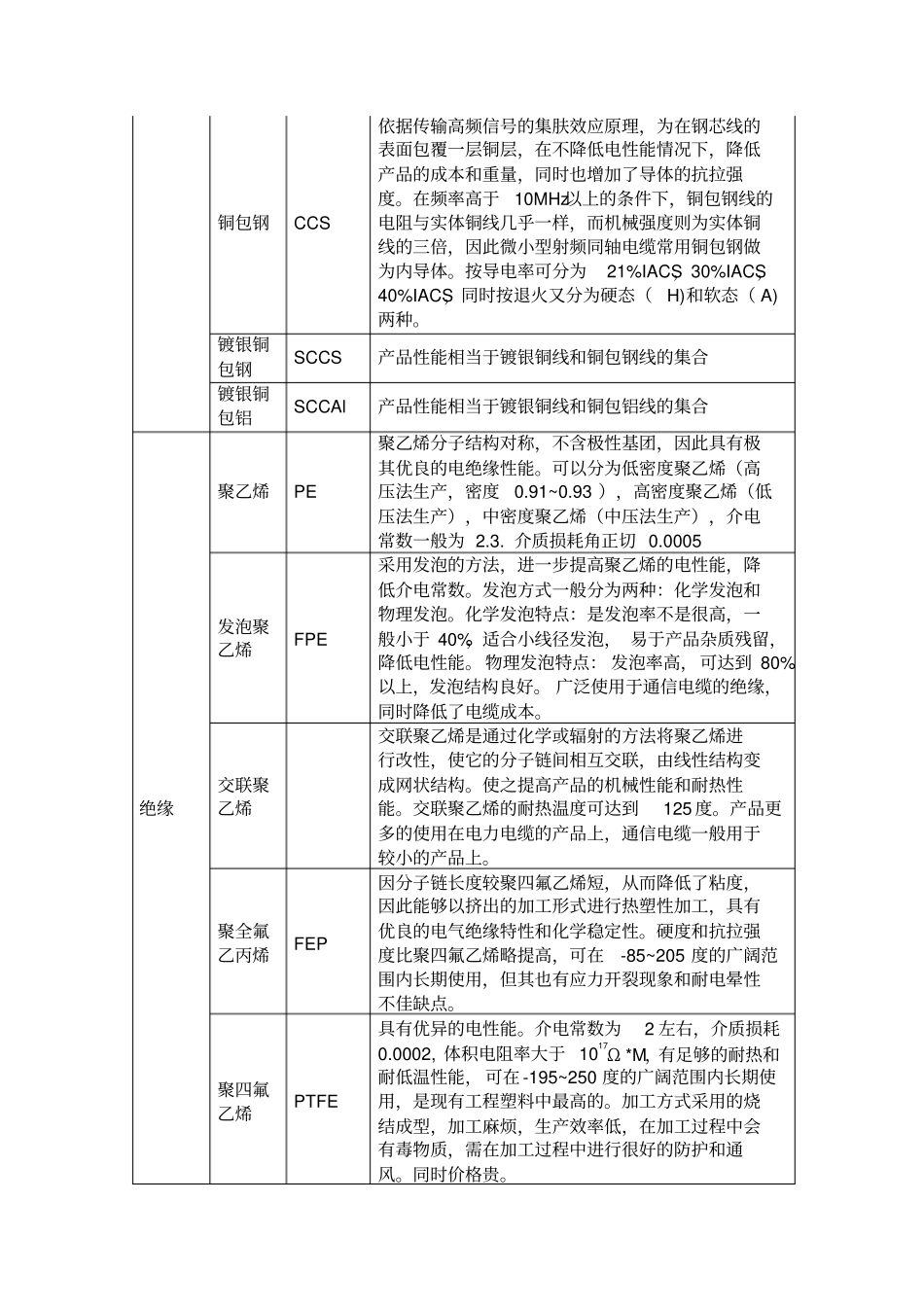

同轴电缆基础知识资料_第2页
2/15

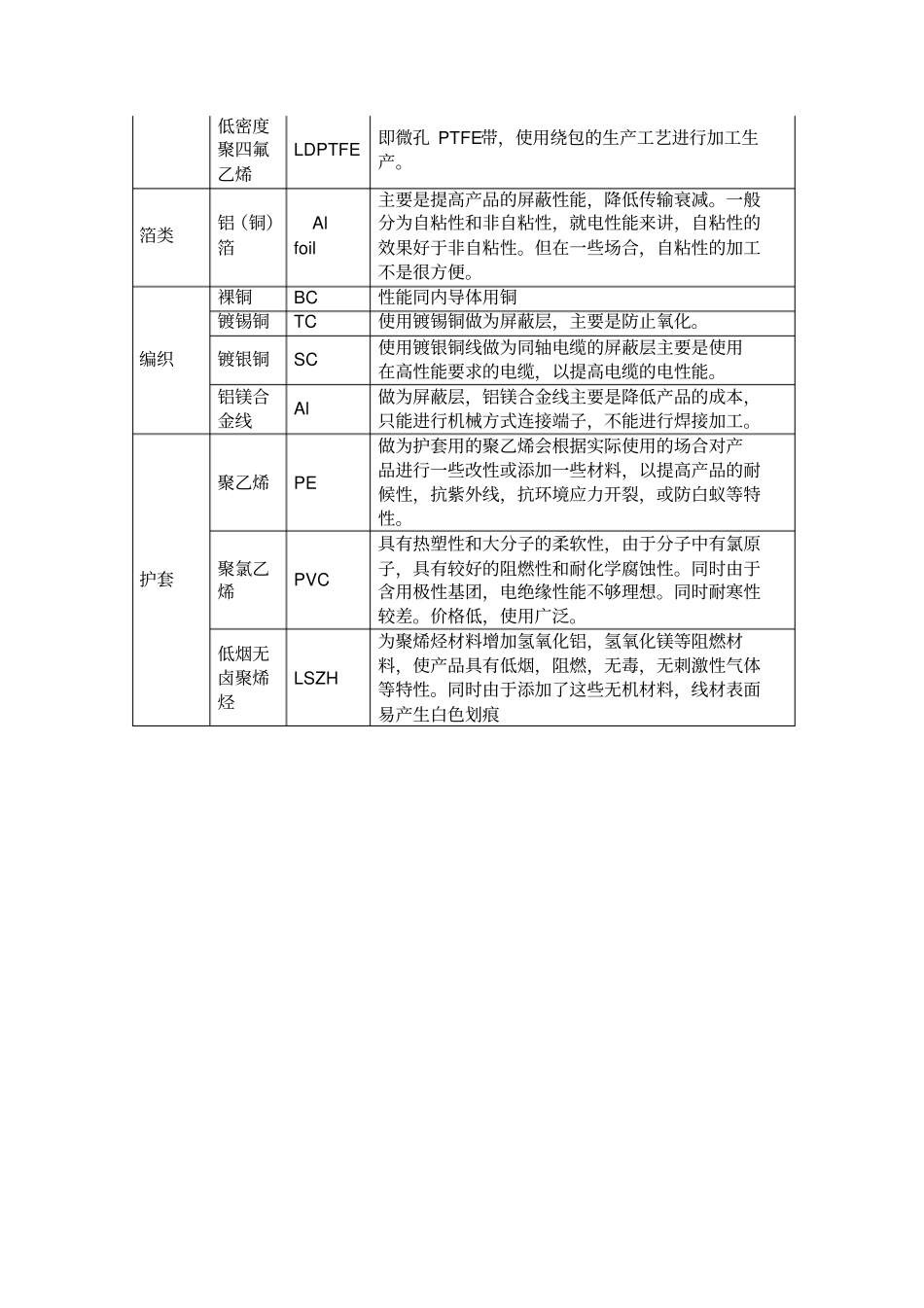

同轴电缆基础知识资料_第3页
3/15
同轴电缆基础知识产品材料电缆结构材料名称简称材料特点内导体裸铜BC又称紫铜,比重为8.89.具有如下特性:1、导电性好,导热性好。2、化学稳定性高,抗蚀性好。3、无磁性,又是反磁性物质,磁化系数极低。4、机械性能较好,抗拉强度为200~240MN/m2。伸长率可达50%。5、塑性好,易于加工。6、易于焊接。做为射频电缆的内导体,在空气易于氧化,特别是在80度以上时更容易产品产生黑色的氧化铜,降低产品性能,一般使用在温度100度以下,频率在3GHz以下的场合。镀锡铜TC为在铜线表表面电镀锡层,改善铜线的防腐蚀性和增加可焊接性能。但由于锡的导电性能较差,一般不做为高频同轴电缆的内导体。一般使用在温度150度以下,频率在3GHz以下的场合。镀银铜SC为在铜线表面电镀银层,改善铜线的抗氧化性和增加可焊接性能。但由于银的导电性能较铜更好,一般做为高频同轴电缆的内导体。同时由于银的高温氧化性更好,因此合适于高温电缆的传输导体。在频率3GHz以上,连续工作温度可达200度。铜包铝CCAl依据传输高频信号的集肤效应原理,为在铝线的表面包覆一层铜层,在不降低电性能情况下,降低产品的成本和重量,。由于铜层体积比的不同,一般分为10%和15%两种,同时又分为硬态(H)和软态(A)两种。铜包钢CCS依据传输高频信号的集肤效应原理,为在钢芯线的表面包覆一层铜层,在不降低电性能情况下,降低产品的成本和重量,同时也增加了导体的抗拉强度。在频率高于10MHz以上的条件下,铜包钢线的电阻与实体铜线几乎一样,而机械强度则为实体铜线的三倍,因此微小型射频同轴电缆常用铜包钢做为内导体。按导电率可分为21%IACS,30%IACS,40%IACS,同时按退火又分为硬态(H)和软态(A)两种。镀银铜包钢SCCS产品性能相当于镀银铜线和铜包钢线的集合镀银铜包铝SCCAl产品性能相当于镀银铜线和铜包铝线的集合绝缘聚乙烯PE聚乙烯分子结构对称,不含极性基团,因此具有极其优良的电绝缘性能。可以分为低密度聚乙烯(高压法生产,密度0.91~0.93),高密度聚乙烯(低压法生产),中密度聚乙烯(中压法生产),介电常数一般为2.3.介质损耗角正切0.0005发泡聚乙烯FPE采用发泡的方法,进一步提高聚乙烯的电性能,降低介电常数。发泡方式一般分为两种:化学发泡和物理发泡。化学发泡特点:是发泡率不是很高,一般小于40%,适合小线径发泡,易于产品杂质残留,降低电性能。物理发泡特点:发泡率高,可达到80%以上,发泡结构良好。广泛使用于通信电缆的绝缘,同时降低了电缆成本。交联聚乙烯交联聚乙烯是通过化学或辐射的方法将聚乙烯进行改性,使它的分子链间相互交联,由线性结构变成网状结构。使之提高产品的机械性能和耐热性能。交联聚乙烯的耐热温度可达到125度。产品更多的使用在电力电缆的产品上,通信电缆一般用于较小的产品上。聚全氟乙丙烯FEP因分子链长度较聚四氟乙烯短,从而降低了粘度,因此能够以挤出的加工形式进行热塑性加工,具有优良的电气绝缘特性和化学稳定性。硬度和抗拉强度比聚四氟乙烯略提高,可在-85~205度的广阔范围内长期使用,但其也有应力开裂现象和耐电晕性不佳缺点。聚四氟乙烯PTFE具有优异的电性能。介电常数为2左右,介质损耗0.0002,体积电阻率大于1017Ω*M,有足够的耐热和耐低温性能,可在-195~250度的广阔范围内长期使用,是现有工程塑料中最高的。加工方式采用的烧结成型,加工麻烦,生产效率低,在加工过程中会有毒物质,需在加工过程中进行很好的防护和通风。同时价格贵。低密度聚四氟乙烯LDPTFE即微孔PTFE带,使用绕包的生产工艺进行加工生产。箔类铝(铜)箔Alfoil主要是提高产品的屏蔽性能,降低传输衰减。一般分为自粘性和非自粘性,就电性能来讲,自粘性的效果好于非自粘性。但在一些场合,自粘性的加工不是很方便。编织裸铜BC性能同内导体用铜镀锡铜TC使用镀锡铜做为屏蔽层,主要是防止氧化。镀银铜SC使用镀银铜线做为同轴电缆的屏蔽层主要是使用在高性能要求的电缆,以提高电缆的电性能。铝镁合金线Al做为屏蔽层,铝镁合金线主要是降低产品的成本,只能进行机械方式连接端子,不能进行焊接加工。护套聚乙烯PE做为护套用的聚乙烯会根据实际使用的场合对产品进行一...
