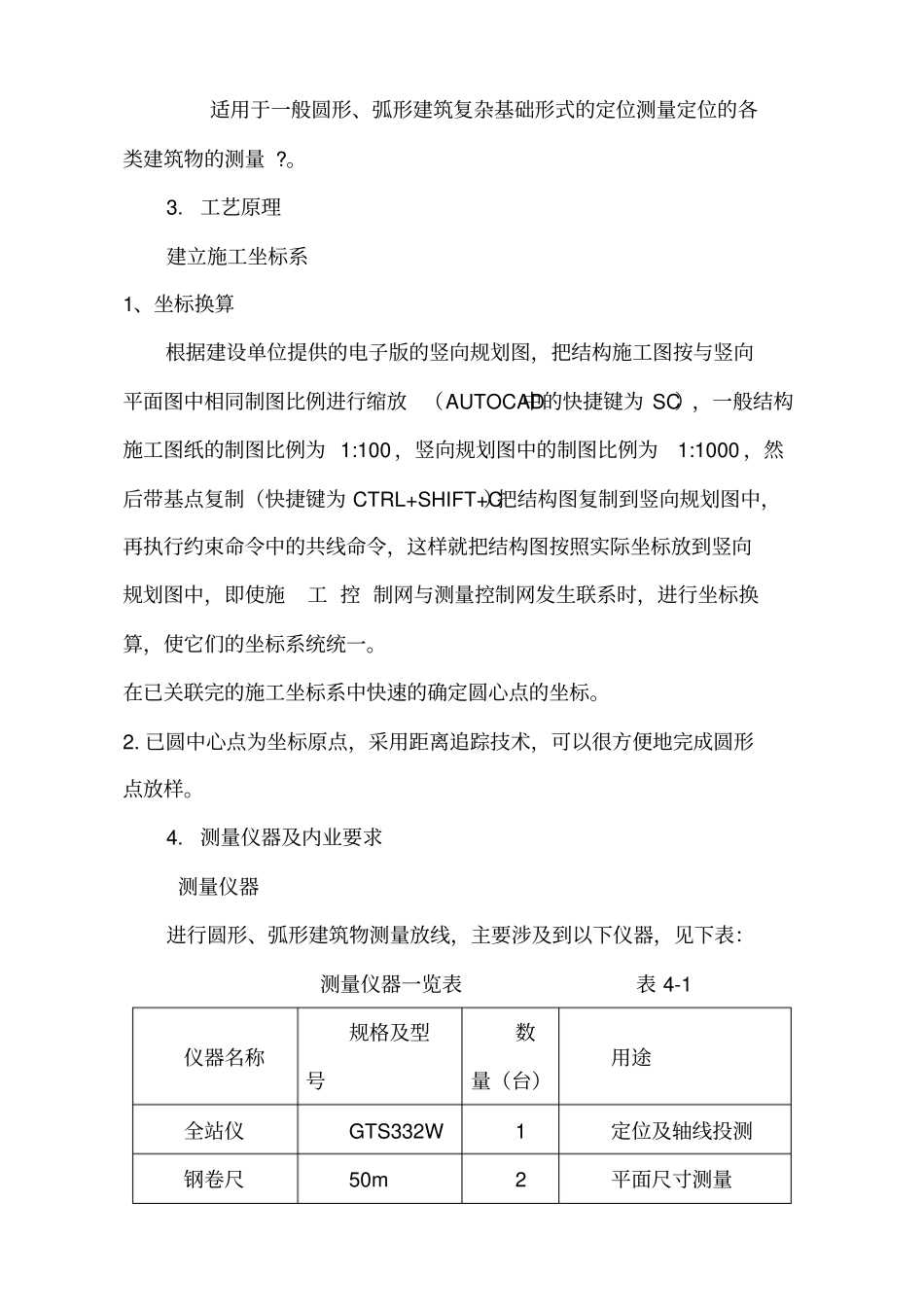

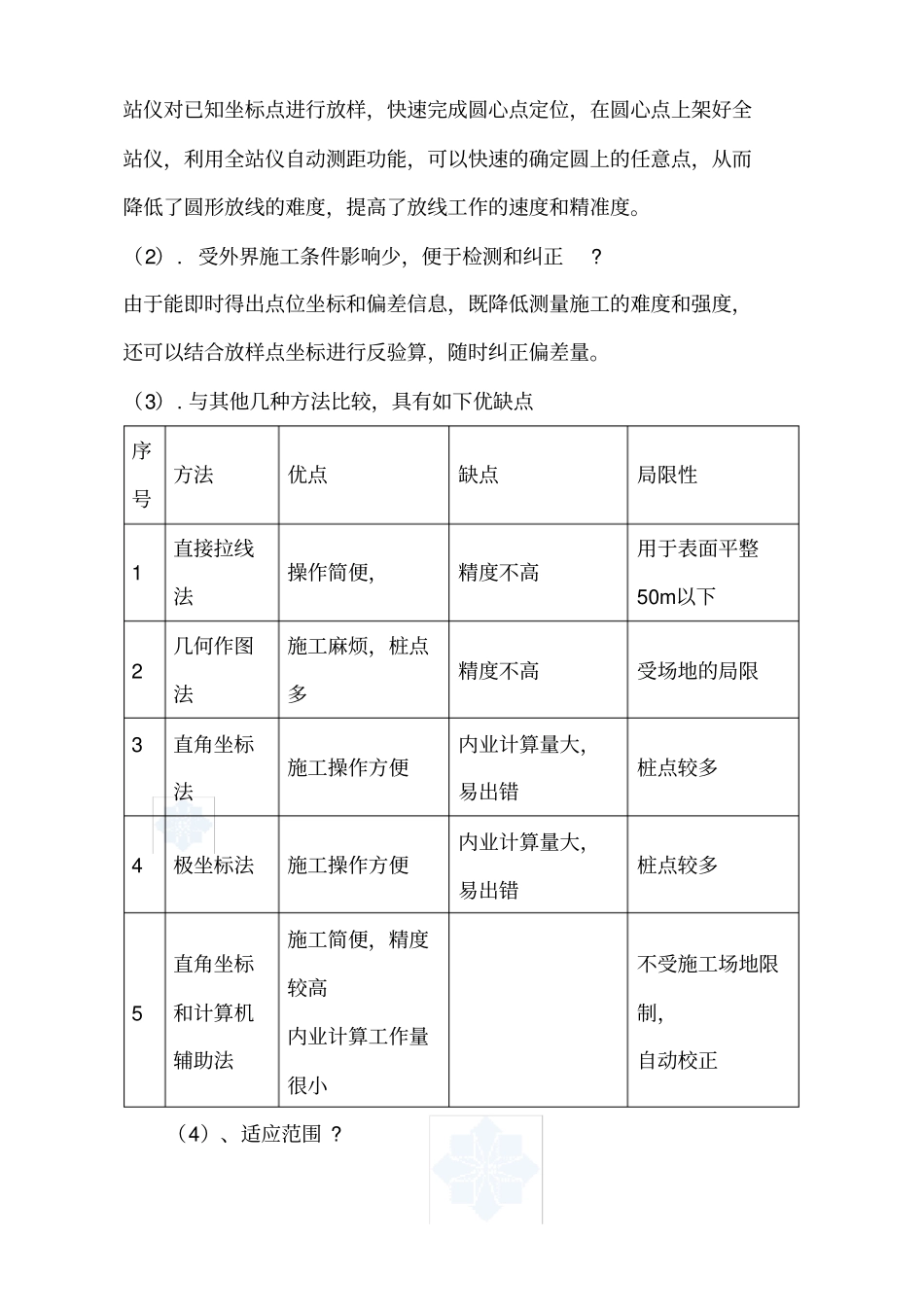

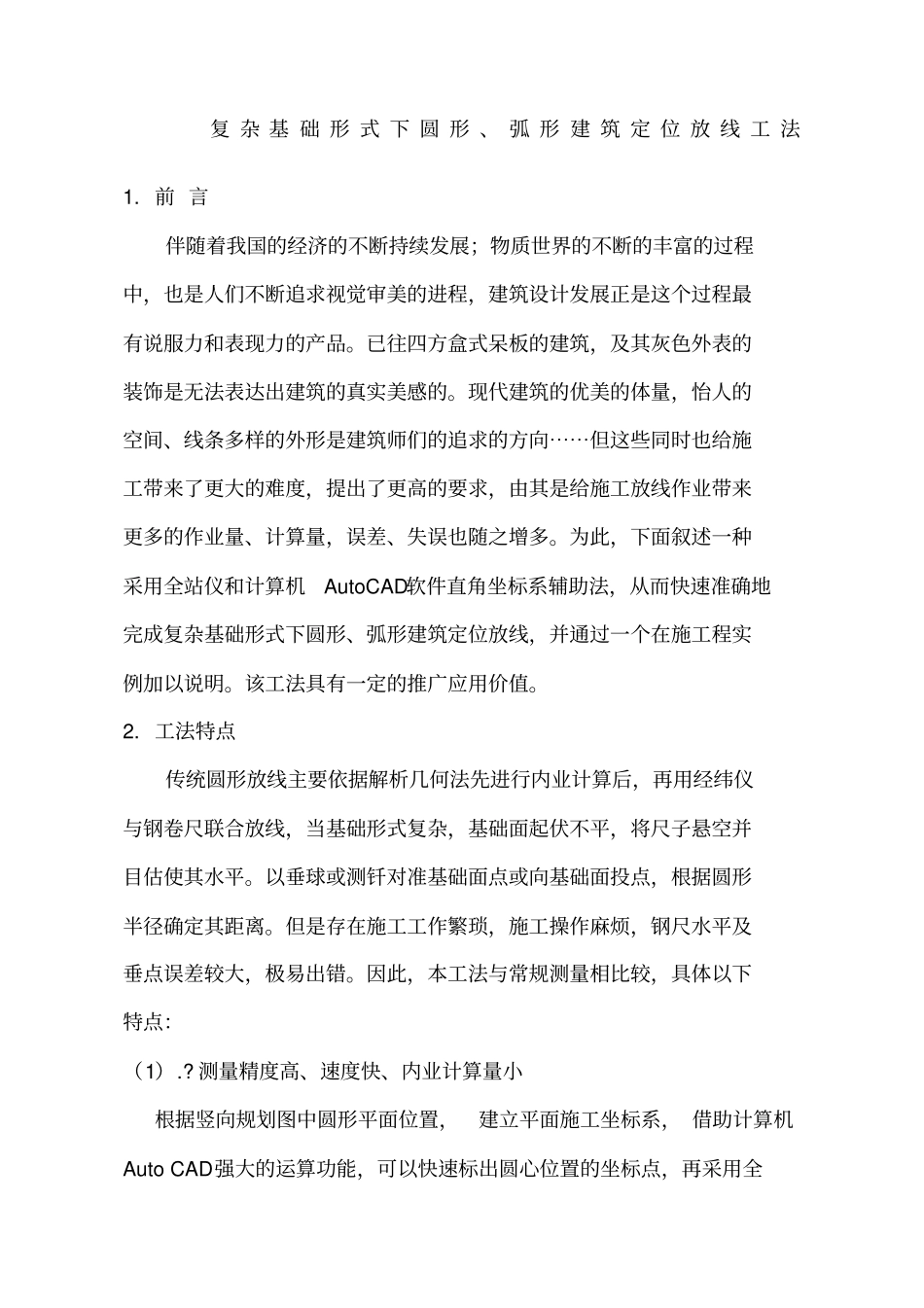

复杂基础形式下圆形、弧形建筑定位放线工法1.前言伴随着我国的经济的不断持续发展;物质世界的不断的丰富的过程中,也是人们不断追求视觉审美的进程,建筑设计发展正是这个过程最有说服力和表现力的产品。已往四方盒式呆板的建筑,及其灰色外表的装饰是无法表达出建筑的真实美感的。现代建筑的优美的体量,怡人的空间、线条多样的外形是建筑师们的追求的方向⋯⋯但这些同时也给施工带来了更大的难度,提出了更高的要求,由其是给施工放线作业带来更多的作业量、计算量,误差、失误也随之增多。为此,下面叙述一种采用全站仪和计算机AutoCAD软件直角坐标系辅助法,从而快速准确地完成复杂基础形式下圆形、弧形建筑定位放线,并通过一个在施工程实例加以说明。该工法具有一定的推广应用价值。2.工法特点传统圆形放线主要依据解析几何法先进行内业计算后,再用经纬仪与钢卷尺联合放线,当基础形式复杂,基础面起伏不平,将尺子悬空并目估使其水平。以垂球或测钎对准基础面点或向基础面投点,根据圆形半径确定其距离。但是存在施工工作繁琐,施工操作麻烦,钢尺水平及垂点误差较大,极易出错。因此,本工法与常规测量相比较,具体以下特点:(1).?测量精度高、速度快、内业计算量小根据竖向规划图中圆形平面位置,建立平面施工坐标系,借助计算机AutoCAD强大的运算功能,可以快速标出圆心位置的坐标点,再采用全站仪对已知坐标点进行放样,快速完成圆心点定位,在圆心点上架好全站仪,利用全站仪自动测距功能,可以快速的确定圆上的任意点,从而降低了圆形放线的难度,提高了放线工作的速度和精准度。(2).受外界施工条件影响少,便于检测和纠正?由于能即时得出点位坐标和偏差信息,既降低测量施工的难度和强度,还可以结合放样点坐标进行反验算,随时纠正偏差量。(3).与其他几种方法比较,具有如下优缺点序号方法优点缺点局限性1直接拉线法操作简便,精度不高用于表面平整50m以下2几何作图法施工麻烦,桩点多精度不高受场地的局限3直角坐标法施工操作方便内业计算量大,易出错桩点较多4极坐标法施工操作方便内业计算量大,易出错桩点较多5直角坐标和计算机辅助法施工简便,精度较高内业计算工作量很小不受施工场地限制,自动校正(4)、适应范围?适用于一般圆形、弧形建筑复杂基础形式的定位测量定位的各类建筑物的测量?。3.工艺原理建立施工坐标系1、坐标换算根据建设单位提供的电子版的竖向规划图,把结构施工图按与竖向平面图中相同制图比例进行缩放(AUTOCAD中的快捷键为SC),一般结构施工图纸的制图比例为1:100,竖向规划图中的制图比例为1:1000,然后带基点复制(快捷键为CTRL+SHIFT+C)把结构图复制到竖向规划图中,再执行约束命令中的共线命令,这样就把结构图按照实际坐标放到竖向规划图中,即使施工控制网与测量控制网发生联系时,进行坐标换算,使它们的坐标系统统一。在已关联完的施工坐标系中快速的确定圆心点的坐标。2.已圆中心点为坐标原点,采用距离追踪技术,可以很方便地完成圆形点放样。4.测量仪器及内业要求测量仪器进行圆形、弧形建筑物测量放线,主要涉及到以下仪器,见下表:测量仪器一览表表4-1仪器名称规格及型号数量(台)用途全站仪GTS332W1定位及轴线投测钢卷尺50m2平面尺寸测量钢卷尺5m2平面尺寸测量内业计算圆心点位的数据计算:采用施工坐标法,辅以计算机软件CAD程序进行坐标标注,可以较少繁琐的数学计算,其结果也很准确,避免了人为计算错误。在平面放线过程中,应对计算机软件标注的数据进行检验复核,确保投测的结果与设计图纸尺寸一致。资料填写工程测量资料应随施工进度填写齐全,并报送监理工程师签字归档。主要填写的测量资料有:工程定位测量记录;基槽验线记录;楼层平面放线记录;楼层标高抄测记录;建筑物垂直度、标高观测记录等。5.操作工艺要点用CAD程序绘图,并进行施工坐标系圆心坐标标注假设一个基础形式为条形基础与独立基础,圆形平面建筑,其直径为7m,要对条形基础上的剪力墙、及框架结构上的附壁柱、圆形梁进行定位放样,采用CAD软件程序的施工坐标系定位功能,则可在图上直接对圆心点进行定位,供现场测量人员测设使用...
