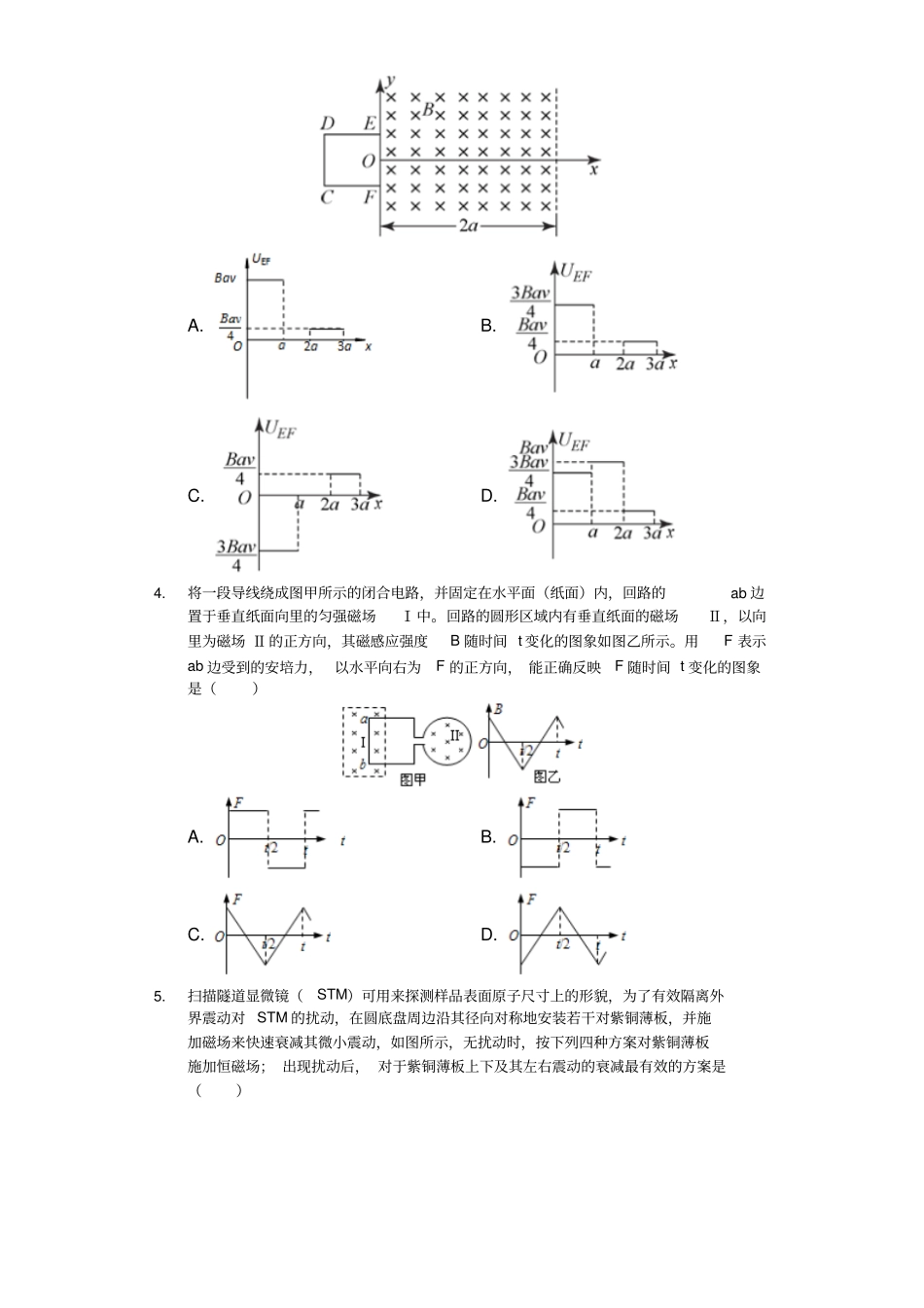

人教版选修3-2第四章电磁感应单元测试试题1/19人教版选修3-2第四章电磁感应单元测试题一、单选题（本大题共7小题，共28.0分）1.下面所示的实验示意图中，用于探究电磁感应现象的是（）A.B.C.D.2.如图所示，要使Q线圈产生图示方向的电流，可采用的方法有A.闭合电键K后，把R的滑片右移B.闭合电键K后，把P中的铁心从左边抽出C.闭合电键K后，把Q靠近PD.无需闭合电键K，只要把Q靠近P即可3.如图所示，垂直纸面向里的匀强磁场的区域宽度为2a，磁感应强度的大小为B．一边长为a、电阻为4R的正方形均匀导线框CDEF从图示位置开始沿x轴正以速度v匀速穿过磁场区域，在图中给出的线框E、F两端的电压UEF与线框移动距离x的关系的图象正确的是（）A.B.C.D.4.将一段导线绕成图甲所示的闭合电路，并固定在水平面（纸面）内，回路的ab边置于垂直纸面向里的匀强磁场Ⅰ中。回路的圆形区域内有垂直纸面的磁场Ⅱ，以向里为磁场Ⅱ的正方向，其磁感应强度B随时间t变化的图象如图乙所示。用F表示ab边受到的安培力，以水平向右为F的正方向，能正确反映F随时间t变化的图象是（）A.B.C.D.5.扫描隧道显微镜（STM）可用来探测样品表面原子尺寸上的形貌，为了有效隔离外界震动对STM的扰动，在圆底盘周边沿其径向对称地安装若干对紫铜薄板，并施加磁场来快速衰减其微小震动，如图所示，无扰动时，按下列四种方案对紫铜薄板施加恒磁场；出现扰动后，对于紫铜薄板上下及其左右震动的衰减最有效的方案是（）人教版选修3-2第四章电磁感应单元测试试题3/19A.B.C.D.6.如图所示，在匀强磁场中，MN、PQ是两根平行的金属导轨，而ab?cd为串接有理想电压表和理想电流表的两根金属棒．在ab?cd同时以相同速度沿导轨向右运动时，下列结果正确的是（）A.电压表有读数，电流表有读数B.电压表无读数，电流表有读数C.电压表有读数，电流表无读数D.电压表无读数，电流表无读数7.如图（甲）所示，MN、PQ是水平方向的匀强磁场的上下边界，磁场宽度为L．一个边长为a的正方形导线框（L＞2a）从磁场上方下落，运动过程中上下两边始终与磁场边界平行．线框进入磁场过程中感应电流i随时间t变化的图象如图（乙）所示，则线框从磁场中穿出过程中线框中感应电流i随时间t变化的图象可能是以下的哪一个（）A.B.C.D.二、多选题（本大题共3小题，共12.0分）8.如图所示，足够长的U形光滑金属导轨平面与水平面成θ角，其中MN与PQ平行且间距为L，导轨平面与磁感应强度为B的匀强磁场垂直，导轨电阻不计．金属棒ab由静止开始沿导轨下滑，并与两导轨始终保持垂直且接触良好，ab棒接入电路的电阻为R，当流过ab棒某一横截面的电荷量为q时，棒的速度大小为υ，则金属棒ab在这一过程中（）A.加速度为B.下滑的位移为C.产生的焦耳热为D.受到的最大安培力为9.如图所示，水平放置的两条光滑轨道上有可自由移动的金属棒PQ、MN，当PQ在外力作用下运动时，MN在磁场力作用下向右运动．则PQ所做的运动可能是（）A.向右匀加速运动B.向左匀加速运动C.向右匀减速运动D.向左匀减速运动10.如图，光滑绝缘的水平面桌面上有一边长为L、电阻为R的正方形导体框．匀强磁场区域宽度为2L、磁感应强度为B、方向垂直桌面向下．导体框的一边跟磁场边界平行，在外力作用下以恒定速度v穿过磁场．下列说法正确的是（）A.穿过磁场过程，外力做的功为B.穿过磁场过程，导体框产生的焦耳热为C.进入磁场过程，通过导体框某一横截面的电量为D.进入和离开磁场过程，通过导体框的电流大小都为，且方向相同三、实验题及填空题（本大题共2小题，共18.0分）11.某学生小组在一次探究电磁感应实验中，利用如图中甲所示，100匝的线圈（为表示线圈的绕向，图中只画了两匝）两端A、B与一个电压表相连，线圈内有垂直纸面向里的匀强磁场，同时知道线圈中的磁通量按图乙所示的规律变化．那么：人教版选修3-2第四章电磁感应单元测试试题5/19（1）在0.1s时间内，线圈产生的感应电动势为______；（2）穿过线圈内的磁感线方向为______（选择“?”或“×”）；（3）电压表的正极应接______（选择“A端”或“B端”）．12.某同学利用如图装置研究磁铁下落过程中的重力势能与电能之间的相互转化。内阻r＝40Ω的螺线管固定...
