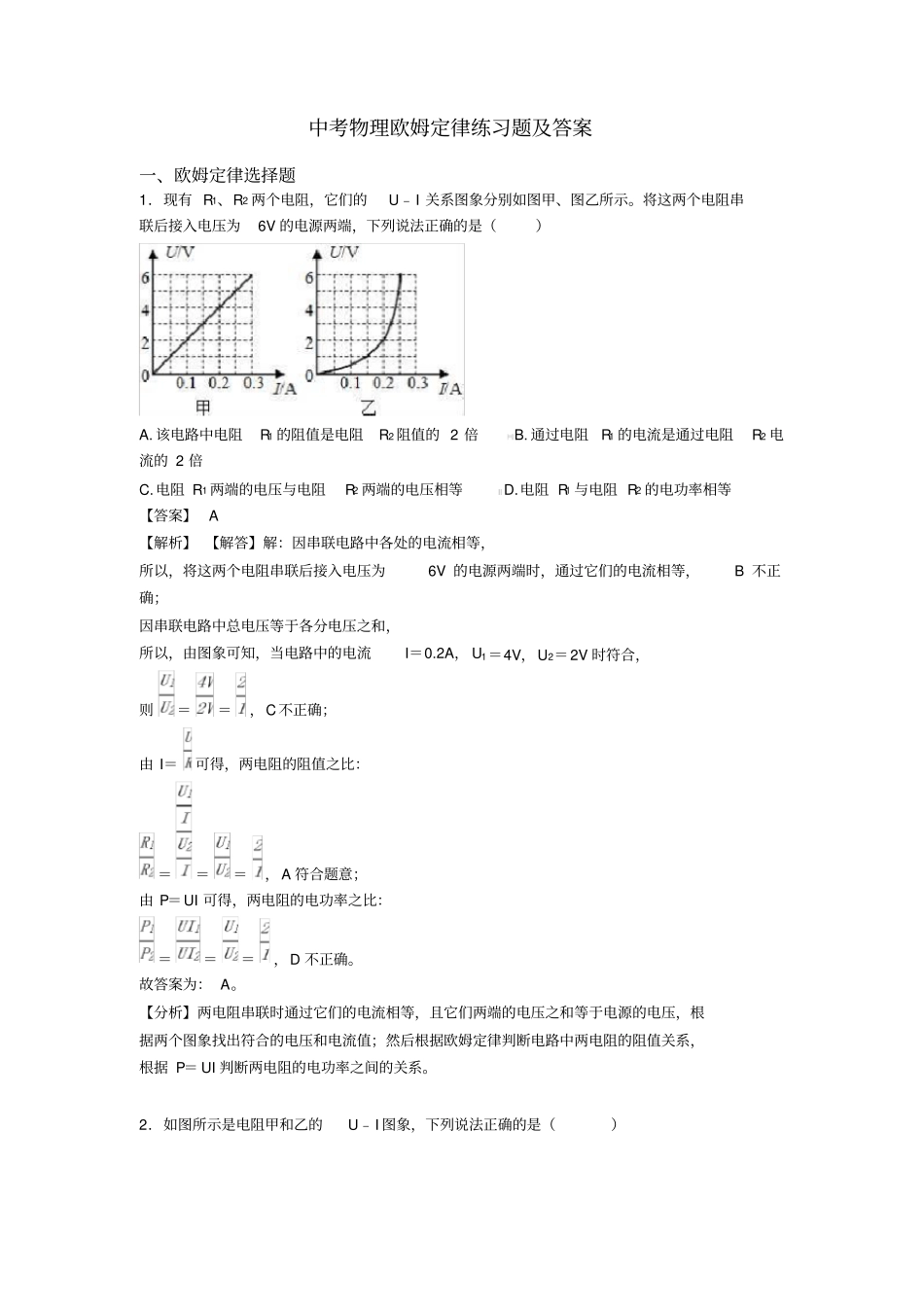

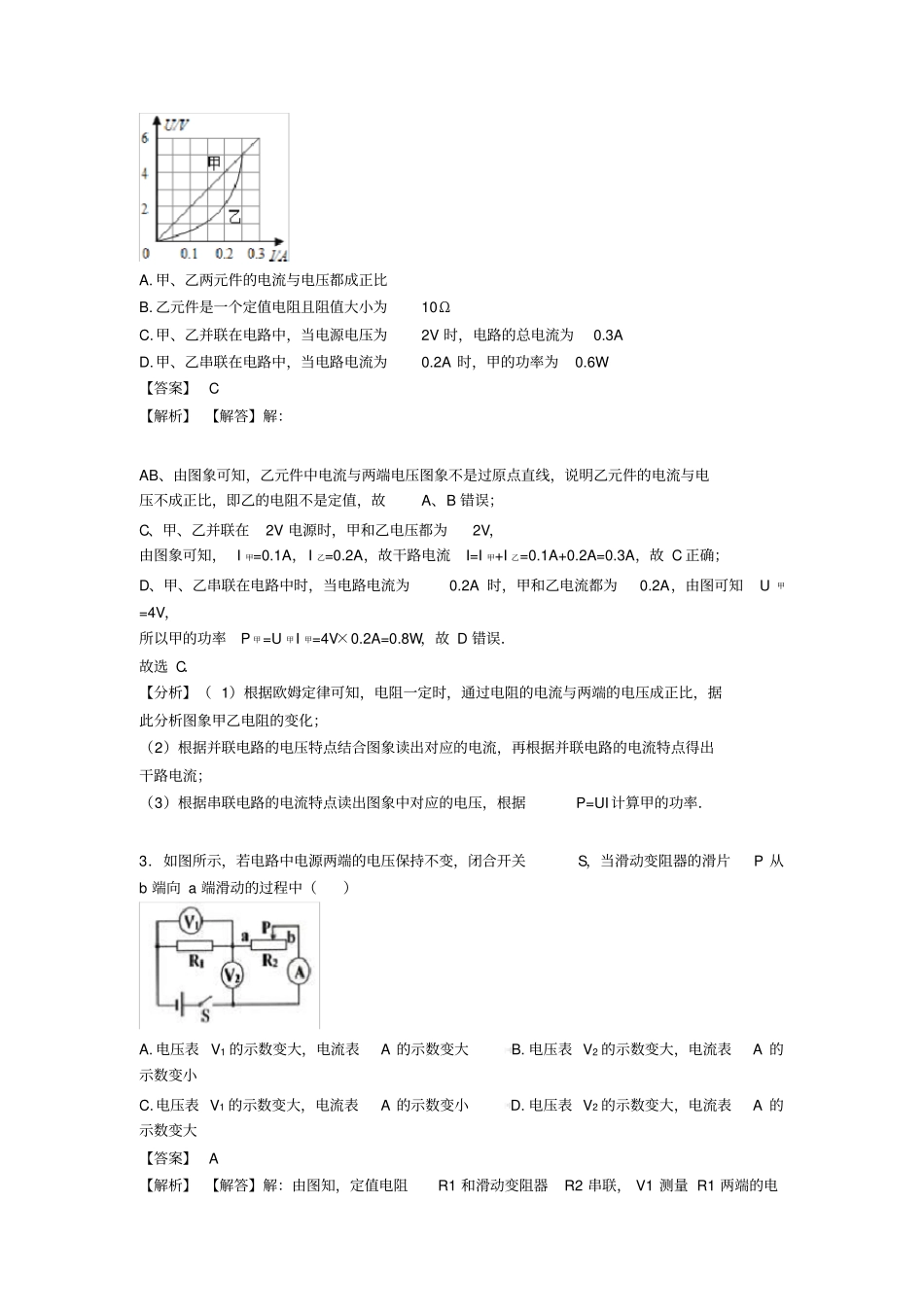

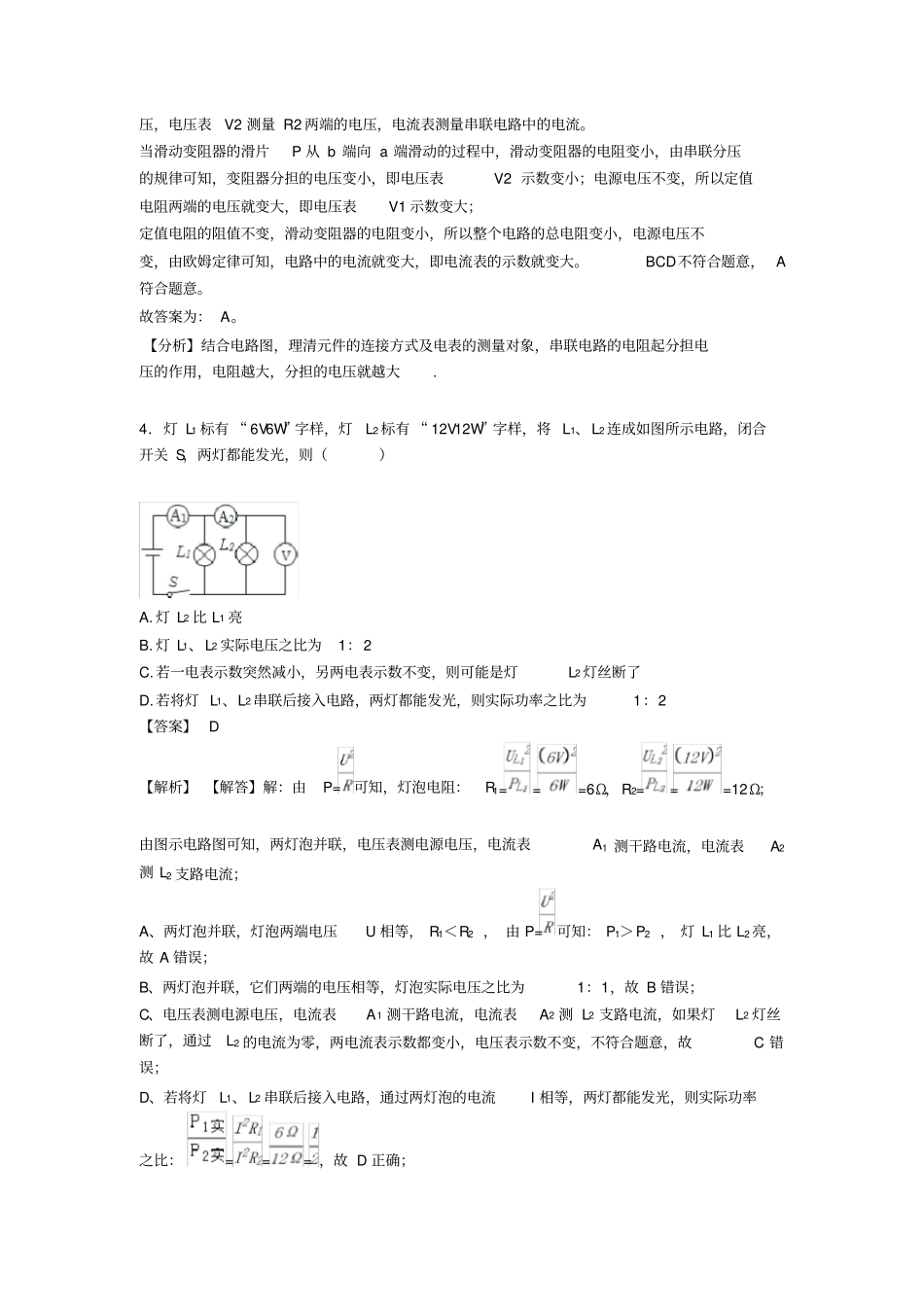

中考物理欧姆定律练习题及答案一、欧姆定律选择题1．现有R1、R2两个电阻，它们的U﹣I关系图象分别如图甲、图乙所示。将这两个电阻串联后接入电压为6V的电源两端，下列说法正确的是（）A.该电路中电阻R1的阻值是电阻R2阻值的2倍B.通过电阻R1的电流是通过电阻R2电流的2倍C.电阻R1两端的电压与电阻R2两端的电压相等D.电阻R1与电阻R2的电功率相等【答案】A【解析】【解答】解：因串联电路中各处的电流相等，所以，将这两个电阻串联后接入电压为6V的电源两端时，通过它们的电流相等，B不正确；因串联电路中总电压等于各分电压之和，所以，由图象可知，当电路中的电流I＝0.2A，U1＝4V，U2＝2V时符合，则＝＝，C不正确；由I＝可得，两电阻的阻值之比：＝＝＝，A符合题意；由P＝UI可得，两电阻的电功率之比：＝＝＝，D不正确。故答案为：A。【分析】两电阻串联时通过它们的电流相等，且它们两端的电压之和等于电源的电压，根据两个图象找出符合的电压和电流值；然后根据欧姆定律判断电路中两电阻的阻值关系，根据P＝UI判断两电阻的电功率之间的关系。2．如图所示是电阻甲和乙的U﹣I图象，下列说法正确的是（）A.甲、乙两元件的电流与电压都成正比B.乙元件是一个定值电阻且阻值大小为10ΩC.甲、乙并联在电路中，当电源电压为2V时，电路的总电流为0.3AD.甲、乙串联在电路中，当电路电流为0.2A时，甲的功率为0.6W【答案】C【解析】【解答】解：AB、由图象可知，乙元件中电流与两端电压图象不是过原点直线，说明乙元件的电流与电压不成正比，即乙的电阻不是定值，故A、B错误；C、甲、乙并联在2V电源时，甲和乙电压都为2V，由图象可知，I甲=0.1A，I乙=0.2A，故干路电流I=I甲+I乙=0.1A+0.2A=0.3A，故C正确；D、甲、乙串联在电路中时，当电路电流为0.2A时，甲和乙电流都为0.2A，由图可知U甲=4V，所以甲的功率P甲=U甲I甲=4V×0.2A=0.8W，故D错误．故选C．【分析】（1）根据欧姆定律可知，电阻一定时，通过电阻的电流与两端的电压成正比，据此分析图象甲乙电阻的变化；（2）根据并联电路的电压特点结合图象读出对应的电流，再根据并联电路的电流特点得出干路电流；（3）根据串联电路的电流特点读出图象中对应的电压，根据P=UI计算甲的功率．3．如图所示，若电路中电源两端的电压保持不变，闭合开关S，当滑动变阻器的滑片P从b端向a端滑动的过程中（）A.电压表V1的示数变大，电流表A的示数变大B.电压表V2的示数变大，电流表A的示数变小C.电压表V1的示数变大，电流表A的示数变小D.电压表V2的示数变大，电流表A的示数变大【答案】A【解析】【解答】解：由图知，定值电阻R1和滑动变阻器R2串联，V1测量R1两端的电压，电压表V2测量R2两端的电压，电流表测量串联电路中的电流。当滑动变阻器的滑片P从b端向a端滑动的过程中，滑动变阻器的电阻变小，由串联分压的规律可知，变阻器分担的电压变小，即电压表V2示数变小；电源电压不变，所以定值电阻两端的电压就变大，即电压表V1示数变大；定值电阻的阻值不变，滑动变阻器的电阻变小，所以整个电路的总电阻变小，电源电压不变，由欧姆定律可知，电路中的电流就变大，即电流表的示数就变大。BCD不符合题意，A符合题意。故答案为：A。【分析】结合电路图，理清元件的连接方式及电表的测量对象，串联电路的电阻起分担电压的作用，电阻越大，分担的电压就越大.4．灯L1标有“6V6W”字样，灯L2标有“12V12W”字样，将L1、L2连成如图所示电路，闭合开关S，两灯都能发光，则（）A.灯L2比L1亮B.灯L1、L2实际电压之比为1：2C.若一电表示数突然减小，另两电表示数不变，则可能是灯L2灯丝断了D.若将灯L1、L2串联后接入电路，两灯都能发光，则实际功率之比为1：2【答案】D【解析】【解答】解：由P=可知，灯泡电阻：R1===6Ω，R2===12Ω；由图示电路图可知，两灯泡并联，电压表测电源电压，电流表A1测干路电流，电流表A2测L2支路电流；A、两灯泡并联，灯泡两端电压U相等，R1＜R2，由P=可知：P1＞P2，灯L1比L2亮，故A错误；B、两灯泡并联，它们两端的电压相等，灯泡实际电压之比为1：1，故B错误；C、电压表测电源电压，电流表A1测干路电流，电流表A2测L2支路电流，如果灯L2灯丝断...
