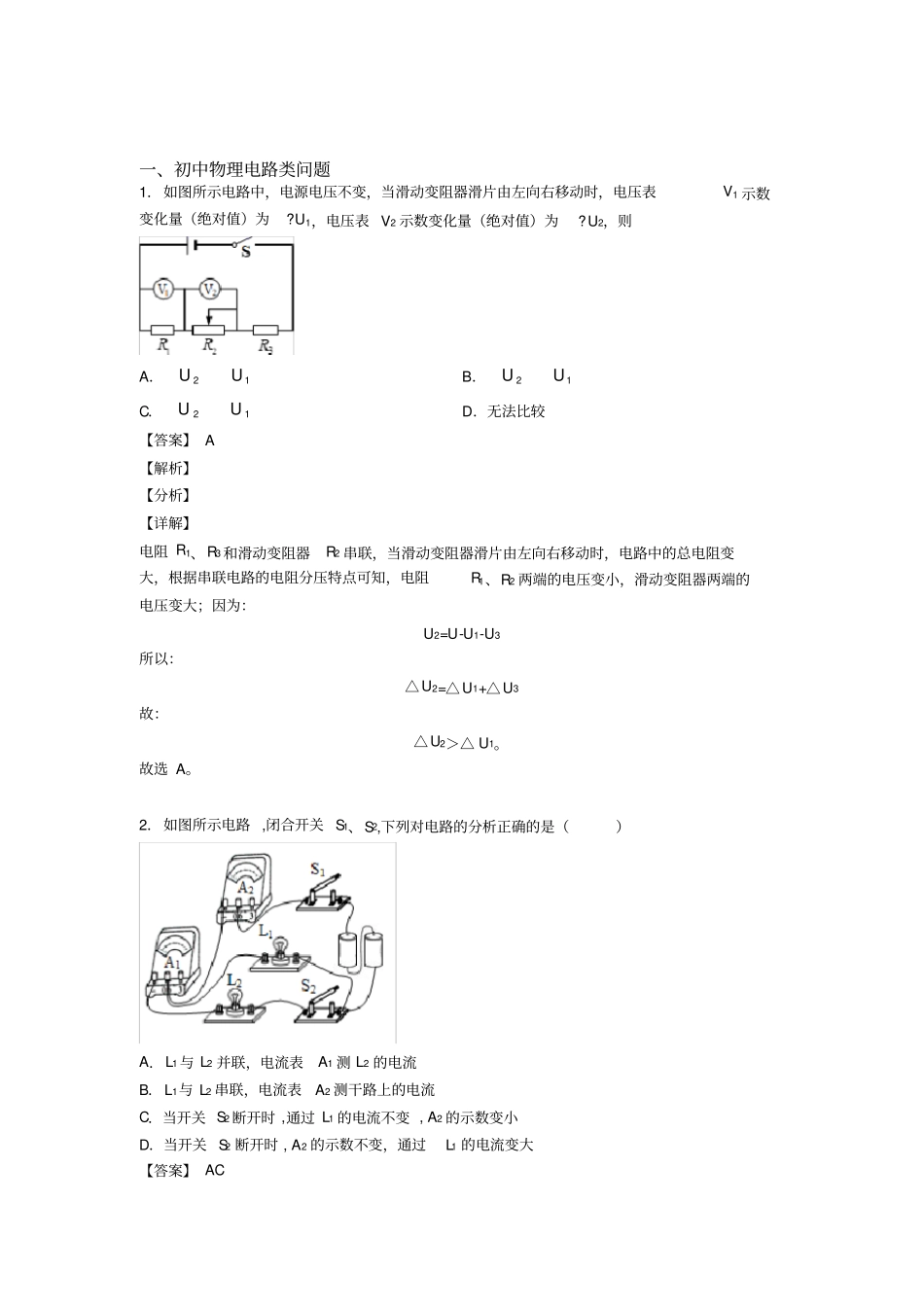

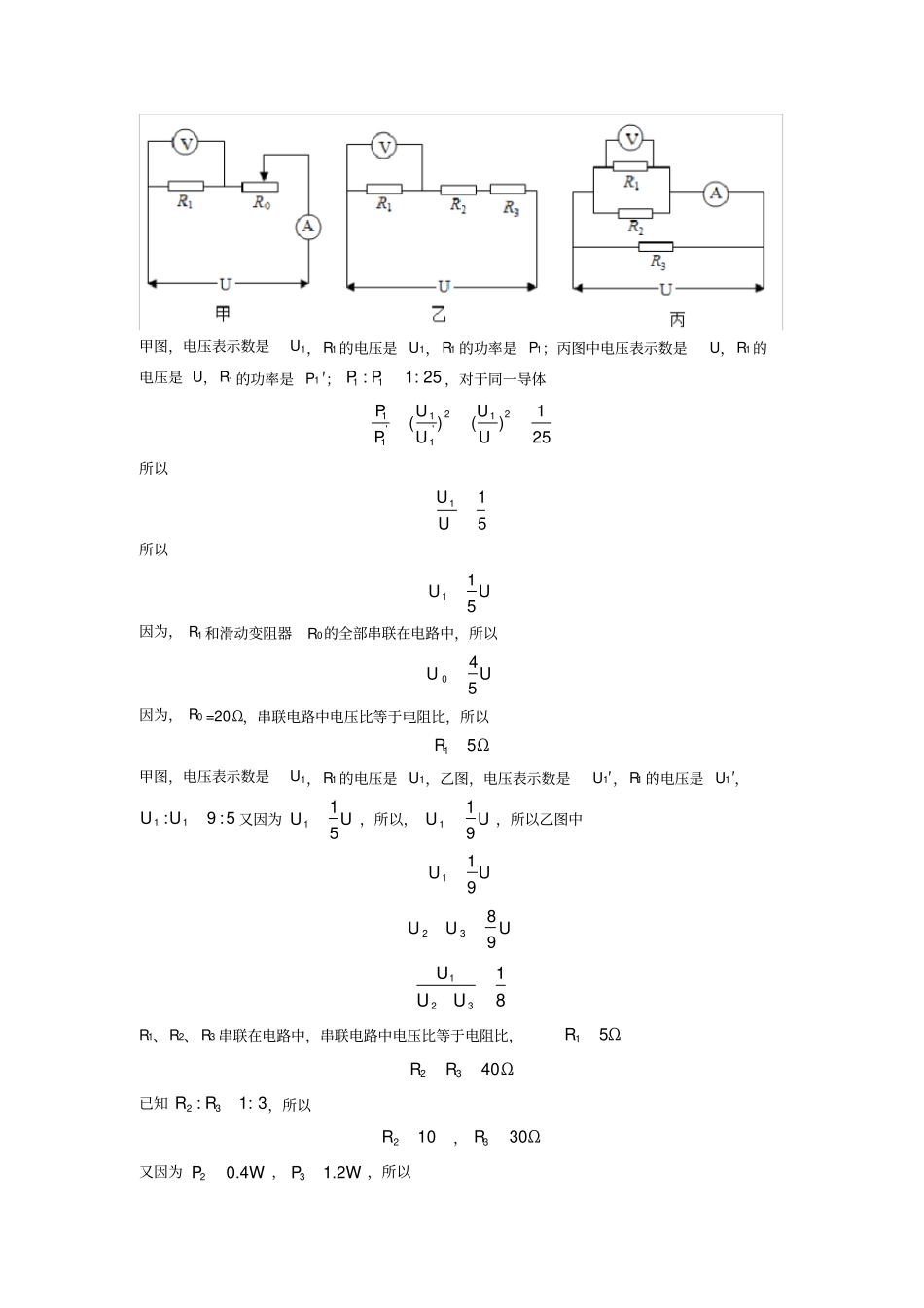

一、初中物理电路类问题1．如图所示电路中，电源电压不变，当滑动变阻器滑片由左向右移动时，电压表V1示数变化量（绝对值）为?U1，电压表V2示数变化量（绝对值）为?U2，则A．21UUB．21UUC．21UUD．无法比较【答案】A【解析】【分析】【详解】电阻R1、R3和滑动变阻器R2串联，当滑动变阻器滑片由左向右移动时，电路中的总电阻变大，根据串联电路的电阻分压特点可知，电阻R1、R2两端的电压变小，滑动变阻器两端的电压变大；因为：U2=U-U1-U3所以：△U2=△U1+△U3故：△U2＞△U1。故选A。2．如图所示电路,闭合开关S1、S2,下列对电路的分析正确的是（）A．L1与L2并联，电流表A1测L2的电流B．L1与L2串联，电流表A2测干路上的电流C．当开关S2断开时,通过L1的电流不变,A2的示数变小D．当开关S2断开时,A2的示数不变，通过L1的电流变大【答案】AC【解析】【分析】【详解】AB．由图可知，闭合开关S1、S2，L1与L2并联，电流表A1与L2在同一支路，所以的电流表A1测L2的电流，电流表A2测量干路电流，故A正确、B错误；CD．并联电路各支路互不影响，由图可知，当开关S2断开时，L2所在支路断开，通过L2电流为0，通过L1的电流不变，干路电流表A2示数变小，故C正确、D错误。3．如图所示，电源电压U保持不变，滑动变阻器R0的最大电阻是20Ω。当开关S1闭合、S2和S3断开，滑动变阻器的滑片在最右端时，电压表示数是U1，R1的功率是P1；当开关S2闭合、S1和S3断开，滑动变阻器的滑片在最左端时，电压表示数是1U，R2和R3的功率之和是1.6W；当开关S1、S2和S3都闭合，滑动变阻器的滑片在最左端时，R1的功率是1P，已知R2∶R3=1∶3，1U∶1U=9∶5，11:PP=1∶25，下列结论正确的是（）A．电源电压是8VB．R2的阻值是30ΩC．电流表的最大示数是2.7AD．该电路的最大功率是27W【答案】CD【解析】【分析】【详解】AB．第一过程：当开关S1闭合、S2和S3断开，滑动变阻器的滑片在最右端时，R1和滑动变阻器R0的全部串联在电路中，电压表测量R1的电压，电压表示数是U1，如图甲。第二过程：当开关S2闭合、S1和S3断开，滑动变阻器的滑片在最左端时，R1、R2、R3串联在电路中，电压表测量R1的电压，电压表示数是U1′，如图乙。已知23:1:3RR，串联电路中功率比等于电阻比，所以23:1:3PP，R2和R3的功率之和是1.6WP2+P3=1.6W所以P2=0.4W，P3=1.2W第三过程：当开关S1、S2和S3都闭合，滑动变阻器的滑片在最左端时，R1、R2、R3并联在电路中，电压表测量R1的电压，电压表示数是电源电压U，电流表测量R1、R2的总电流，如图丙。甲图，电压表示数是U1，R1的电压是U1，R1的功率是P1；丙图中电压表示数是U，R1的电压是U，R1的功率是P1′；11:1:25PP，对于同一导体22111''111()()25PUUPUU所以115UU所以115UU因为，R1和滑动变阻器R0的全部串联在电路中，所以045UU因为，R0=20Ω，串联电路中电压比等于电阻比，所以15ΩR甲图，电压表示数是U1，R1的电压是U1，乙图，电压表示数是U1′，R1的电压是U1′，11:9:5UU又因为115UU，所以，119UU，所以乙图中119UU2389UUU12318UUUR1、R2、R3串联在电路中，串联电路中电压比等于电阻比，15ΩR2340ΩRR已知23:1:3RR，所以210R，330ΩR又因为20.4WP，31.2WP，所以2222UPR220.4W10ΩU解得22VU同理解得36VU所以232V6V8VUU又因为12318UUU所以11VU所以电源电压为1231V8V9VUUUU故AB错误；C．甲乙都是串联电路，电阻大，电流小，丙是并联电路，电流大，电流表测量R1、R2的电流119V1.8A5ΩUIR229V0.9A10ΩUIR339V0.3A30ΩUIR电流表测量R1、R2的电流，所以，电流表示数最大为'121.8A0.9A2.7AIII故C正确；D．电路中并联电路电阻最小，电流最大，最大电流为1231.8A0.9A0.3A3AIIII所以电路最大功率为9V3A27WPUI故D正确。故选CD。4．用一个导体制成长度相等但横截面积不同的圆柱体a和b（a和b互相连接），a比b的横截面积大，将它们接入电路中，如图所示，通过a、b电流分别为Ia，Ib，a、b两端电压分别为Ua，Ub，则下列说法正确的是A．Ia＞Ib、Ua＝UbB．Ia＜Ib、Ua＝UbC．Ia＝Ib、Ua＞UbD．Ia＝Ib、Ua＜Ub【答案】D【解析】【分析】利用电阻大小与导体的材料、长度、横截面积和温度有关的知识进行分析即可判断；因两电阻串联，...
