联想笔记本电脑Notting产品质量标准VIP免费

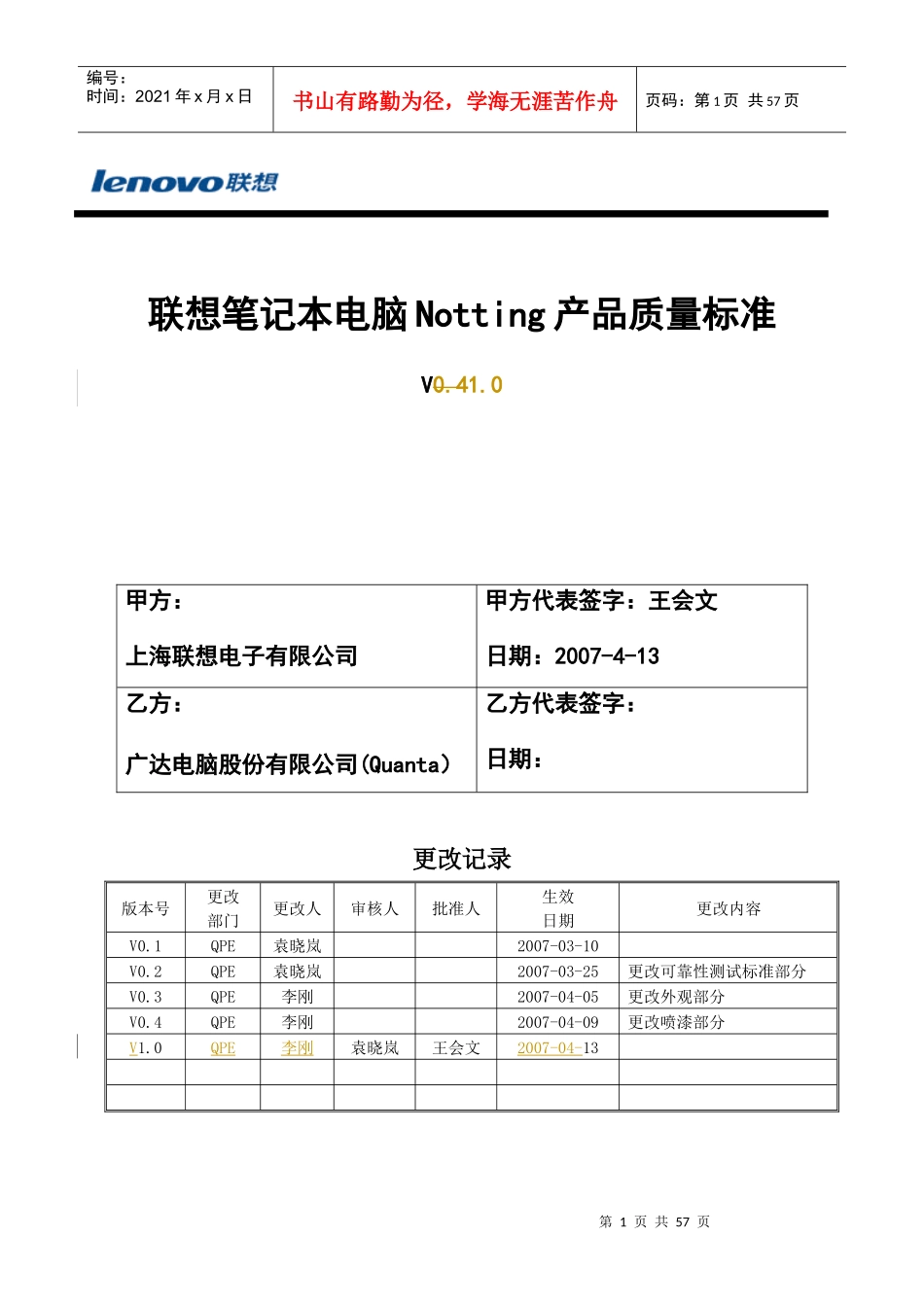

第1页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共57页联想笔记本电脑Notting产品质量标准V0.41.0甲方：上海联想电子有限公司甲方代表签字：王会文日期：2007-4-13乙方：广达电脑股份有限公司(Quanta）乙方代表签字：日期：更改记录版本号更改部门更改人审核人批准人生效日期更改内容V0.1QPE袁晓岚2007-03-10V0.2QPE袁晓岚2007-03-25更改可靠性测试标准部分V0.3QPE李刚2007-04-05更改外观部分V0.4QPE李刚2007-04-09更改喷漆部分V1.0QPE李刚袁晓岚王会文2007-04-13第2页共57页第1页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共57页目录1、范围2、主要部件2.1内存2.2LCD2.3ODD2.4硬盘2.5电池2.6适配器2.7喇叭2.8键盘2.9主板3、整机3.1机构3.2环境&可靠度3.3电磁兼容&安全3.4噪音3.5电源管理3.6散热（含风扇）3.7系统稳定性3.8电气标准3.9外观3.10喷漆4、试验方法4.1部件试验方法4.2整机试验方法5、软件6、附件－不合格分级标准第3页共57页第2页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共57页1、范围本标准适用于联想C430产品。2、主要部件2.1内存支持DDRII533/667SO-DIMM；TwoDDRIISODIMMslots最大支持2GBDDRIISO-DIMM；2.2LCD亮暗点标准见下表亮点（全黑画面时）单点红+绿+蓝≤3个两点连续红+绿+蓝≤1三点及三点以上连续红+绿+蓝≤0两处亮点间距≥15mm白点≤0亮点总数≤3暗点（全白画面时）单点红+绿+蓝≤4个两点连续红+绿+蓝≤2三点及三点以上连续红+绿+蓝≤0两处暗点间距≥5mm黑点≤0暗点总数≤4个亮、暗点总数≤5整批到货的Panel，亮暗点比例应小于15%外观标准参照下表项目允收标准凹痕、气泡圆形：直径≤1.0mm,数量≤3个,间距≥50mm线形：长度≤3mm，宽度≤0.2mm;数量≤3个,间距≥50mm污点、异物圆形：直径≤1.0mm;数量≤3个,间距≥50mm线形：长度≤3mm，宽度≤0.2mm;数量≤3个,间距≥50mm有感刮伤长度≤4mm，宽度≤0.2mm;数量≤3个,间距≥50mm圆形：直径≤0.5mm;数量≤3个,间距≥50mm无感刮伤长度≤20mm，宽度≤0.2mm;数量≤3个,间距≥50mm圆形：直径≤1.0mm;数量≤3个,间距≥50mm所有不良现象数量≤5个鬼影（开机时或画面切换或STR唤醒时在屏幕上出现扩散或收缩状残影）时间5sLCD残影（关机时，背光灯熄灭后，画面仍停留在屏幕时造成的影像残留）停留时间15s（一般使用状况）。经过20000次的PowerOn/Off（2son/2soff）后亮度大于初始值的50%（中心区域5寸方块）第4页共57页第3页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共57页全白画面下，色度均匀度为x=317±30、y=354±30无不显示、背光管不亮、显示暗、闪烁等异常现象，画面显示正常无亮线、暗线、白斑按照以下方式，LCD屏应均无水波纹和牛顿环1>正常敲击键盘(正常敲击力量80g)及其它正常使用状况下LCD屏表面不得有任何因LCD前后背盖内部结构与LCD屏背板之间机构干涉引起任何程度的泛白或顶白及水波纹现象。2>沿LCD模组上边框中间部位以正常方式开合LCD模组显示画面不允许任何地方出现水波纹;(正常方式为左手或右手大拇指、食指、中指扶住LCD模组上左（距边缘5CM处）、中、右（距边缘5CM处）任意一处，以平均1Cycle/2秒的频率开合LCD模组,开合角度60~120度之间)；将LCD模组打开至120~150度位置,沿上边框左、中、右非显示区域任意一点轻微（0.5KG的力）拨一下LCD模组,在LCD模组颤动过程中不允许有水波纹现象。在各单色画面时，颜色应正常，均匀，无偏色。在16色彩条画面时，各彩条颜色正常，分界线清晰，无模糊、扩散等异常现象开机后LCD四边靠近Bezel处无亮边、漏光关机后LCD四边靠近Bezel处不露金属边环境操作时温度0℃到50℃操作时湿度20％～90％储存时温度-20℃到60℃储存时湿度5%~90%MTBF>10,000POHPanel经过10000小时后亮度大于初始值的50%，需提供厂商的MTBF报告和广达SDA的测试报告2.3ODD（Slim12.5mm）尺寸：128.0mmx12.7mmx126.1mm（W*H*D）（不含Bezel），工差0.2如图1：第5页共57页第4页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共57页图1...
