螺旋输送机上的单级圆柱齿轮减速器课程设计VIP专享VIP免费

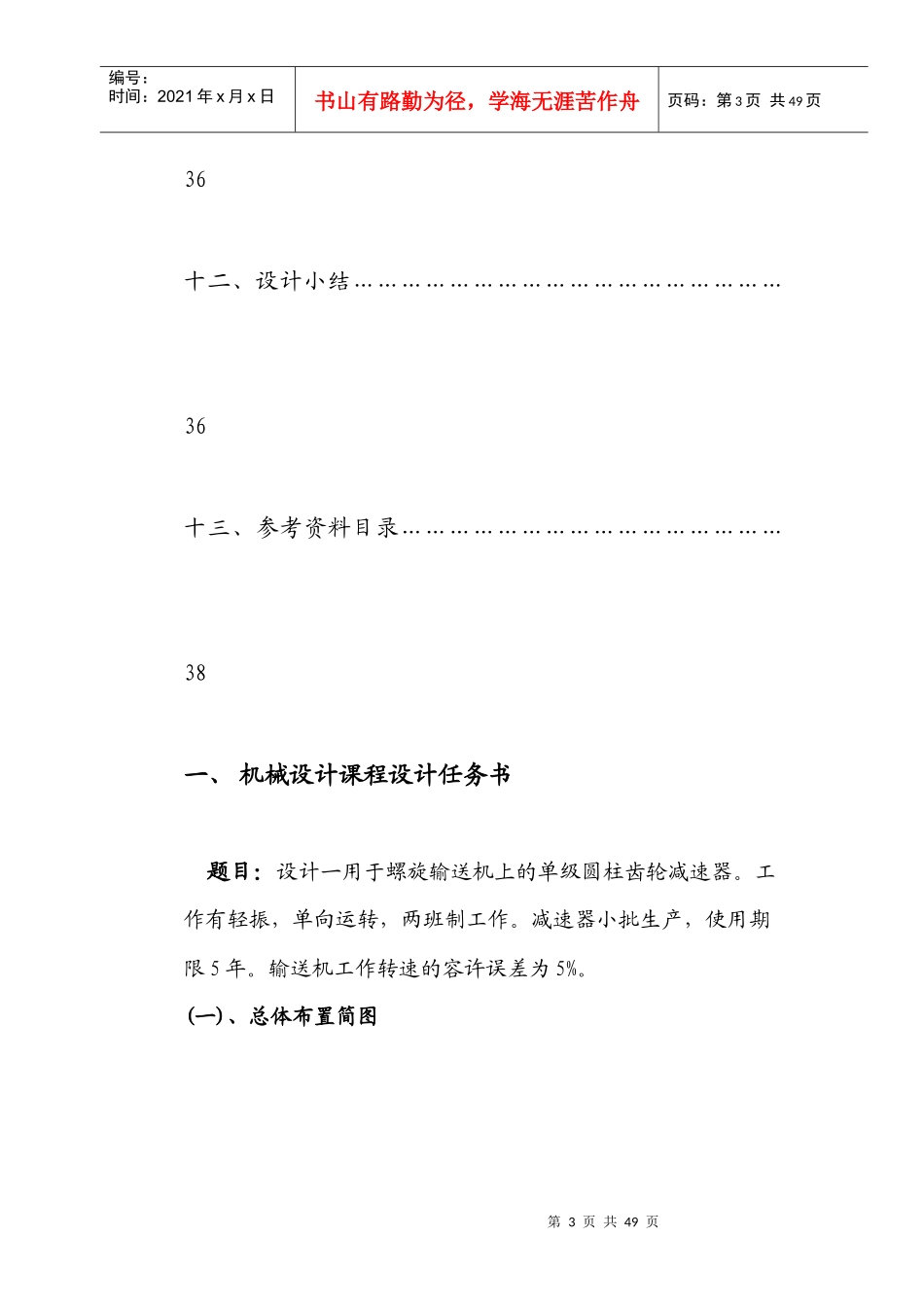

第1页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共49页一、设计任务书………………………………………………4二、电动机的选择……………………………………………6三、计算传动装置的运动和动力参数………………………8四、传动件的设计计算………………………………………12五、轴的设计计算……………………………………………22六、箱体的设计………………………………………………30第2页共49页第1页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共49页七、键联接的选择及校核计算………………………………32八、滚动轴承的选择及计算…………………………………34九、联连轴器的选择…………………………………………35十、减速器附件的选择………………………………………36十一、润滑与密封……………………………………………第3页共49页第2页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共49页36十二、设计小结………………………………………………36十三、参考资料目录…………………………………………38一、机械设计课程设计任务书题目：设计一用于螺旋输送机上的单级圆柱齿轮减速器。工作有轻振，单向运转，两班制工作。减速器小批生产，使用期限5年。输送机工作转速的容许误差为5%。(一)、总体布置简图第4页共49页第3页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共49页(二)、工作情况：工作有轻振，单向运转(三)、原始数据输送机工作轴上的功率P(kW)：4.5输送机工作轴上的转速n(r/min)：90输送机工作转速的容许误差（％）：5使用年限（年）：5工作制度（班/日）：2(四)、设计内容1.电动机的选择与运动参数计算；2.斜齿轮传动设计计算3.轴的设计第5页共49页第4页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共49页4.滚动轴承的选择5.键和连轴器的选择与校核；6.装配图、零件图的绘制7.设计计算说明书的编写(五)、设计任务1.减速器总装配图一张2.输出轴及其输出轴上齿轮零件图各一张3.设计说明书一份(六)、设计进度1、第一阶段：总体计算和传动件参数计算2、第二阶段：轴与轴系零件的设计3、第三阶段：轴、轴承、联轴器、键的校核及草图绘制4、第四阶段：装配图、零件图的绘制及计算说明书的编写计算及说明结果第6页共49页第5页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共49页二、电动机的选择1、电动机类型和结构的选择：选择Y系列三相异步电动机，此系列电动机属于一般用途的全封闭自扇冷电动机，其结构简单，工作可靠，价格低廉，维护方便，适用于不易燃，不易爆，无腐蚀性气体和无特殊要求的机械。2、电动机容量选择：电动机所需工作功率为：式（1）：Ｐd＝ＰＷ／ηa(kw)由电动机至输送机的传动总效率为：η总=η１×η２4×η３×η４×η5根据《机械设计课程设计》Ｐ10表2-2式中：η1、η2、η3、η4、η5分别为联轴器1、滚动轴承（一对）、圆柱直齿轮传动、联轴器2和圆锥齿轮传动的传动效率。取η１=0.99，η２＝0.99，η３＝0.97，η４＝０.９9、η5＝0.93则：η总=0.99×0.994×0.97×0.99×0.93=0.85所以：电机所需的工作功率：Pd=ＰＷ/η总=4.5/0.85=5.3(kw)η总=0.85Pd=5.3(kw)第7页共49页第6页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共49页计算及说明结果3、确定电动机转速输送机工作轴转速为：nＷ＝【（1-5%）～（1+5%）】×90r/min＝85.5～94.5r/min根据《机械设计课程设计》Ｐ10表2-3推荐的传动比合理范围，取圆柱齿轮传动一级减速器传动比范围Ｉ’=3～６。取开式圆锥齿轮传动的传动比Ｉ１’=２～3。则总传动比理论范围为：Ｉa’＝Ｉ’×Ｉ１’=６～18。故电动机转速的可选范为Nd’=Ｉa’×nＷ=(6～18)×90=540～1620r/min则符合这一范围的同步转速有：750、1000和1500r/min根据容量和转速，由相关手册查出三种适用的电动机型号：（如下表）方案电动机型号额定功率电动机转速(r/min)电动机重量(N)参考价格传动装置传动...
