芜湖临江大桥施工组织设计方案VIP免费

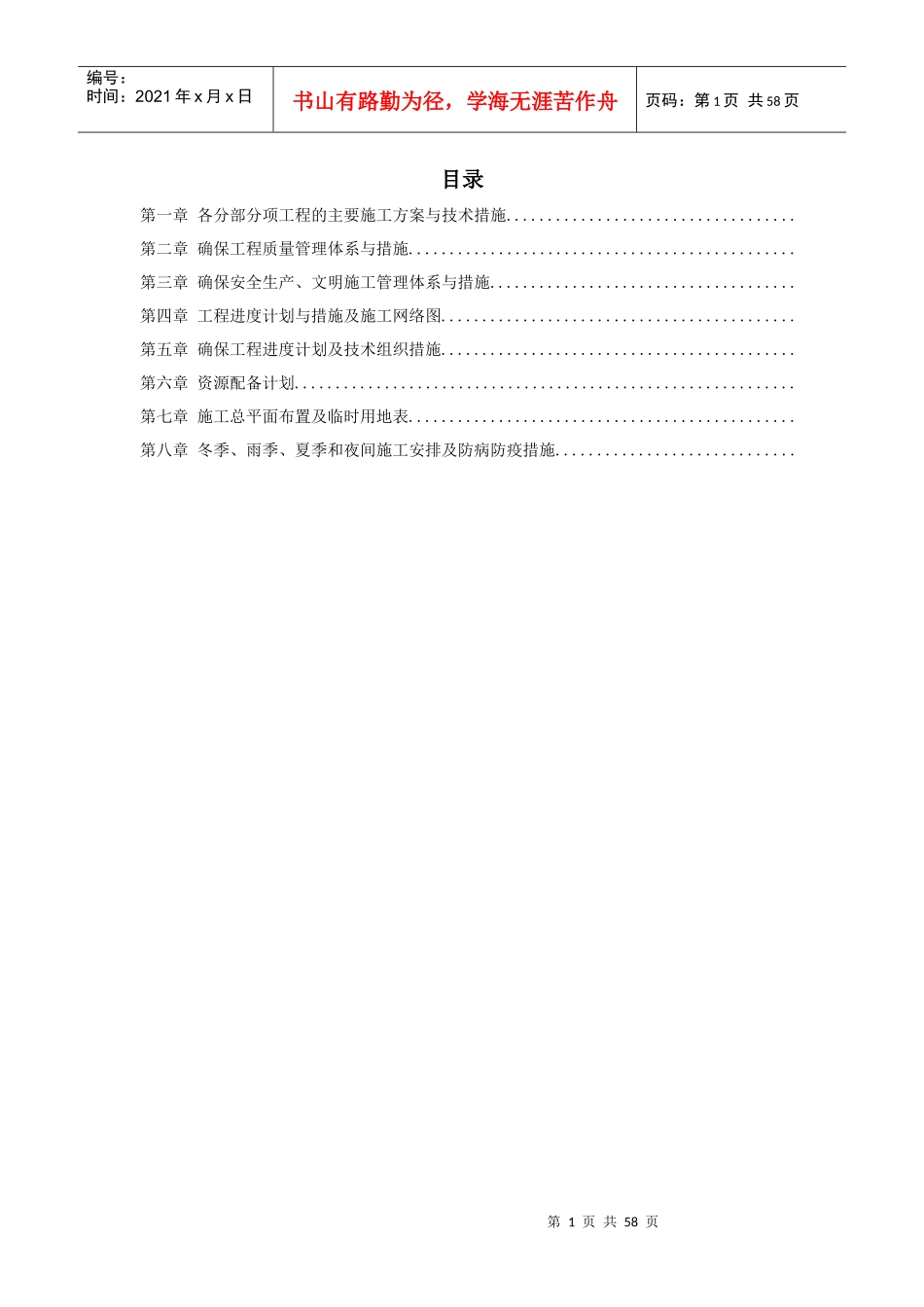

第1页共58页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共58页目录第一章各分部分项工程的主要施工方案与技术措施...................................第二章确保工程质量管理体系与措施...............................................第三章确保安全生产、文明施工管理体系与措施.....................................第四章工程进度计划与措施及施工网络图...........................................第五章确保工程进度计划及技术组织措施...........................................第六章资源配备计划.............................................................第七章施工总平面布置及临时用地表...............................................第八章冬季、雨季、夏季和夜间施工安排及防病防疫措施.............................第2页共58页第1页共58页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共58页各分部分项工程的主要施工方案与技术措施总体施工概述临江大桥基础采用灌注桩，主塔柱高米，为型钢砼塔柱和两根钢管竖拱构成，塔柱内设根斜拉索，采用锚拉板锚固于主梁中心腹板处，单面斜拉索结构。后锚索采用单根双索面结构，锚固于47m边跨梁端两侧。塔上设置层观光平台，塔内设置电梯和消防梯通向塔顶。观光平台采用钢梁承重和钢筋混凝土楼面结构，外墙采用玻璃幕墙。地面底层设置等候厅。临江大桥主跨为47m，主梁采用单箱梁双室大悬臂钢箱梁，箱梁外腹板间宽度19.4m，两侧悬臂长度各7.55m,箱梁总宽36.5m，中心线处梁高2.5m。施工中须采取成熟可靠的措施来保证箱梁施工安全可靠、梁段顺利合拢、桥梁线形准确优美、箱梁及斜拉索预应力张拉力值到位。引桥上部结构采用20m空心板梁。本工程的特点、难点是工期紧、工程数量大、斜拉索施工技术含量高、保证通航、保护环境和文明施工要求高。结合以往工程施工经验，从保证工程进度、安全和质量的重点要求出发，对本工程的工期保证、安全目标的实现和工程内在质量、外观质量、功能满足等方面的要素进行综合考虑。施工中钻机选型、钻进措施、灌筑桩基水下混凝土、承台开挖、大体积承台砼浇筑、塔身施工等环节均提出了相当高的要求，须采用科学合理的技术措施方可保证施工。1.1.1钻孔桩基础临江大桥基础采用直径φ1.5m，拟采用扭矩大、导向性能好，泥浆护壁回旋钻机成孔、导管法灌注水下混凝土等方案进行施工。1.1.2承台桩基础达到设计强度以上后，及时进行承台的施工，采用人工配合挖掘机开挖基坑，安装组合钢模板，拉杆加固，绑扎钢筋后浇筑混凝土。主桥哑铃形承台，主塔采用边形，承台大体积混凝土浇筑施工时，为避免水泥水化热造成混凝土出现裂纹，施工中拟采取以下措施：合理组织分块分层浇筑顺序、掺加高效混凝土抗裂防水膨胀剂、在承台中预埋循环水管进行循环散热、加强养护等。1.1.3墩柱主桥桥墩采用双柱墩，引桥墩柱为柱式墩。桥墩采用整体对扣钢模板，螺栓连接，脚手架围护作业，所有桥墩均一次灌注成型，施工时采取现场绑扎钢筋骨架，吊车协助安装模板并协助浇筑混凝土，混凝土采用自动计量拌和站拌和，近距离用混凝土输送泵泵送，远距离采用混凝土搅拌运输车运送，混凝土输送泵泵送。砼养生采用塑料薄膜袋封口包裹。1.1.4桥台本工程桥台为桩式台，台身模板采用组合钢模板，整体用钢带、螺栓拉杆联结，方木支撑。1.1.5盖梁墩盖梁采用悬空支架法作为盖梁的施工支撑，现场浇筑混凝土，盖梁施工在墩柱强度达到后进行，盖梁混凝土达到％时进行预应力张拉施工。1.1.6索塔第3页共58页第2页共58页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共58页索塔施工采用搭设满堂支架，分节浇注，逐段成型的施工工艺，此工艺加快了施工速度，节省了投资。1.1.7主桥三跨钢箱梁主桥（）三跨连续钢箱梁。施工顺序：先搭设临时支架，钢箱梁安装、连续，根据各梁段施工情况及时安装斜拉索，张拉斜拉索，观光平台装修。拆除临时支座、支撑，完成体系转换，全桥成形。1.1.8砼空心板梁引桥选用空心板在预制场统一预制，用运梁台车将梁从工厂运到桥位处，用...
