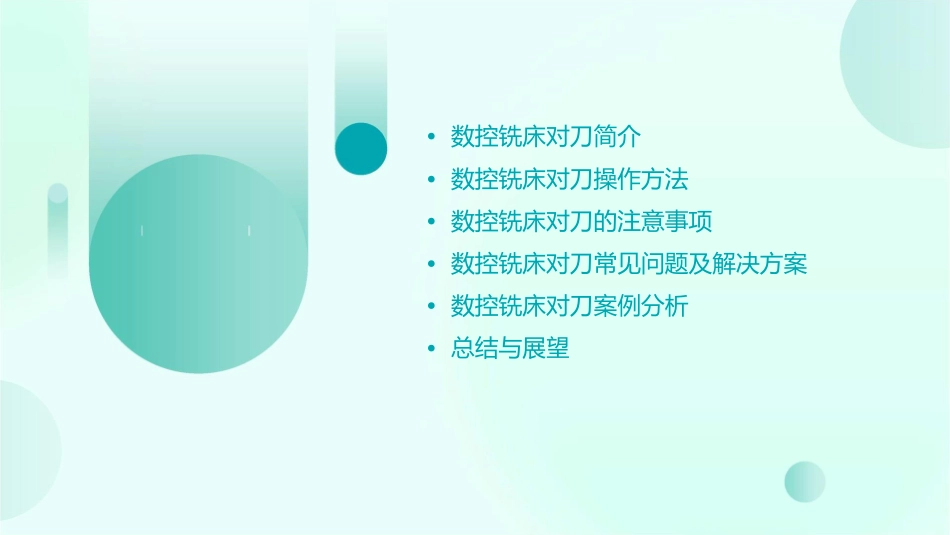

数控铣床对刀课件•数控铣床对刀简介•数控铣床对刀操作方法•数控铣床对刀的注意事项•数控铣床对刀常见问题及解决方案•数控铣床对刀案例分析•总结与展望01数控铣床对刀简介对刀的定义与目的定义对刀是指将数控铣床的坐标系与工件坐标系建立一致，为程序原点设置在工件上提供依据，从而进行后续的加工操作。目的对刀的目的是确定工件坐标系的原点位置，使数控铣床的坐标系与工件坐标系完全重合，为加工操作提供准确的坐标位置参考。对刀的原理与操作流程要点一要点二原理操作流程对刀的原理基于坐标系的变换，通过将工件坐标系的原点与数控铣床的坐标系原点重合，从而实现对工件的精确加工。对刀操作流程包括装夹工件、选择对刀工具、调整对刀参数、进行对刀操作并确认结果。首先需要装夹好待加工的工件，并选择合适的对刀工具，如对刀棒、对刀镜等。根据加工需求调整对刀参数，如刀具补偿值等，然后进行对刀操作，通过比较实际值与理论值来确定工件坐标系的原点位置。最后，确认对刀结果是否符合加工要求。对刀的分类及特点分类根据对刀操作所使用的工具和补偿方式的不同，对刀可以分为试切法对刀和间接对刀两大类。试切法对刀是最常用的方法之一，它通过直接切削工件进行对刀操作；而间接对刀则是通过测量工件与刀具之间的相对位置来进行对刀。特点试切法对刀具有简单易行的优点，但需要一定的经验技巧，且精度相对较低；间接对刀精度较高，但需要使用额外的测量工具和程序，操作相对复杂。02数控铣床对刀操作方法试切法对刀步骤在工件上选择一个基准面，将刀具移动到该面上，然后进行切割。通过对切下来的材料进行测量，可以确定刀具的位置和尺寸。定义试切法对刀是指通过在数控机床上切割工件的一部分来测量刀具的尺寸和位置。特点试切法对刀是一种简单易用的方法，但需要一定的经验和技能才能准确操作。寻边器对刀定义步骤特点寻边器对刀是指使用寻边器来测量刀具的位置和尺寸。寻边器是一种具有精确直径的圆形工具，可以确定机床坐标系和工件坐标系之间的关系。将寻边器放置在工件上，然后将其移动到机床坐标系的原点位置。通过测量寻边器的直径和偏离量，可以确定刀具的位置和尺寸。寻边器对刀操作简单，适用于加工圆形工件。但需要选择合适的寻边器和精确操作。百分表对刀定义百分表对刀是指使用百分表来测量刀具的位置和尺寸。百分表是一种具有精确测量的表盘和指针的工具，可以用于测量机床和工件之间的位置关系。步骤将百分表放置在机床或工件上，然后将刀具移动到工件上。通过调整机床或工件的坐标值，使百分表的指针归零，然后读取刀具的位置和尺寸。特点百分表对刀具有较高的精度和可靠性，适用于各种形状的工件。但需要选择合适的百分表并进行精确操作。光学对刀镜对刀定义01光学对刀镜对刀是指使用光学对刀镜来测量刀具的位置和尺寸。光学对刀镜是一种具有高精度和高稳定性的光学仪器，可以用于确定机床坐标系和工件坐标系之间的关系。步骤02将光学对刀镜放置在机床或工件上，然后将刀具移动到工件上。通过调整机床或工件的坐标值，使光学对刀镜中的图像清晰并归零，然后读取刀具的位置和尺寸。特点03光学对刀镜对刀具有高精度和高可靠性，适用于各种形状的工件。但需要选择合适的对刀镜并进行精确操作。03数控铣床对刀的注意事项对刀前准备工作仔细检查工件在开始对刀前，要确保工件是干净、干燥且没有杂质的，以避免对刀具造成污染或损伤。准备好对刀工具对刀前应准备好相应的对刀工具，如测头、对刀仪等，并确保这些工具的精度和清洁度。调整机器参数在对刀前，应根据工件的材料、尺寸和加工要求，调整好机器的相关参数，如切削速度、进给速度等。对刀过程中的安全注意事项010203避免快速进给保持手部安全避免过度切削在调整工件或对刀过程中，要避免机器的快速进给，以免造成意外伤害。在进行对刀时，应保持手部在安全区域内，避免接触到刀具和工件。在对刀过程中，要避免过度切削，以免造成刀具和工件的损坏。对刀后数据检查与修正检查数据准确性在对刀完成后，应检查对刀数据的准确性，以确保加工过程的顺利进行。修正误差如果发现对刀数据存在误差，应及...
