试谈常用网络协议原理VIP免费

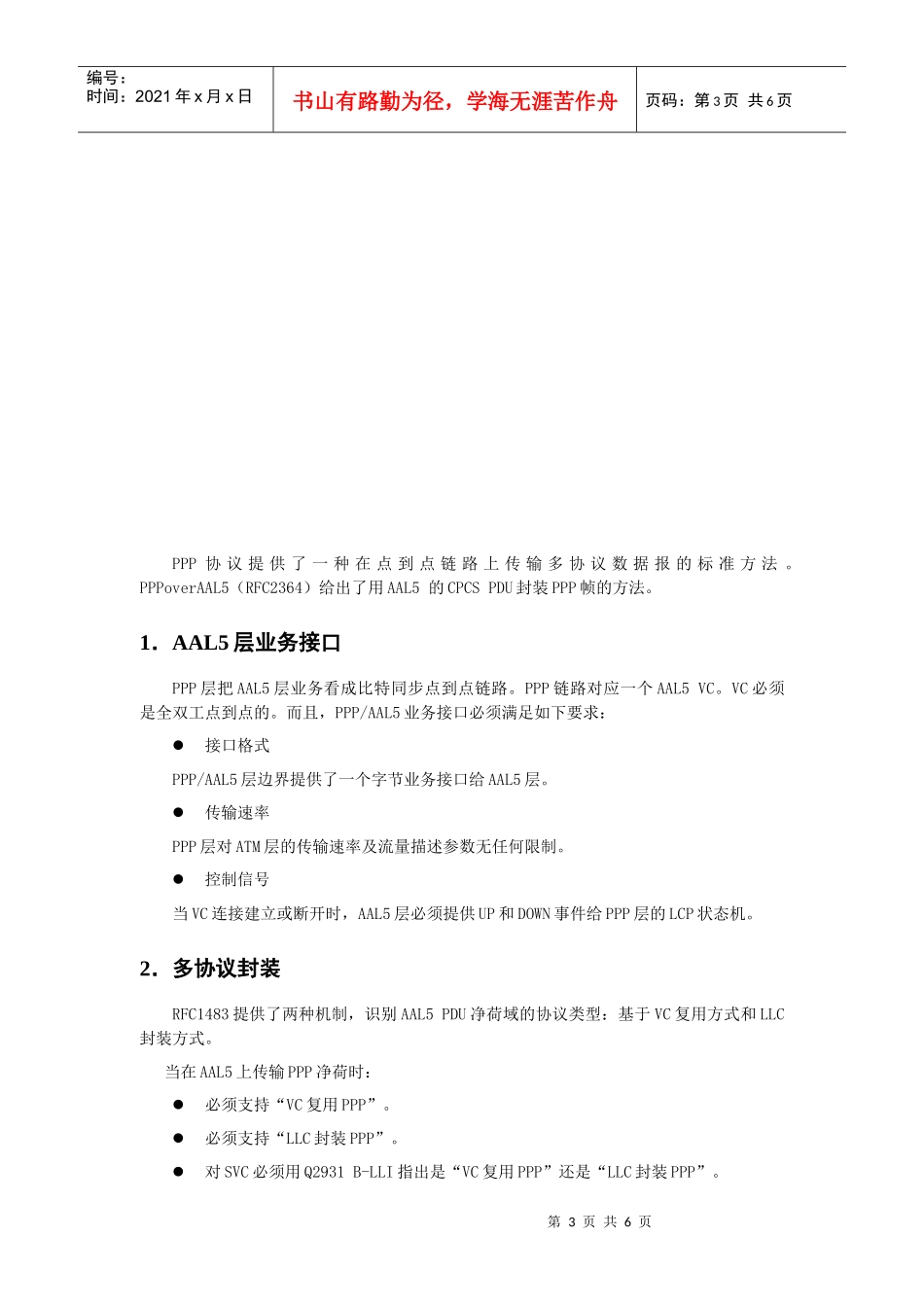

PPPOALL5第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页目录第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页PPP协议提供了一种在点到点链路上传输多协议数据报的标准方法。PPPoverAAL5（RFC2364）给出了用AAL5的CPCSPDU封装PPP帧的方法。1．AAL5层业务接口PPP层把AAL5层业务看成比特同步点到点链路。PPP链路对应一个AAL5VC。VC必须是全双工点到点的。而且，PPP/AAL5业务接口必须满足如下要求：接口格式PPP/AAL5层边界提供了一个字节业务接口给AAL5层。传输速率PPP层对ATM层的传输速率及流量描述参数无任何限制。控制信号当VC连接建立或断开时，AAL5层必须提供UP和DOWN事件给PPP层的LCP状态机。2．多协议封装RFC1483提供了两种机制，识别AAL5PDU净荷域的协议类型：基于VC复用方式和LLC封装方式。当在AAL5上传输PPP净荷时：必须支持“VC复用PPP”。必须支持“LLC封装PPP”。对SVC必须用Q2931B-LLI指出是“VC复用PPP”还是“LLC封装PPP”。第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页若ATM侧RFC2364端点与FR侧RFC1973（PPPinFR）端点通过FRF8业务互通单元互联，则必须使用LLC封装PPP。2．1VC复用PPP图1为VC复用PPP的示意图。图1VC复用PPP示意图图1中各字段说明如下：CPCS-PDUPayloa：净荷字段，最大216－1个字节。PAD域：填充域，0～47字节，用来使CPCS-PDU的长度为48个字节的整数倍，正好能放入AATM信元中。CPCS-UU：用户-用户指示字段，本来该字段用于透明传送CPCS用户-用户信息。在PPPOAAL5封装中，该字段不起作用，可以设置为任意值，1字节。CPI：公共部分指示字段，基本用途是填充CPCS-PDU尾部，使其长度正好为64比特，该字段编码是0x00。Length：长度字段，用于指示净荷字段的字节长度，该字段的最大值是65535字节。当该字段编码为0x00时，它用于指示接收放执行丢弃功能。CRC：对CPCS-PDU作CRC循环校验。2．2LLC封装PPPLLC封装PPP和非PPP协议可以共用同一个VC。3．检测和恢复过程“封装方式”迁移有两种：从VC复用PPP变成LLC封装PPP；从LLC封装PPP变成VC第5页共6页第4页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共6页复用PPP。“LLC封装”时，LCP包的起始6个字节：0xFEFE03CFC021。“VC复用”时，LCP包的起始2个字节：0xC021。当LCPConfigure-Request包被收到和被识别时，PPP链路就进入LinkEstablishment阶段。一旦PPP进入NetworkLayerProtocol阶段，且成功地为PPP协商了一个NCP，若收到的帧使用了不同但等效的RFC1483数据封装，则PPP链路必须对PVC撤掉NCP，应该产生出错消息，进入Termination阶段，且安静地丢掉所有收到的数据包。图2LLC封装PPP示意图4．LCP配置选项魔术数（MagicNumber）：推荐使用PFC（协议域压缩）：不推荐使用FCS替换（Alternative）：禁止使用ACFC（地址和控制域压缩）：禁止使用第6页共6页第5页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共6页ACCM（异步“控制字符”映射）：禁止使用MRU（最大接受单元）：必须不大于最大的CPCS-SDU。PPP链路可能跨过多个物理层SECTIONs，在一个物理层SECTION的LCP成帧选项独立于另一个物理层SECTION的LCP成帧选项。当ATMAAL5PVC处于Stopped状态，建议应用等待Configure-Requests。5．安全性考虑PVC：网络业务提供者管理。SVC：类似传统MODEM拨号上PSTN网。同样的PAP/CHAP鉴权协议可用于INTERNET拨号接入。鼓励使用加强的安全方法：鉴权HEADERs，加密PAYLOADs，ATM层安全业务。
