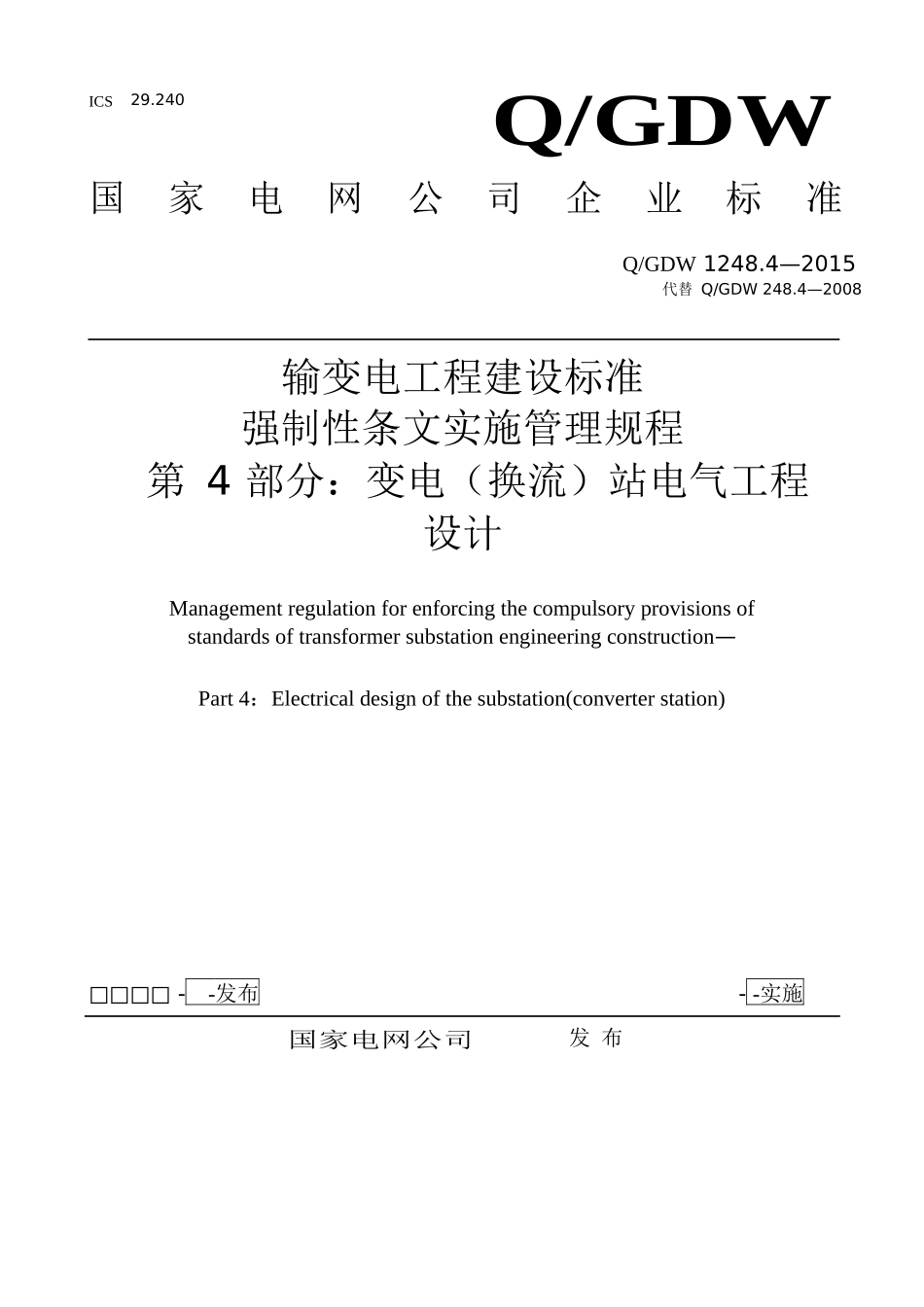

ICS29.240Q/GDW国家电网公司企业标准Q/GDW1248.4—2015代替Q/GDW248.4—2008输变电工程建设标准强制性条文实施管理规程第4部分：变电（换流）站电气工程设计Managementregulationforenforcingthecompulsoryprovisionsofstandardsoftransformersubstationengineeringconstruction—Part4：Electricaldesignofthesubstation(converterstation)□□□□--发布国家电网公司--实施发布Q/GDW1248.4—2015目次前123言...............................................................................II范围...............................................................................1强制性条文执行计划.................................................................1电气一次部分设计...................................................................23.13.23.33.4电气总的部分设计..............................................................2配电装置设计..................................................................5主变压器安装设计..............................................................8无功补偿设计.................................................................103.53.63.73.8站用电系统设计...............................................................蓄电池安装设计...............................................................防雷接地设计.................................................................电缆敷设设计.................................................................111213193.9户外柜体安装设计.............................................................214电气二次部分设计..................................................................224.14.24.3火灾自动报警系统设计.........................................................22220kV～500kV变电所计算机监控系统设计........................................2235kV系统及母线设备二次线设计................................................23附录A（规范性附录）变电（换流）站电气部分设计强制性条文引用表.....................24编制说明.............................................................................32Q/GDW1248.4—2015前言为加强国家电网公司输变电工程建设过程控制，强化质量安全责任，规范质量安全行为，确保输变电工程建设严格执行强制性条文，保证工程质量及电网安全，根据法律、法规及相关规定，制定本部分。《输变电工程建设标准强制性条文实施管理规程》标准分为8个部分：——第1部分：通则；——第2部分：变电（换流）站建筑工程设计；——第3部分：变电（换流）站建筑工程施工；——第4部分：变电（换流）站电气工程设计；——第5部分：变电（换流）站电气工程施工；——第6部分：输电线路工程设计；——第7部分：输电线路工程施工；——第8部分：输变电工程施工安全。本部分为《输变电工程建设标准强制性条文实施管理规程》标准的第4部分。本部分代替Q/GDW248.4—2008,与Q/GDW248.4—2008相比,主要技术性差异如下:——本部分共收集26本规范，其中原规范4本，更新7本，新增15本，删除5本，共收集强条305条，采用强条191条；——修改了强制性条文执行、检查及强制性条文汇总方式；——增加了编制强制性条文执行计划表时，识别强制性条文执行条号的规定。本部分由国家电网公司基建部提出并解释。本部分由国家电网公司科技部归口。本部分起草单位：山西省电力建设工程质量监督中心站、中国能源建设集团山西省电力勘测设计院。本部分主要起草人：张奋光、刘志强、王洪峰、曹鹏刚、郭天兰、崔瑞、郭亚昌、李向伟、王永红。本部分2009年6月31日首次发布，2015年11月第一次修订。本部分在执行过程中的意见或建议反馈至国家电网公司科技部。II序号卷册分类责任单位强制性条文执行表号强制性条文执行条号设计单位设计监理建设管理单位1电气一次部分设计√√√1.1电气总的部分设计√...
