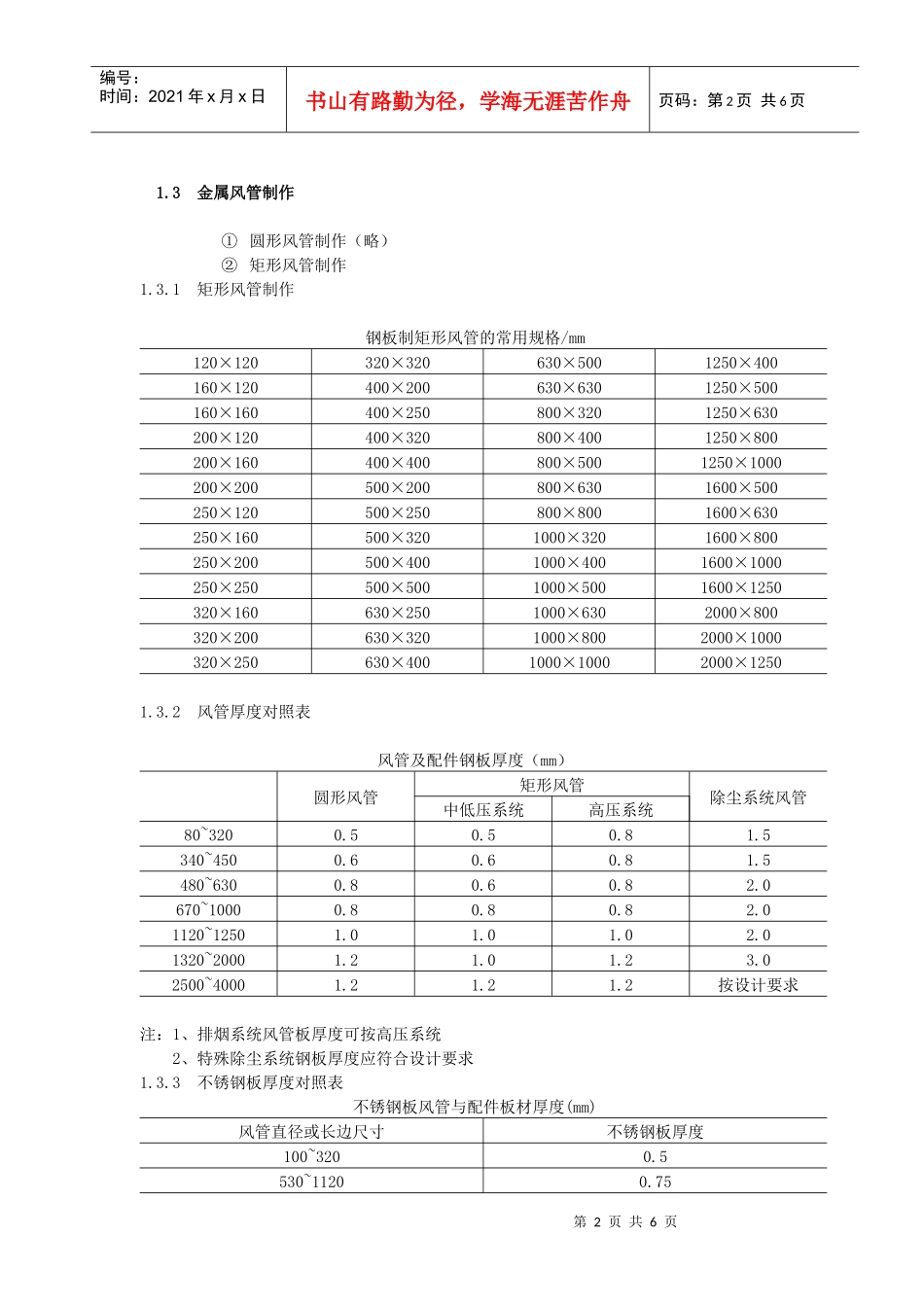

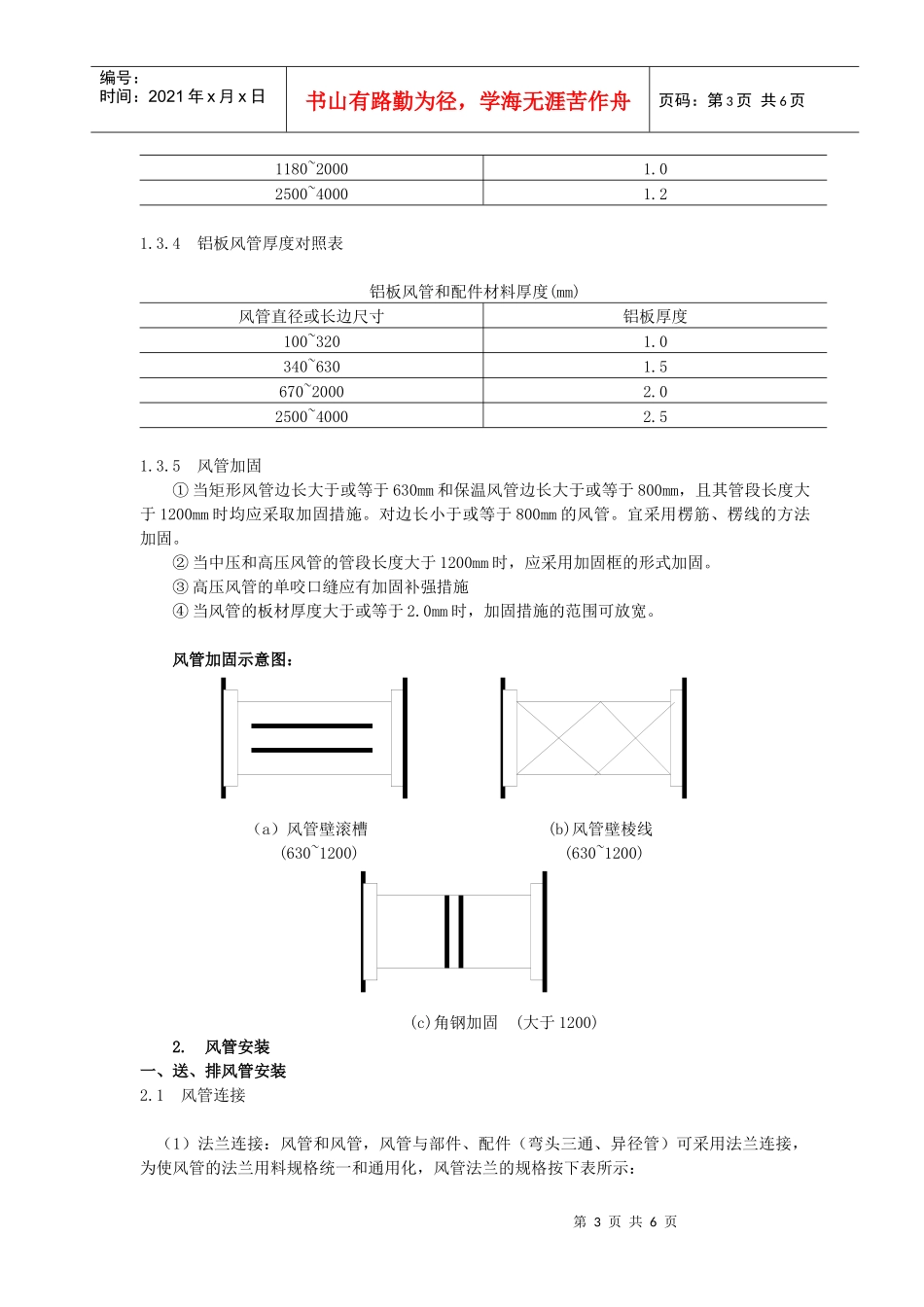

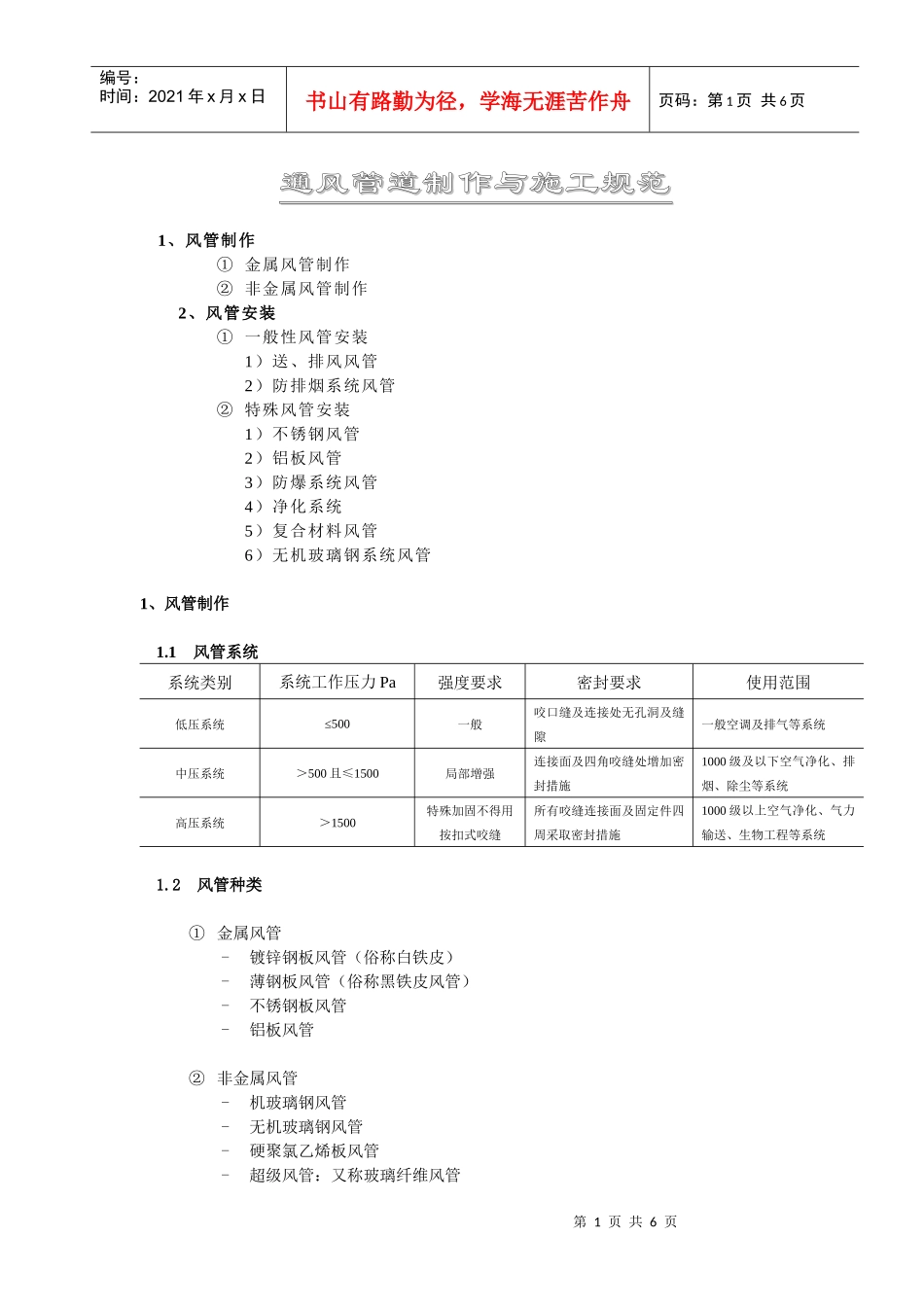

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页通风管道制作与施工规范通风管道制作与施工规范1、风管制作①金属风管制作②非金属风管制作2、风管安装①一般性风管安装1）送、排风风管2）防排烟系统风管②特殊风管安装1）不锈钢风管2）铝板风管3）防爆系统风管4）净化系统5）复合材料风管6）无机玻璃钢系统风管1、风管制作1.1风管系统系统类别系统工作压力Pa强度要求密封要求使用范围低压系统≤500一般咬口缝及连接处无孔洞及缝隙一般空调及排气等系统中压系统＞500且≤1500局部增强连接面及四角咬缝处增加密封措施1000级及以下空气净化、排烟、除尘等系统高压系统＞1500特殊加固不得用按扣式咬缝所有咬缝连接面及固定件四周采取密封措施1000级以上空气净化、气力输送、生物工程等系统1.2风管种类①金属风管-镀锌钢板风管（俗称白铁皮）-薄钢板风管（俗称黑铁皮风管）-不锈钢板风管-铝板风管②非金属风管-机玻璃钢风管-无机玻璃钢风管-硬聚氯乙烯板风管-超级风管：又称玻璃纤维风管第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页1.3金属风管制作①圆形风管制作（略）②矩形风管制作1.3.1矩形风管制作钢板制矩形风管的常用规格/mm120×120320×320630×5001250×400160×120400×200630×6301250×500160×160400×250800×3201250×630200×120400×320800×4001250×800200×160400×400800×5001250×1000200×200500×200800×6301600×500250×120500×250800×8001600×630250×160500×3201000×3201600×800250×200500×4001000×4001600×1000250×250500×5001000×5001600×1250320×160630×2501000×6302000×800320×200630×3201000×8002000×1000320×250630×4001000×10002000×12501.3.2风管厚度对照表风管及配件钢板厚度（mm）圆形风管矩形风管除尘系统风管中低压系统高压系统80~3200.50.50.81.5340~4500.60.60.81.5480~6300.80.60.82.0670~10000.80.80.82.01120~12501.01.01.02.01320~20001.21.01.23.02500~40001.21.21.2按设计要求注：1、排烟系统风管板厚度可按高压系统2、特殊除尘系统钢板厚度应符合设计要求1.3.3不锈钢板厚度对照表不锈钢板风管与配件板材厚度(mm)风管直径或长边尺寸不锈钢板厚度100~3200.5530~11200.75第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页1180~20001.02500~40001.21.3.4铝板风管厚度对照表铝板风管和配件材料厚度(mm)风管直径或长边尺寸铝板厚度100~3201.0340~6301.5670~20002.02500~40002.51.3.5风管加固①当矩形风管边长大于或等于630mm和保温风管边长大于或等于800mm，且其管段长度大于1200mm时均应采取加固措施。对边长小于或等于800mm的风管。宜采用楞筋、楞线的方法加固。②当中压和高压风管的管段长度大于1200mm时，应采用加固框的形式加固。③高压风管的单咬口缝应有加固补强措施④当风管的板材厚度大于或等于2.0mm时，加固措施的范围可放宽。风管加固示意图：（a）风管壁滚槽(b)风管壁棱线(630~1200)(630~1200)(c)角钢加固(大于1200)2.风管安装一、送、排风管安装2.1风管连接（1）法兰连接：风管和风管，风管与部件、配件（弯头三通、异径管）可采用法兰连接，为使风管的法兰用料规格统一和通用化，风管法兰的规格按下表所示：第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页法兰螺栓及铆钉的间距，低压和中压系统风管应小于或等于150mm；高压系统风管应小于或等于100mm。矩形法兰的四角处应高螺孔，铆钉也应尽量靠近四角处。圆形风管法兰（mm）风管直径法兰材料规格扁钢角钢≤14020×4-150~28025×4-300-25×3530~1250-30×41320~2000-40×4矩形风管法兰(mm)风管边长尺寸法兰用料规格(角钢)≤63025×3670~125030×41320~250040×43000~400050×5(2)风管无法兰连接：采用承插、插条、薄钢板法兰弹簧夹等的连接形式，见表如下：矩形风管无法兰连接形式无法兰式连接形式附件板厚(mm)转角要求使用范围S型插条≥0.7立面插条两端压到...
