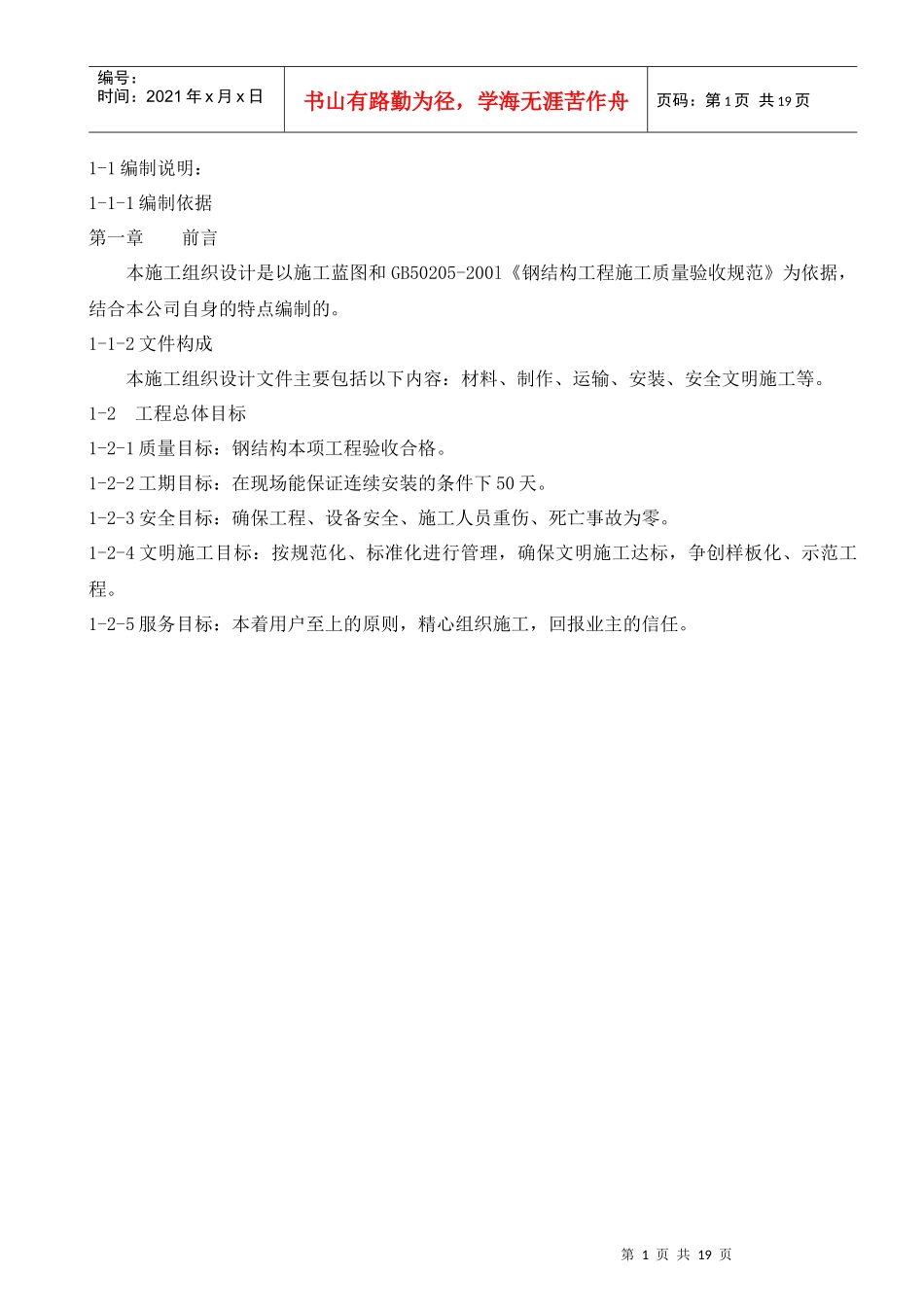

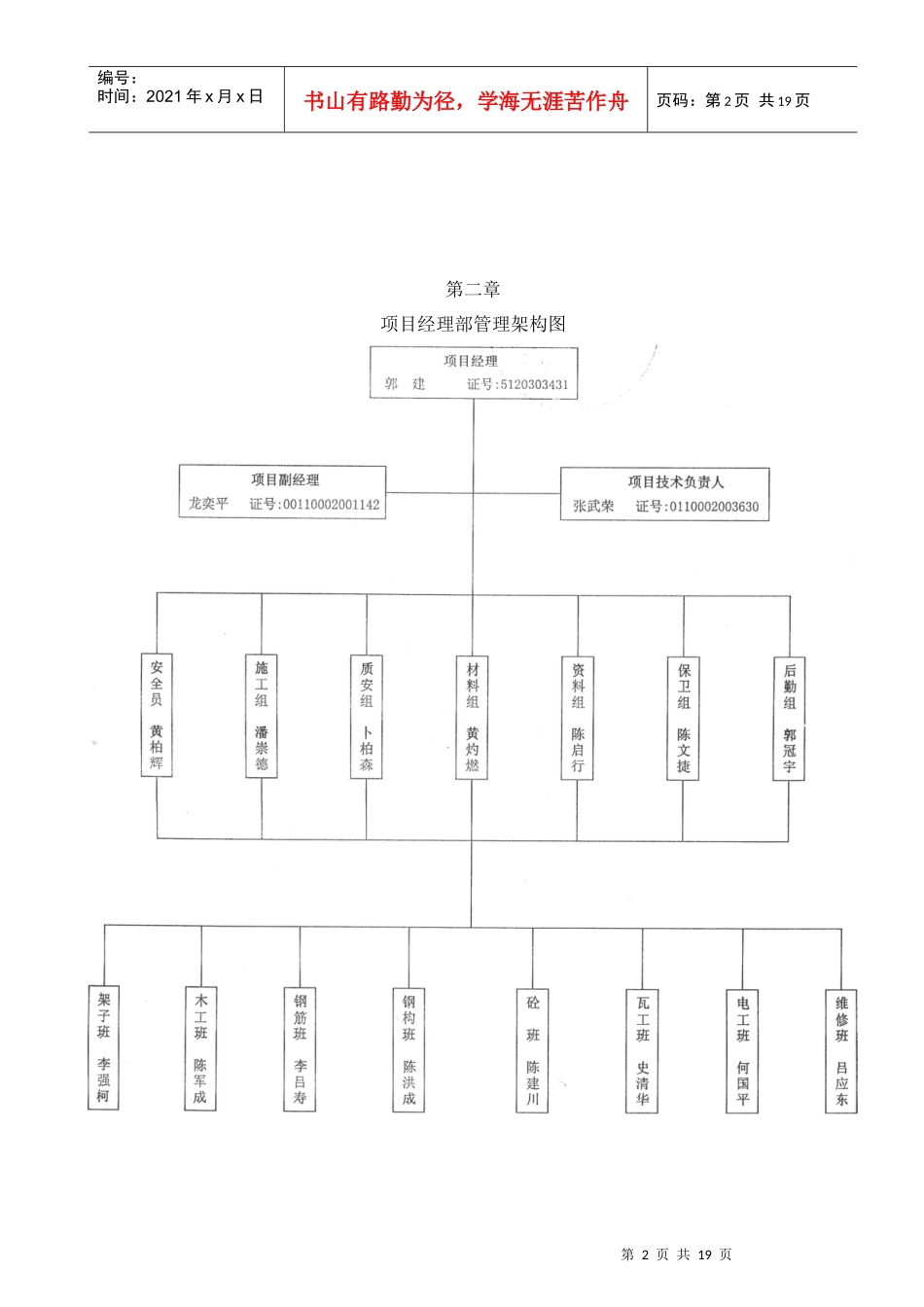

第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共19页1-1编制说明：1-1-1编制依据第一章前言本施工组织设计是以施工蓝图和GB50205-200l《钢结构工程施工质量验收规范》为依据，结合本公司自身的特点编制的。1-1-2文件构成本施工组织设计文件主要包括以下内容：材料、制作、运输、安装、安全文明施工等。1-2工程总体目标1-2-1质量目标：钢结构本项工程验收合格。1-2-2工期目标：在现场能保证连续安装的条件下50天。1-2-3安全目标：确保工程、设备安全、施工人员重伤、死亡事故为零。1-2-4文明施工目标：按规范化、标准化进行管理，确保文明施工达标，争创样板化、示范工程。1-2-5服务目标：本着用户至上的原则，精心组织施工，回报业主的信任。第2页共19页第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共19页第二章项目经理部管理架构图第3页共19页第2页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共19页第三章工程项目部安全管理组织机构框图架图工程名称：金三芳浆染洗水有限公司厂房施工单位：(章)第4页共19页第3页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共19页第四章工程概况第5页共19页第4页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共19页2-1工程名称：金三芳浆染洗水有限公司厂房2-2工程地点：东莞市洪梅镇新庄2-3建设单位：东莞市洪梅镇新庄经济联合社2-4设计单位：江西省宜春市综合设计研究院2-5监理单位：东莞市长虹工程监理有限公司2-6建筑面积：5591m22-7开工日期：2004年5月10同，竣工同期：2004年9月10日2-8该工程钢结构部分由屋架梁、连系梁、水平支撑、檩条、隅撑等组成的钢结构体系。屋架梁25m和30m跨檐口标高为+7.50m，屋架梁20m跨檐口标高为+5.50m。屋面板为单层彩板加玻璃棉，屋面布置单层采光板和通风天窗，墙面为砖墙。2-9该工程工程量大、工期紧、质量要求高，对焊接、吊装等主导工序有较大的制约，因此必须合理安排，科学管理，做好劳动保护，想方设法确保安全顺利施工，做到进度快、质量优、安全性高。第五章材料3-1工程中使用的一切材料按设计要求进行采购。3-l-1钢材：主钢构件选用Q235钢，支撑、冷弯檩条钢材选用Q235钢。钢材的化学成份和力学性能符合GB／T1591-1994或GB／T700-1988及有关标准的要求。3-1-2焊接材料：手工焊时，采用E50XX型(Q345)或E43XX型(Q235)焊条。应分别符合《低合金钢焊条》(GB／T5118-1995)《碳钢焊条》(GB／T5117-1995)的要求。自动焊接或半自动焊接时采用的焊丝和焊剂，应与主体金属的强度相匹配。焊丝应符合现行标准《熔化焊用钢丝》(GB／T14957-1994)或《气体保护焊用钢丝》(GB／T14958-1994)的规定。具体可由施工单位根据焊机选用。3-1-3普通螺栓按GB5780-1986选购。3-1-4高强度螺栓采用大六角头高强螺栓，材质为：螺杆采用20MnTiB，螺母与垫圈采用45号钢，性能等级为10.9S。3-1-5墙面板：屋面板0.42mm厚，830型象牙白色彩板，保温棉为50mm厚带白贴玻璃棉，采光板用合高牌，厚1.2mm。3-2根据GB50205-2001《钢结构工程施工质量验收规范》对材料进行验收和检验，并出具法定有效资质单位的检测报告。3-3全部钢构件应以Sa2级喷砂彻底清除污后。镉梁、钢支撑及其零部件刷两道铁红防锈底漆；檩条、墙梁及拉条及其零部件刷两道铁红防锈底漆，两道灰色调和面漆。第6页共19页第5页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共19页3-4班组领料须核对图纸，看图纸要求和实物材料的型号、规格、数量是否相同，相一致时方可领料。所领料必须一一清点，领料后班组需妥善保管，防止丢止损坏。所领焊条、螺栓等须做好防水措施。第六章制作4-1按照设计要求规定的规格、品种、颜色列对钢梁、彩板、采光板等进行加工生产。4-2结构施工设计本工程的结构施工设计包括细化设计和工艺设计两部分。4-2-1细化设计根据设计提供的土建、钢结构图纸文件进行消化和讨论，进行细化设计，设计出零配件的下料尺寸、焊接形式、制作技术要求等。4-2-2工...
