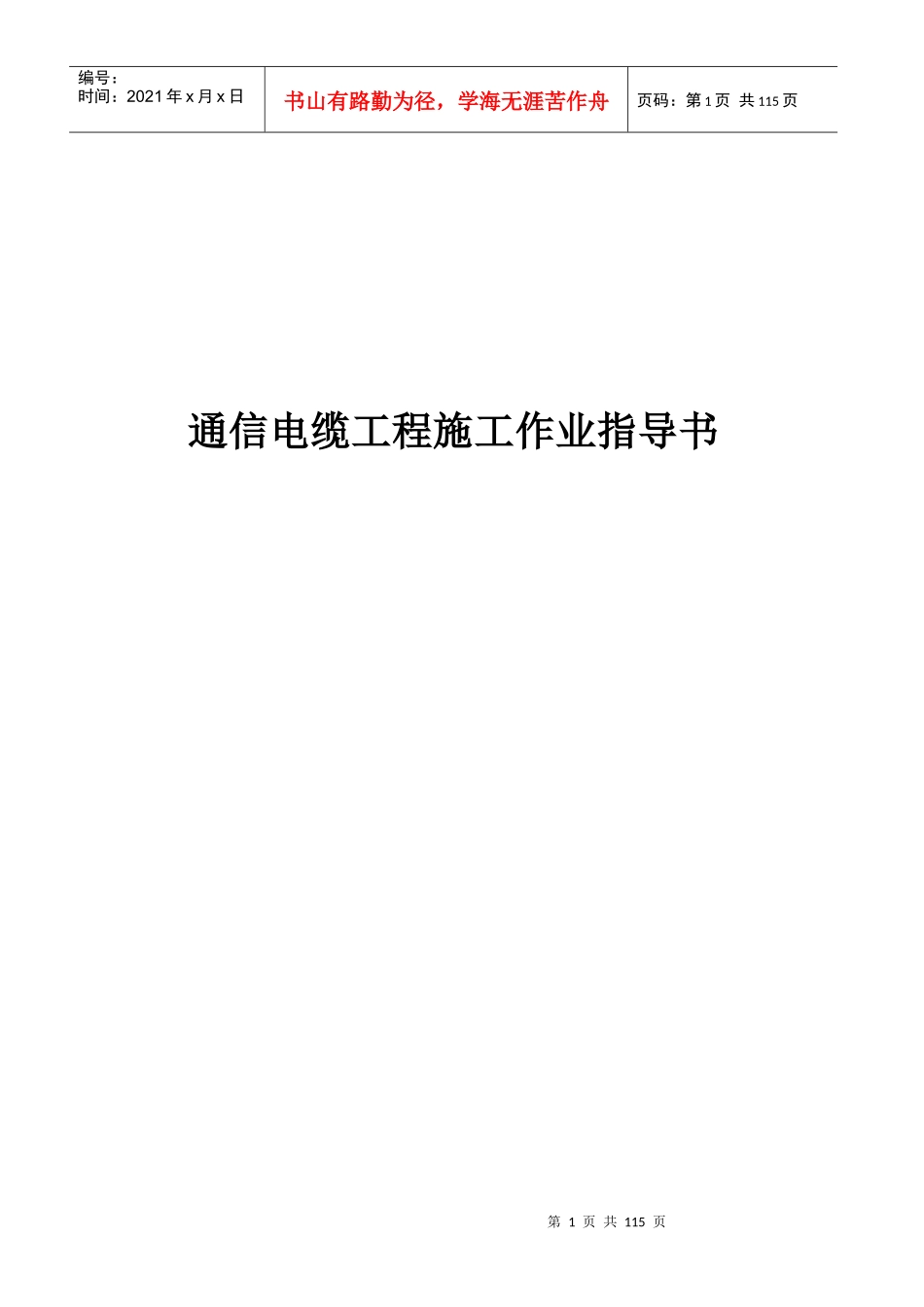

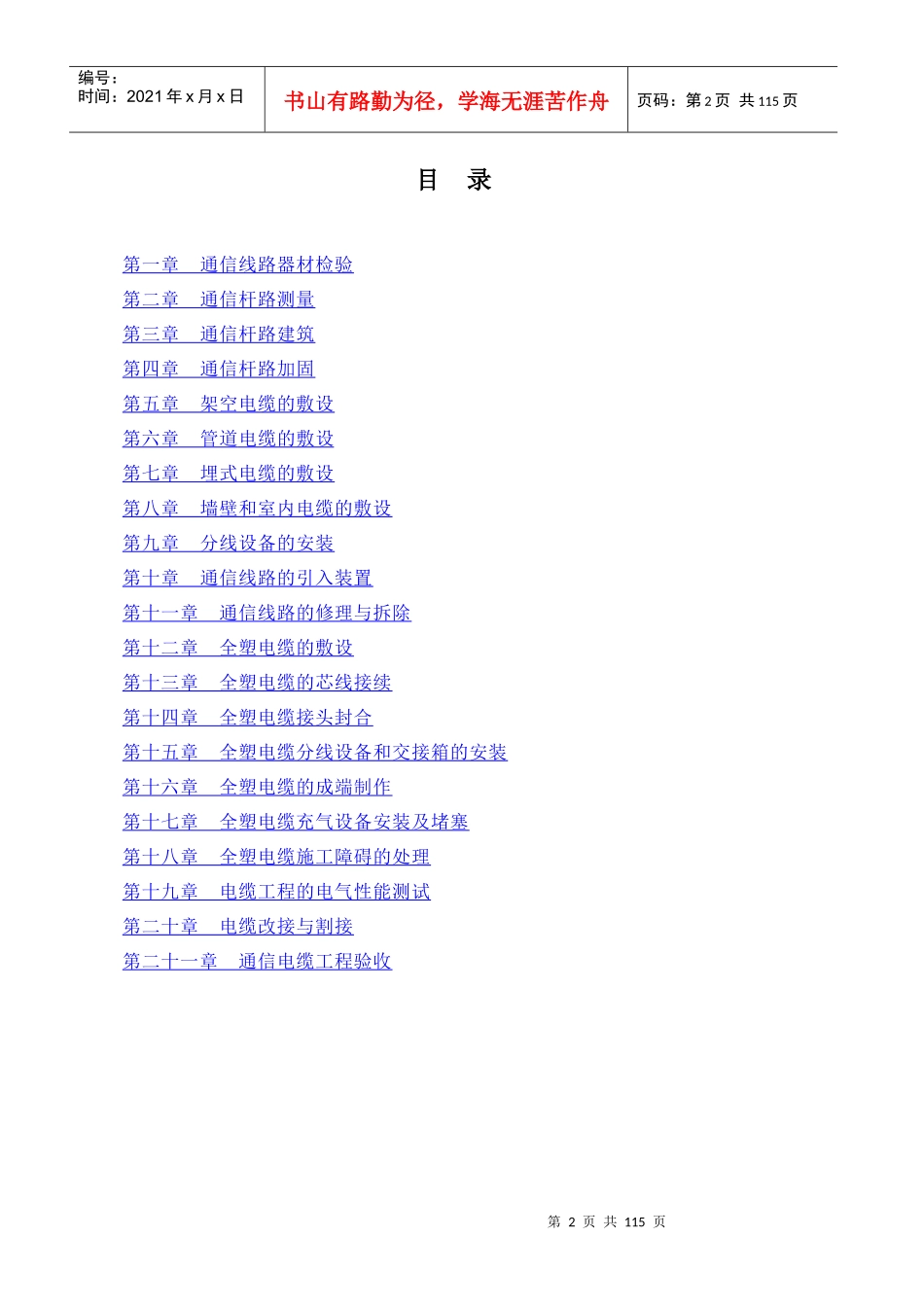

第1页共115页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共115页通信电缆工程施工作业指导书第2页共115页第1页共115页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共115页目录第一章通信线路器材检验第二章通信杆路测量第三章通信杆路建筑第四章通信杆路加固第五章架空电缆的敷设第六章管道电缆的敷设第七章埋式电缆的敷设第八章墙壁和室内电缆的敷设第九章分线设备的安装第十章通信线路的引入装置第十一章通信线路的修理与拆除第十二章全塑电缆的敷设第十三章全塑电缆的芯线接续第十四章全塑电缆接头封合第十五章全塑电缆分线设备和交接箱的安装第十六章全塑电缆的成端制作第十七章全塑电缆充气设备安装及堵塞第十八章全塑电缆施工障碍的处理第十九章电缆工程的电气性能测试第二十章电缆改接与割接第二十一章通信电缆工程验收第3页共115页第2页共115页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共115页第一章通信线路器材检验1.1一般要求1.1.1对工程所需用的器材品种、规格、格式、数量进行核对；对器材质量进行检验，是否符合标准；对电缆及分线设备应进行电气性能测试。1.1.2有出厂证明书的材料，应该核对其证明书所列内容是否符合其技术标准和设计文件的要求。1.1.3器材规格质量不合格者严禁在工程中使用。器材有一般问题可经修复合格后再使用。1.1.4对检验的器材应做好记录，以便对不合格器材进行检查和处理。1.2电杆检验要求：1.2.1水泥电杆a.水泥电杆的长度、梢径应符合设计要求。b.水泥电杆表面应光滑、平直。每米长度的局部麻面和黏度应小于5%。c.水泥电杆木模结合处不应漏浆。如有漏浆，其深度应小于混凝土保护层，每处漏浆，其深度应小于混凝土保护层，每处漏浆连续长度不应大于300mm，累计长度不应大于杆长的10%；杆身两侧磨和缝漏浆的对称搭连长度不应大于100mm。d.杆梢、杆根不应有碰伤和漏浆。如有碰伤和漏浆，其长度不应大于周长的1/4，纵向长度不大于50cm时，可修补后再用。e.水泥电杆杆身不应有纵向、环向裂缝；但小于0.03mm的网状、龟裂、水纹等不在此限。f.水泥电杆表面、空腔内不得有露钢筋和混凝土脱落。杆身的混凝土应质地坚实，不空鼓，强度应符合标准。杆身、杆梢部的钢筋距杆端应符合标准，其偏差不应大于10mm。g.水泥杆外观尺寸容许偏差应符合下表2.2.1规定。水泥电杆外观规格允许偏差表(表2.2.1)名称容许偏差值(毫米)杆长L符合设计要求第4页共115页第3页共115页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共115页壁厚+8；-2外径+4；-2A梢径≤190mm；B梢径＞190mmAL/800；BL/1000杆根倾斜杆底+5；-51.2.2木质电杆a.电杆的程式、长度、梢径应符合设计文件规定，如已规定下限值的的不应再有偏差。b.杆身的弯曲度（指杆身最大弓形、凹处距杆梢、杆根连线的距离，不应大于杆长的2%。1.3铁件1.3.1各种铁件的材质应符合标准图的规定。设计文件有特殊要求的应符合设计文件规定。1.3.2铁件的直线度误差，不应大于铁件全长的0.5%，其它外形尺寸应符合标准图的规定。1.3.3铁件的紧固螺纹应符合规定要求。公制粗牙普通螺纹的紧固件，螺母与螺栓的间隙应小于如下数值：a.M12铁件应小于0.44mm；b.M16铁件应小于0.47mm；c.M20以上铁件应小于0.53mm。1.3.4铁件表面应平整、无裂纹，表面凹痕应小于容许公差值并不得有大于0.2mm的毛刺。1.3.5铸铁类铁件应严格按标准和设计文件规定，该用钨钢和球墨铸铁铸造的铁件（如各种夹板类），严禁使用生铁铸造产品代用。1.4线材1.4.1各种裸线及绞合线的表面均应光滑，无毛刺、裂纹、伤痕和铁锈等缺陷。1.4.2各种线材的材质、线径应符合设计规定，其它标准应符合国家标准。1.4.3镀锌钢绞线的绞合应均匀紧密，无跳股等现象。第5页共115页第4页共115页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共115页1.4.4绝缘线、钻包线、塑包线等的外护层应完整，性能符合标准，无断线、混线、地气等现象。1.5市话线路使用的分线设备1.5.1一般规定a.分线箱、分线盒及交接箱的型号、规格应符合设计要求。b.所用分线设...
